Пилотный трубопроводы (3) — HITACHI TH55ED

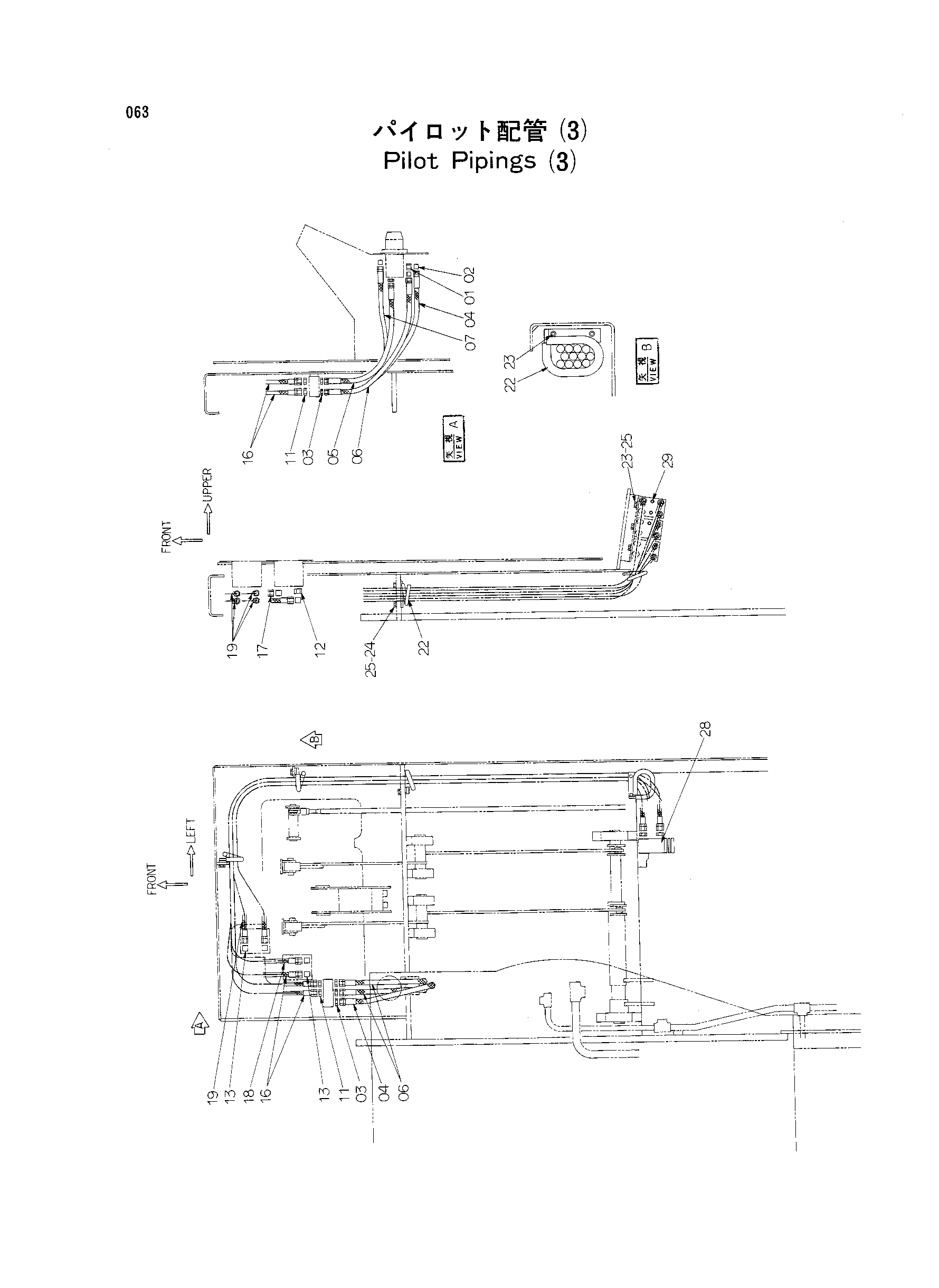

Заводская схема «Пилотный трубопроводы (3)» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4015427 | Адаптер | 1 |
| 02 | 94-1401 | Угловой штуцер | 4 |
| 03 | 94-1301 | Адаптер | 8 |
| 04 | 4158042 | Шланг | 1 |
| 05 | 4022544 | Шланг | 2 |
| 06 | 4107297 | Шланг | 2 |
| 07 | 4024881 | Шланг | 1 |
| 11 | 4144089 | Адаптер | 16 |
| 12 | 4156947 | Адаптер | 4 |
| 13 | 94-1402 | Угловой штуцер | 8 |
| 16 | 4123230 | Нейлоновый шланг | 5 |
| 17 | 4124809 | Нейлоновый шланг | 1 |
| 18 | 4129767 | Нейлоновый шланг | 2 |
| 19 | 4124801 | Нейлоновый шланг | 4 |
| 22 | 8029454 | Опора | 4 |
| 23 | J901020 | Болт | 12 |
| 24 | J901030 | Болт | 2 |
| 25 | A590910 | Пружинная шайба | 14 |
| 28 | 4154724 | Челночный клапан | 3 |
| 29 | 94-2022 | Пробка | 13 |
| 31 | 4055312 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
