Передний рама ретрактинг трубопроводы — HITACHI TH55ED

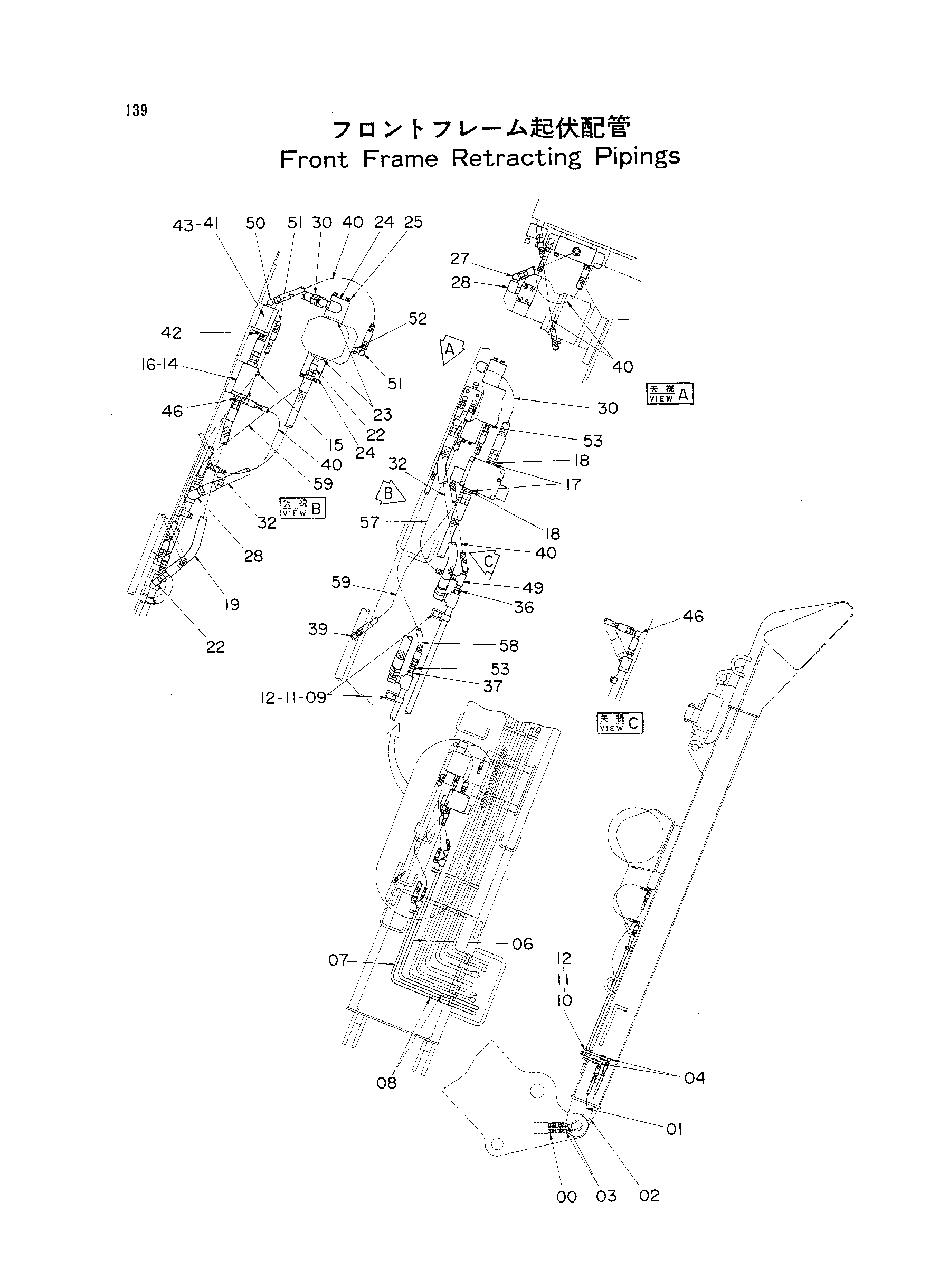

Заводская схема «Передний рама ретрактинг трубопроводы» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1302 | Адаптер | 2 |
| 01 | 4028883 | Шланг | 1 |
| 02 | 4022929 | Шланг | 1 |
| 03 | 4053602 | Защитный кожух | 2 |
| 04 | 94-1402 | Угловой штуцер | 2 |
| 06 | 8037641 | Трубка | 1 |
| 07 | 8037642 | Трубка | 1 |
| 08 | 94-2021 | Пробка | 2 |
| 09 | 4053594 | Хомут трубки | 2 |
| 10 | 4053593 | Хомут трубки | 1 |
| 11 | A590910 | Пружинная шайба | 3 |
| 12 | J901045 | Болт | 3 |
| 14 | 4168997 | Клапан | 1 |
| 15 | M340880 | Болт с внутренним шестигранником | 2 |
| 16 | 94-2012 | Пробка | 1 |
| 17 | A811030 | Уплотнительное кольцо | 2 |
| 18 | 4197591 | Адаптер | 2 |
| 19 | 4158097 | Шланг | 1 |
| 22 | 94-1403 | Угловой штуцер | 2 |
| 23 | A811035 | Уплотнительное кольцо | 2 |
| 24 | 4197592 | Блок | 2 |
| 25 | M341000 | Болт с внутренним шестигранником | 8 |
| 27 | 94-1503 | Угловой штуцер | 1 |
| 28 | 94-0632 | Угловой штуцер | 2 |
| 30 | 4158094 | Шланг | 1 |
| 32 | 4055325 | Шланг | 1 |
| 36 | 94-1908 | Адаптер | 1 |
| 37 | 94-1608 | Переходник | 1 |
| 39 | 94-1401 | Угловой штуцер | 1 |
| 40 | 4055233 | Шланг | 2 |
| 41 | 4154724 | Челночный клапан | 1 |
| 42 | M341025 | Болт с внутренним шестигранником | 2 |
| 43 | 94-2011 | Пробка | 8 |
| 46 | 94-1401 | Угловой штуцер | 2 |
| 49 | 94-0660 | Тройник | 1 |
| 50 | 94-1501 | Угловой штуцер | 1 |
| 51 | 94-1401 | Угловой штуцер | 3 |
| 52 | 94-1601 | Переходник | 1 |
| 53 | 94-1301 | Адаптер | 2 |
| 57 | 4160663 | Шланг | 1 |
| 58 | 4158076 | Шланг | 1 |
| 59 | 4157603 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
