Обратный трубопроводы — HITACHI TH55ED

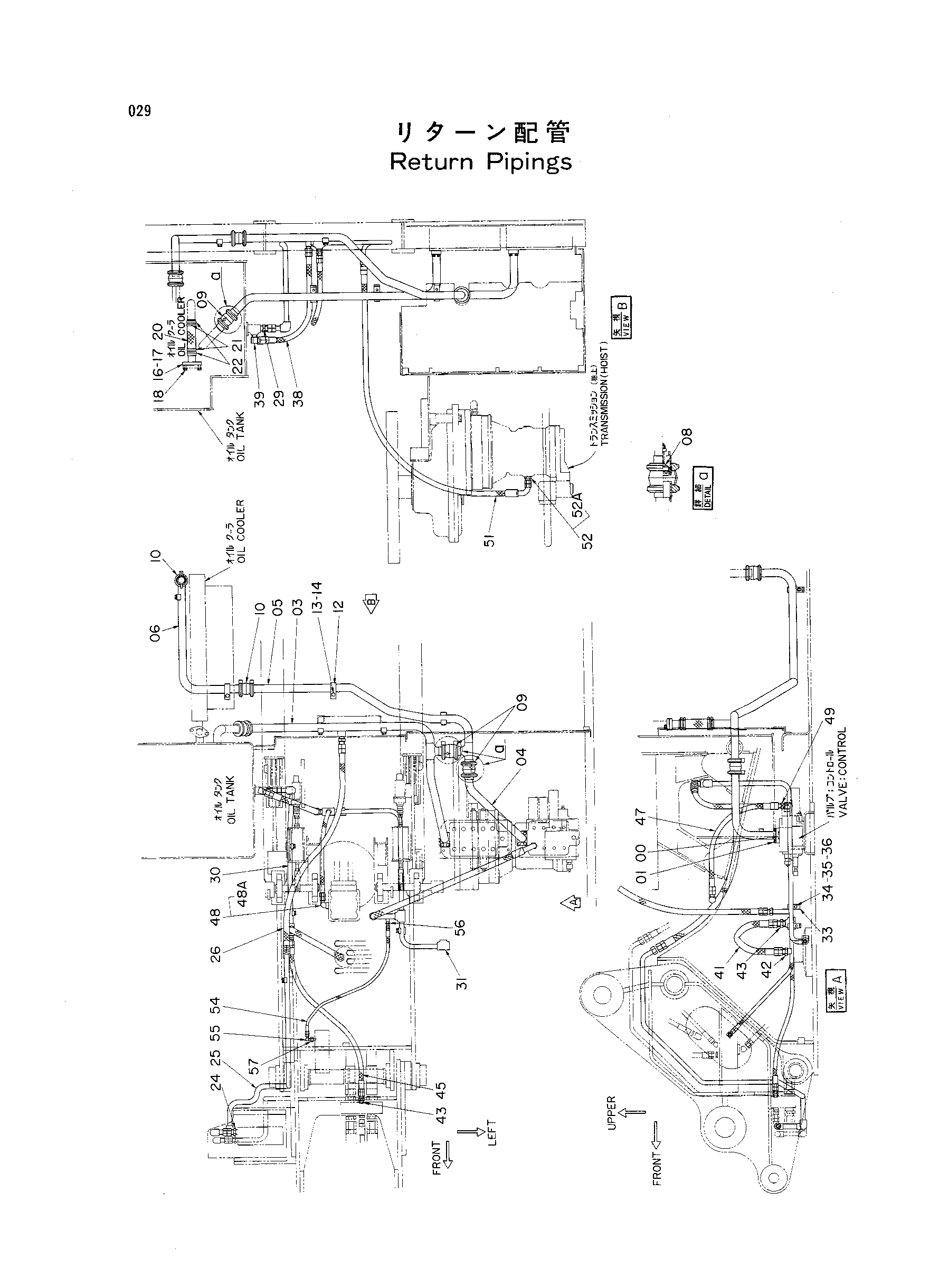

Заводская схема «Обратный трубопроводы» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A810040 | Уплотнительное кольцо | 2 |
| 01 | M341036 | Болт с внутренним шестигранником | 8 |
| 03 | 7017614 | Трубка | 1 |
| 04 | 7017615 | Трубка | 1 |
| 05 | 7017613 | Трубка | 1 |
| 06 | 8023029 | Трубка | 1 |
| 08 | 4150829 | Клапан | 3 |
| 09 | 4067834 | Муфта | 3 |
| 10 | 4069801 | Муфта | 2 |
| 12 | 4053698 | Хомут трубки | 6 |
| 13 | A590912 | Пружинная шайба | 6 |
| 14 | J901265 | Болт | 6 |
| 16 | A810050 | Уплотнительное кольцо | 1 |
| 17 | 9715295 | Трубка | 1 |
| 18 | M341236 | Болт с внутренним шестигранником | 2 |
| 20 | 4080206 | Резиновый шланг | 1 |
| 21 | 4159683 | Хомут шланга | 2 |
| 22 | 4505385 | Хомут шланга | 2 |
| 24 | 94-1304 | Адаптер | 2 |
| 25 | 7017626 | Трубка | 1 |
| 26 | 4140818 | Шланг | 1 |
| 29 | 94-1304 | Адаптер | 1 |
| 30 | 8037251 | Трубка | 1 |
| 31 | 8037252 | Трубка | 1 |
| 33 | 4053595 | Хомут трубки | 4 |
| 34 | A590110 | Шайба | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 36 | J901055 | Болт | 4 |
| 38 | 4112160 | Шланг | 1 |
| 39 | 94-1404 | Угловой штуцер | 2 |
| 41 | 4151547 | Шланг | 1 |
| 42 | 4131885 | Адаптер | 1 |
| 43 | 94-1304 | Адаптер | 3 |
| 45 | 4157678 | Шланг | 1 |
| 47 | 4157654 | Шланг | 1 |
| 48 | 4169597 | Угловой штуцер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 94-1303 | Адаптер | 1 |
| 51 | 4196220 | Шланг | 1 |
| 52 | 4042033 | Адаптер | 1 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 54 | 4019968 | Шланг | 1 |
| 55 | 94-1401 | Угловой штуцер | 1 |
| 56 | 94-1301 | Адаптер | 1 |
| 57 | 4031671 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
