Муфта — HITACHI TH55ED

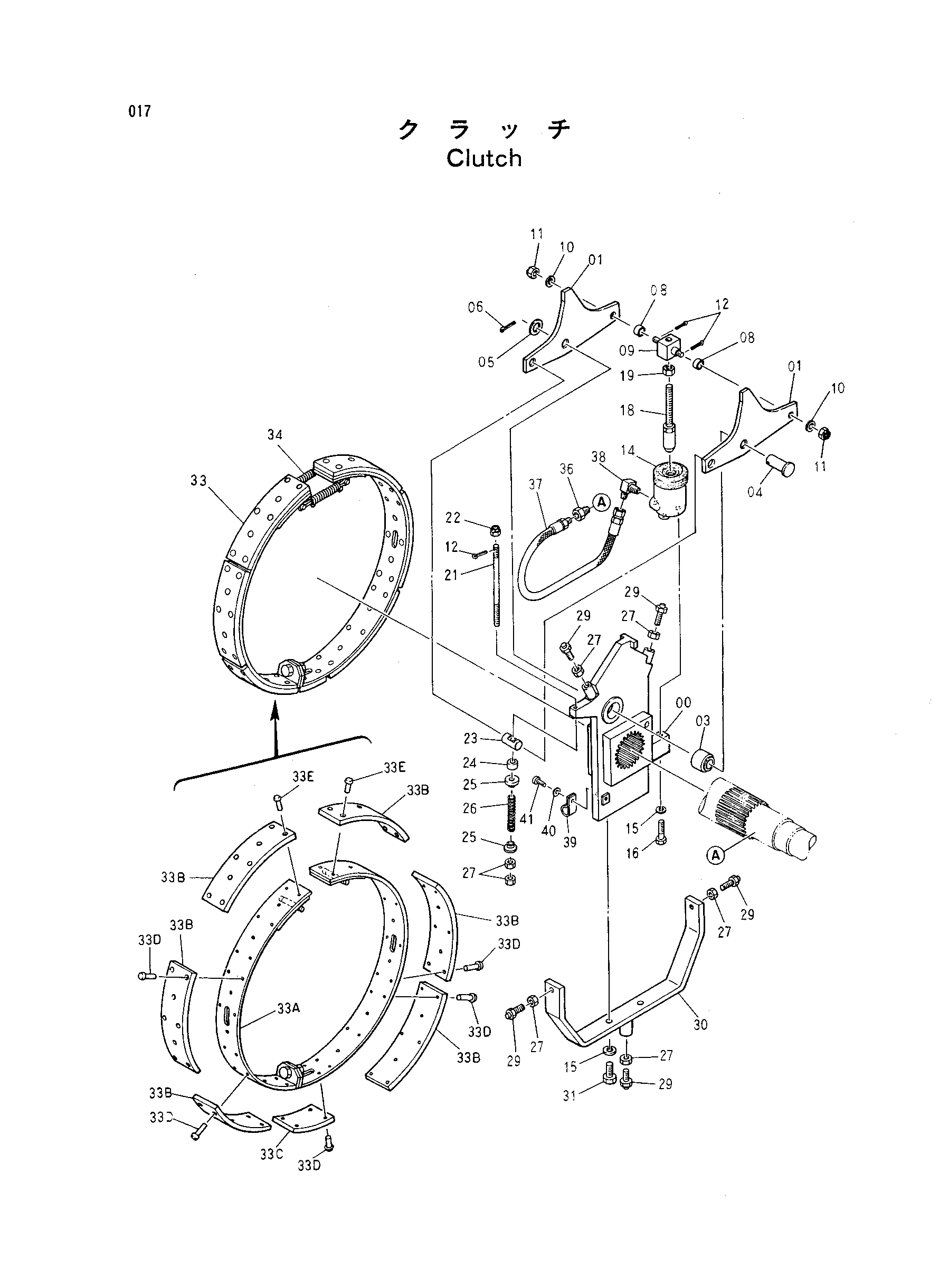

Заводская схема «Муфта» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7005059 | Дривер муфта | 1 |
| 01 | 4067158 | Рычаг | 2 |
| 03 | 4015750 | Игольчатый подшипник | 1 |
| 04 | 4015751 | Палец | 1 |
| 05 | A590124 | Шайба | 1 |
| 06 | A764045 | Шплинт | 1 |
| 08 | 488109 | Втулка | 2 |
| 09 | 4078541 | Труннион | 1 |
| 10 | A590112 | Шайба | 2 |
| 11 | M541210 | Корончатая гайка | 2 |
| 12 | A763025 | Шплинт | 3 |
| 14 | 4048209 | Гидроцилиндр. масляный | 1 |
| 15 | A590912 | Пружинная шайба | 4 |
| 16 | M111280 | Болт | 2 |
| 18 | 4065656 | Шток | 1 |
| 19 | M511815 | Гайка | 1 |
| 21 | 4080157 | Шток | 1 |
| 22 | M631215 | Корончатая гайка | 1 |
| 23 | 4121490 | Палец | 1 |
| 24 | 4035173 | Проставка | 1 |
| 25 | 4028517 | Сиденье | 2 |
| 26 | 4068478 | Пружина | 1 |
| 27 | M501210 | Гайка | 7 |
| 29 | 435693 | Болт | 5 |
| 30 | 8009599 | Направляющая лента | 1 |
| 31 | M111232 | Болт | 2 |
| 33 | 9061445 | Лента в сборе | 1 |
| 33A | 6007212 | Лента муфта | 1 |
| 33B | 4141525 | Накладка | 7 |
| 33C | 4141526 | Накладка | 1 |
| 33D | 929158 | Заклёпка | 49 |
| 33E | 4067163 | Заклёпка | 8 |
| 34 | 435692 | Пружина растяжения | 2 |
| 36 | 4056970 | Адаптер | 1 |
| 37 | 4066886 | Шланг | 1 |
| 38 | 94-1401 | Угловой штуцер | 1 |
| 39 | 499317 | Зажим | 1 |
| 40 | A590906 | Пружинная шайба | 1 |
| 41 | M430610 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
