Каталог запчастей HITACHI
Рама — HITACHI TH55ED

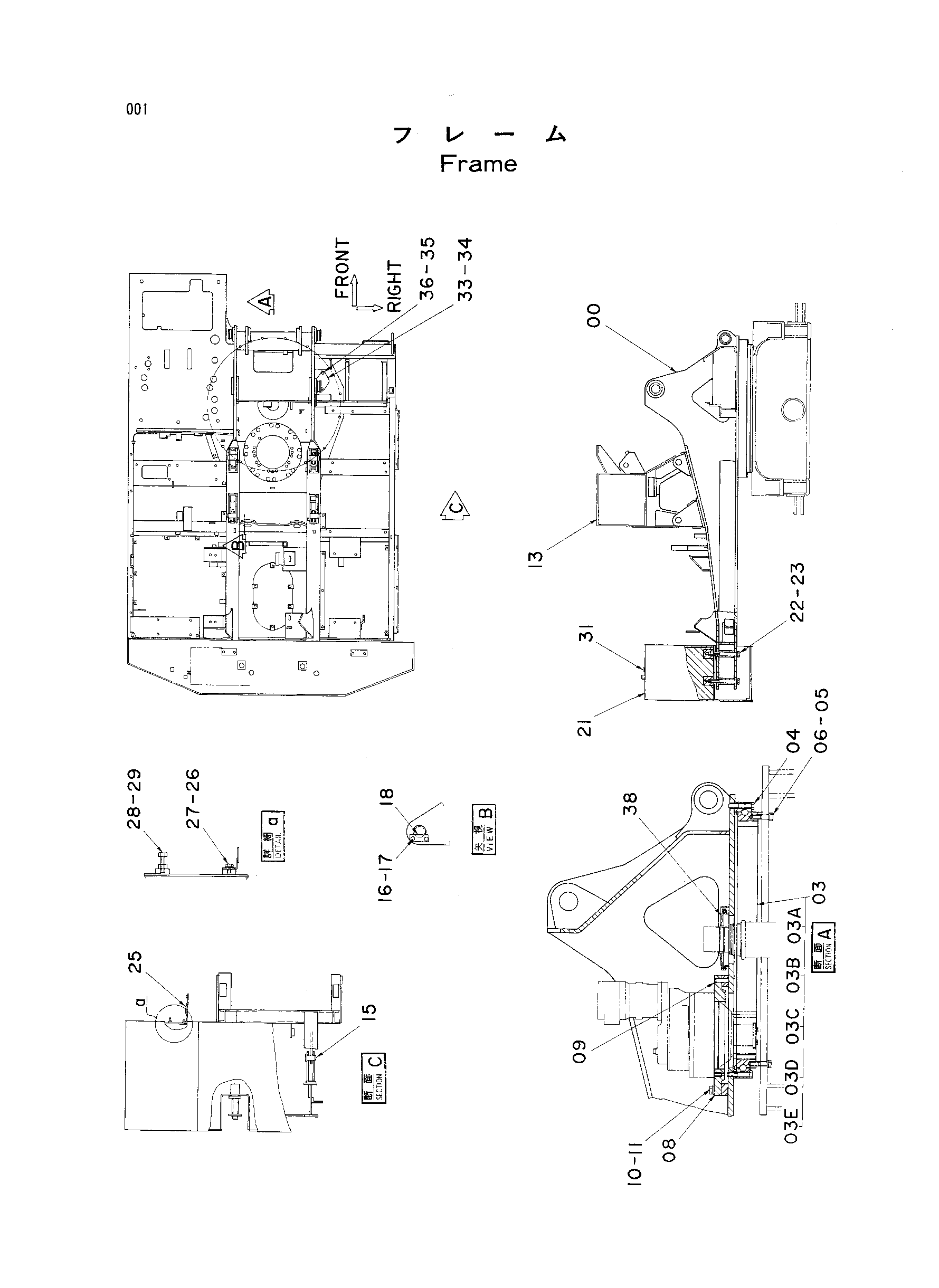

Заводская схема «Рама» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001988 | Рама | 1 |
| 03 | 9042074 | Подшипник. свингкиркл | 1 |
| 03A | 4143796 | Шарик в сборе | 1 |
| 03B | 4188065 | Уплотнение | 1 |
| 03C | 4188066 | Уплотнение | 1 |
| 03D | 4127708 | Опора | 121 |
| 03E | 4127707 | Опора | 3 |
| 04 | J932001 | Болт | 30 |
| 05 | A590920 | Пружинная шайба | 32 |
| 06 | 4086961 | Болт | 32 |
| 08 | 3037040 | Крышка | 1 |
| 09 | J402063 | Установочный штифт | 2 |
| 10 | A590922 | Пружинная шайба | 16 |
| 11 | J932270 | Болт | 16 |
| 13 | 5001980 | Стойка | 1 |
| 15 | 4196599 | Палец | 4 |
| 16 | A590912 | Пружинная шайба | 8 |
| 17 | J901225 | Болт | 8 |
| 18 | X4246 | Стопорная пластина | 4 |
| 21 | 6008193 | Противовес | 1 |
| 22 | 4126485 | Шайба | 4 |
| 23 | J932721 | Болт | 4 |
| 25 | 9715090 | Замок | 1 |
| 26 | A590112 | Шайба | 1 |
| 27 | J901216 | Болт | 1 |
| 28 | J901240 | Болт | 1 |
| 29 | J950012 | Гайка | 1 |
| 31 | 4139583 | Колпачок | 2 |
| 33 | 4157713 | Манжета | 1 |
| 34 | 4013896 | Крышка | 1 |
| 35 | A590110 | Шайба | 2 |
| 36 | J901020 | Болт | 2 |
| 38 | 4136796 | Крышка резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
