Насос трубопроводы (1) — HITACHI TH55ED

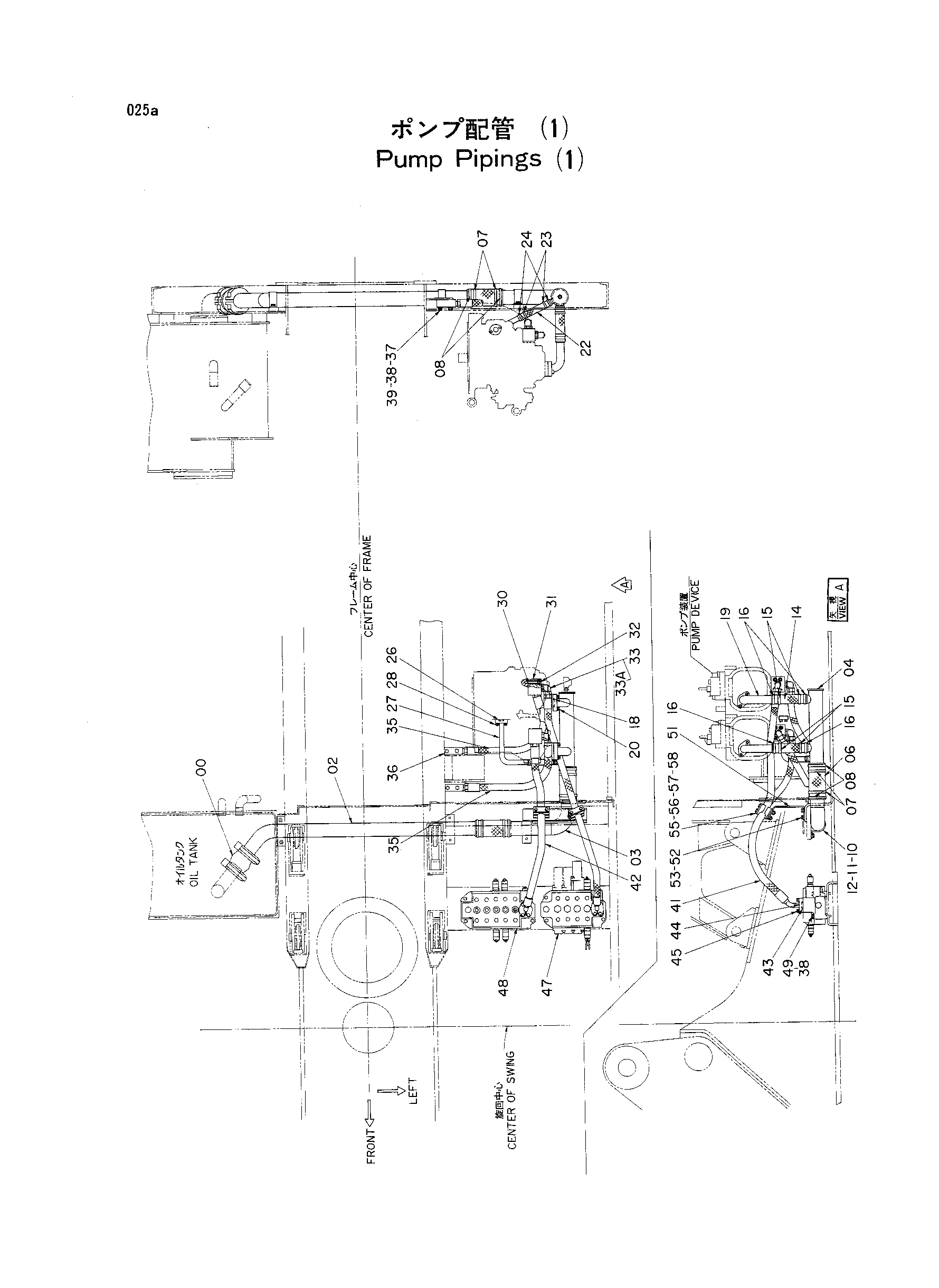

Заводская схема «Насос трубопроводы (1)» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4071215	Муфта	1
02	8026144	Трубка	1
03	9719049	Всасывающая трубка	1
04	8027827	Всасывающая трубка	1
06	4099119	Резиновый шланг	2
07	4152704	Хомут шланга	4
08	4503469	Хомут шланга	4
10	4000909	Хомут трубки	3
11	A590910	Пружинная шайба	6
12	J901025	Болт	6
14	4080206	Резиновый шланг	2
15	4159683	Хомут шланга	4
16	4505385	Хомут шланга	4
18	A810050	Уплотнительное кольцо	2
19	8022916	Трубка	2
20	M341236	Болт с внутренним шестигранником	4
22	4033338	Резиновый шланг	1
23	4173031	Хомут шланга	2
24	4505243	Хомут шланга	2
26	A810035	Уплотнительное кольцо	1
27	8033091	Трубка	1
28	4057125	Болт с внутренним шестигранником	2
30	A811035	Уплотнительное кольцо	2
31	3023481	Блок	2
32	M341271	Болт с внутренним шестигранником	8
33	4065118	Угловой штуцер	4
33A	4506424	Уплотнительное кольцо	1
35	4150735	Шланг	2
36	4102614	Блок	2
37	A590112	Шайба	4
38	A590912	Пружинная шайба	10
39	J901260	Болт	4
41	4152122	Шланг	1
42	4151062	Шланг	1
43	966993	Уплотнительное кольцо	2
44	4085560	Разъёмный фланец	4
45	M341240	Болт с внутренним шестигранником	8
47	4194939	Гидрораспределитель	1
48	4194940	Гидрораспределитель	1
49	J901201	Болт	6
51	8037311	Кронштейн	1
52	A590910	Пружинная шайба	4
53	J901016	Болт	4
55	4122654	Хомут	4
56	4122652	Пластина	2
57	J901080	Болт	4
58	J950010	Гайка	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
