Насос трубопроводы (2) — HITACHI TH55ED

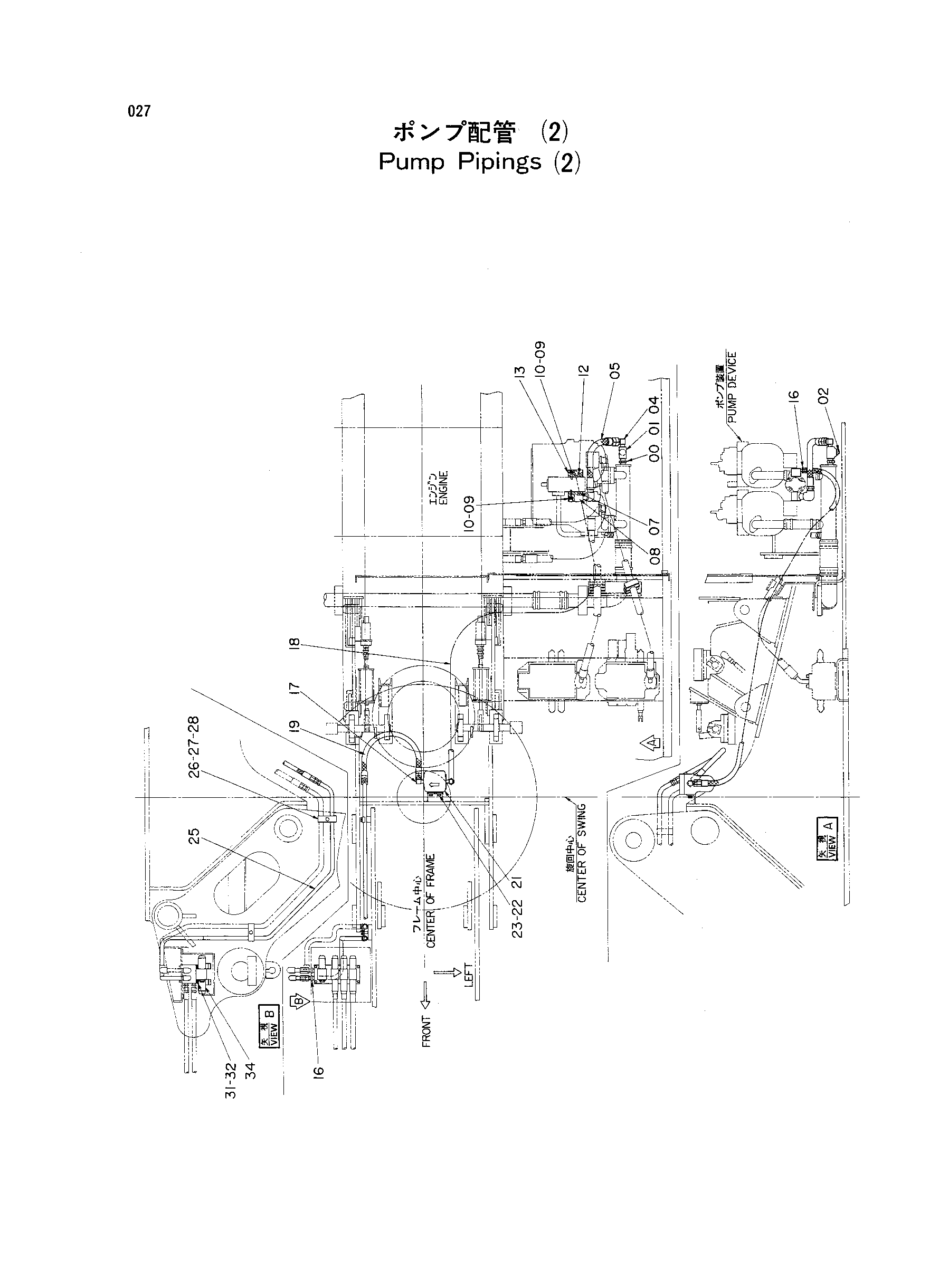

Заводская схема «Насос трубопроводы (2)» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1904 | Адаптер | 1 |
| 01 | 94-0663 | Тройник | 1 |
| 02 | 94-2014 | Пробка | 1 |
| 04 | 94-1404 | Угловой штуцер | 1 |
| 05 | 4081886 | Шланг | 1 |
| 07 | A810035 | Уплотнительное кольцо | 1 |
| 08 | 8037228 | Трубка | 1 |
| 09 | 984054 | Пружинная шайба | 7 |
| 10 | 496475 | Болт с внутренним шестигранником | 7 |
| 12 | A811030 | Уплотнительное кольцо | 1 |
| 13 | 3037049 | Блок | 1 |
| 16 | 94-1303 | Адаптер | 2 |
| 17 | 94-1403 | Угловой штуцер | 2 |
| 18 | 4163068 | Шланг | 1 |
| 19 | 4158097 | Шланг | 1 |
| 21 | 4186122 | Фильтр | 1 |
| 22 | A590910 | Пружинная шайба | 2 |
| 23 | J901022 | Болт | 2 |
| 25 | 7017627 | Трубка | 1 |
| 26 | 4196473 | Хомут | 2 |
| 27 | A590912 | Пружинная шайба | 2 |
| 28 | J901240 | Болт | 2 |
| 31 | A590908 | Пружинная шайба | 4 |
| 32 | J900801 | Болт | 4 |
| 34 | 4197195 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
