Топливный бак — HITACHI TH55ED

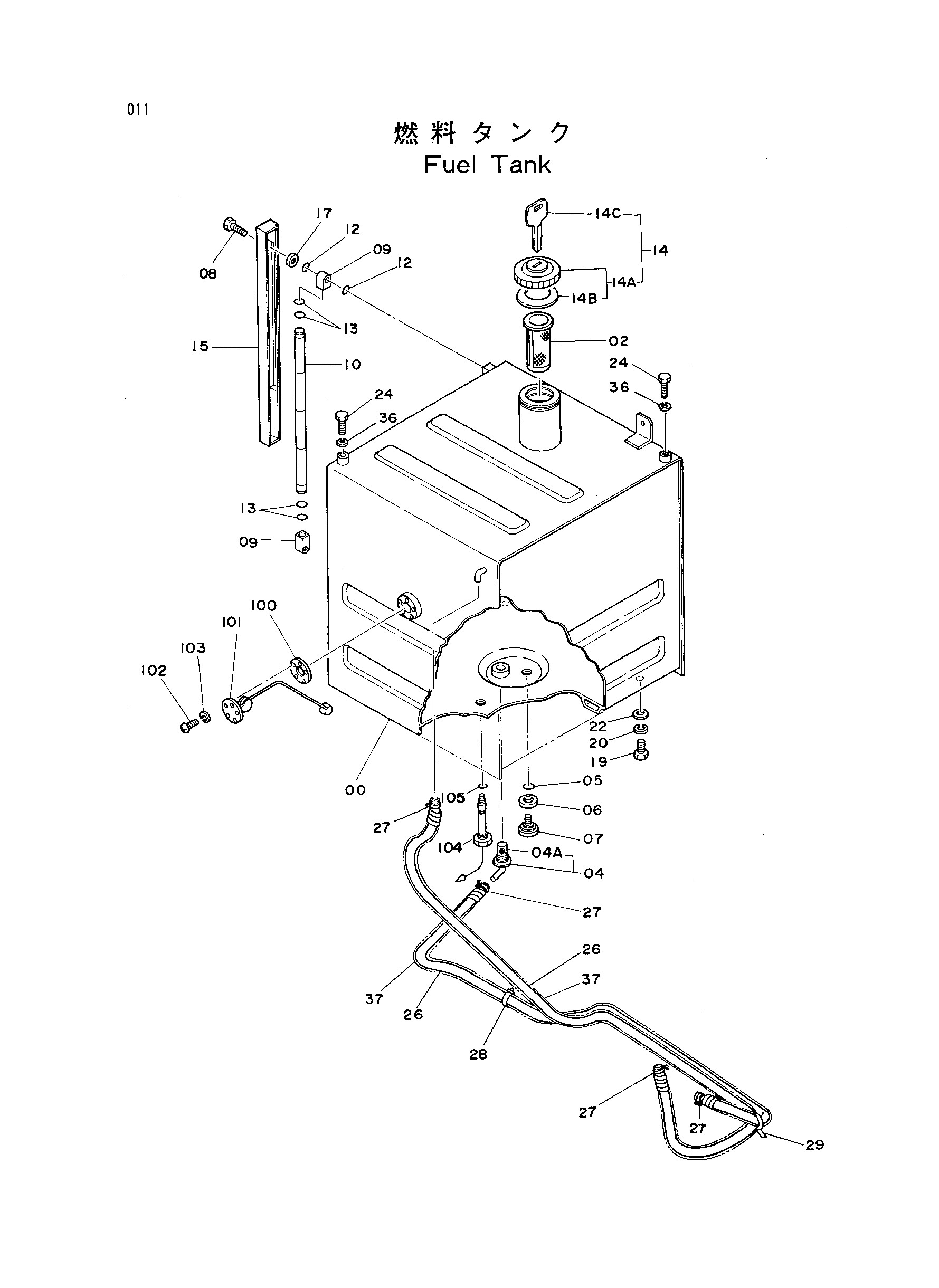

Заводская схема «Топливный бак» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6005084 | Топливный бак | 1 |
| 02 | 4121496 | Фильтр | 1 |
| 04 | 4194154 | Всасывающий фильтр | 1 |
| 04A | 4194155 | Фильтр | 1 |
| 05 | 954495 | Уплотнительное кольцо | 1 |
| 06 | 453143 | Манжета резиновый | 1 |
| 07 | 453142 | Пробка дренажный | 1 |
| 08 | 4081816 | Болт | 2 |
| 09 | 4081814 | Блок | 2 |
| 10 | 4128053 | Указатель | 1 |
| 12 | 984618 | Уплотнительное кольцо | 4 |
| 13 | 954493 | Уплотнительное кольцо | 4 |
| 14 | 4172179 | Колпачок | 1 |
| 14A | 4168822 | Колпачок | 1 |
| 14B | 4168820 | Манжета резиновый | 1 |
| 14C | 971306 | Шпонка | 1 |
| 15 | 8023112 | Крышка | 1 |
| 17 | A590110 | Шайба | 2 |
| 19 | J901640 | Болт | 4 |
| 20 | A590916 | Пружинная шайба | 4 |
| 22 | 4114405 | Шайба | 4 |
| 24 | J901216 | Болт | 2 |
| 26 | 4137970 | Топливный шланг | 2 |
| 27 | 4514700 | Зажим шланг | 4 |
| 28 | 4055311 | Зажим | 1 |
| 29 | 4055312 | Зажим | 1 |
| 36 | A590912 | Пружинная шайба | 2 |
| 37 | 4188525 | Трубка | 2 |
| 100 | 4504289 | Манжета | 1 |
| 101 | 4129138 | Поплавок | 1 |
| 102 | M430510 | Винт | 5 |
| 103 | A590905 | Пружинная шайба | 5 |
| 104 | 4131643 | Выключатель уровень | 1 |
| 105 | A890022 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
