Каталог запчастей HITACHI
Двигатель — HITACHI TH55ED

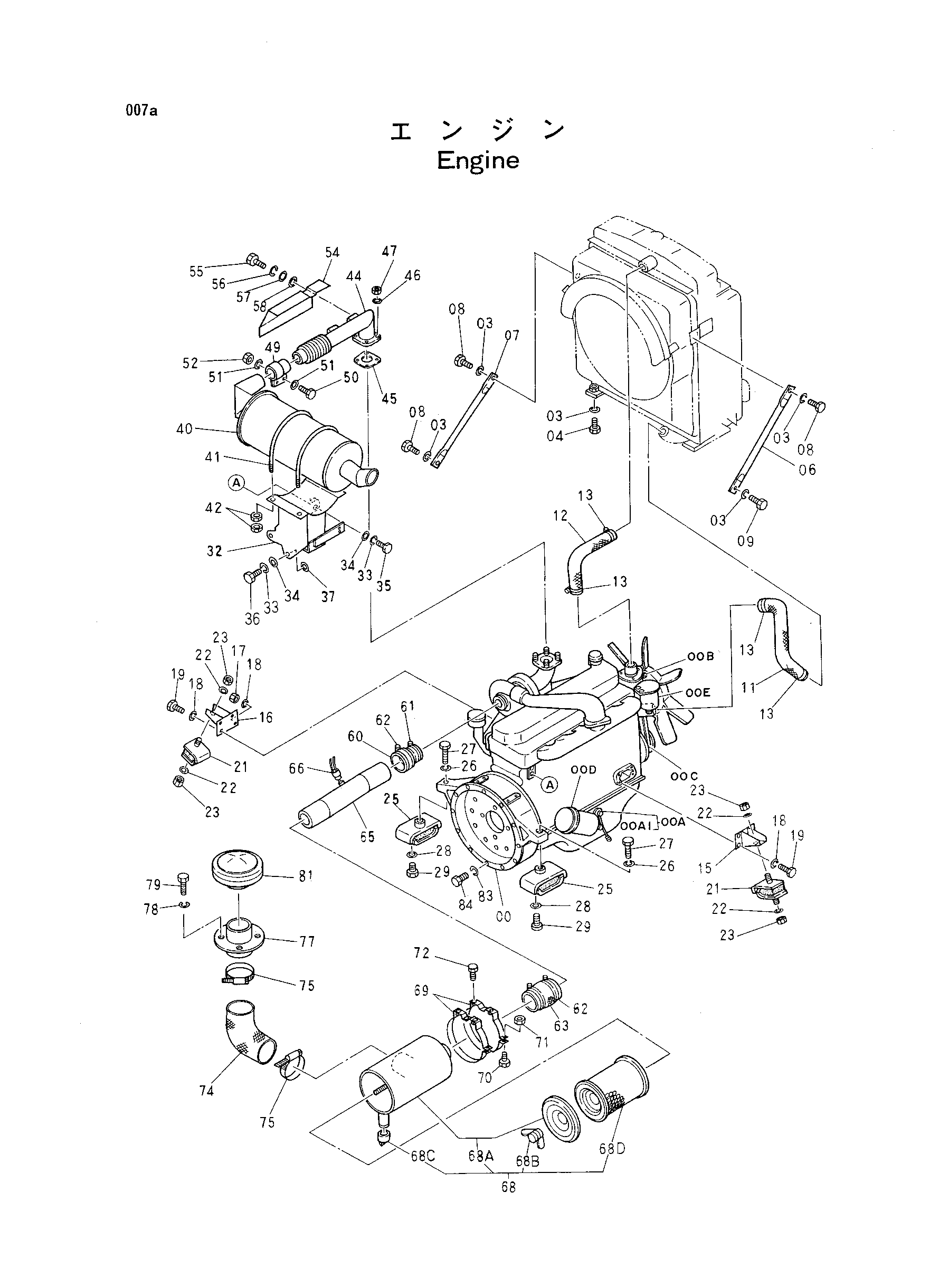

Заводская схема «Двигатель» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4183697 | Двигатель | 1 |
| 00A | 4164695 | Выключатель уровень | 1 |
| 00A1 | 4164813 | Уплотнительное кольцо | 1 |
| 00B | 4149335 | Выключатель термостатический | 1 |
| 00C | 4150333 | Ремень вентилятор | 1 |
| 00D | 4178801 | Масляный фильтр | 1 |
| 00E | 4178800 | Топливный фильтр | 1 |
| 03 | A590916 | Пружинная шайба | 8 |
| 04 | J931645 | Болт | 4 |
| 06 | 4127857 | Стойка | 1 |
| 07 | 4127856 | Стойка | 1 |
| 08 | J901635 | Болт | 3 |
| 09 | J901628 | Болт | 1 |
| 11 | 3030754 | Водяной шланг | 1 |
| 12 | 3030755 | Водяной шланг | 1 |
| 13 | 4504199 | Хомут шланга | 4 |
| 15 | 8021976 | Кронштейн | 1 |
| 16 | 8021977 | Кронштейн | 1 |
| 17 | M501008 | Гайка | 1 |
| 18 | A590910 | Пружинная шайба | 8 |
| 19 | M111022 | Болт | 7 |
| 21 | 4123994 | Резиновая прокладка | 2 |
| 22 | 4114404 | Шайба | 4 |
| 23 | J950014 | Гайка | 4 |
| 25 | 4127808 | Резиновая прокладка | 2 |
| 26 | A590918 | Пружинная шайба | 2 |
| 27 | J931865 | Болт | 2 |
| 28 | 4087197 | Шайба | 4 |
| 29 | J931630 | Болт | 4 |
| 32 | 7017124 | Кронштейн | 1 |
| 33 | A590910 | Пружинная шайба | 4 |
| 34 | 4114402 | Шайба | 4 |
| 35 | M111025 | Болт | 2 |
| 36 | J901045 | Болт | 2 |
| 37 | 4164120 | Проставка | 2 |
| 40 | 4159812 | Глушитель | 1 |
| 41 | 4164932 | U-образный болт | 2 |
| 42 | J950010 | Гайка | 8 |
| 44 | 8026290 | Выпускная труба | 1 |
| 45 | 4131523 | Прокладка | 1 |
| 46 | A590910 | Пружинная шайба | 4 |
| 47 | M521008 | Гайка | 4 |
| 49 | 4167296 | Хомут | 1 |
| 50 | M261260 | Болт | 2 |
| 51 | 4086891 | Шайба | 4 |
| 52 | J950012 | Гайка | 2 |
| 54 | 3029837 | Крышка | 1 |
| 55 | J900816 | Болт | 2 |
| 56 | A590908 | Пружинная шайба | 2 |
| 57 | A590108 | Шайба | 2 |
| 58 | J217083 | Шайба | 2 |
| 60 | 4127805 | Воздушный шланг | 1 |
| 61 | 4507512 | Хомут шланга | 1 |
| 62 | 4507397 | Хомут шланга | 3 |
| 63 | 4084714 | Резиновый шланг | 1 |
| 65 | 8022883 | Трубка | 1 |
| 66 | 4129906 | Индикатор | 1 |
| 68 | 4124025 | Фильтр воздушный | 1 |
| 68A | 4152864 | Корпус | 1 |
| 68B | 4152865 | Гайка | 1 |
| 68C | 4152863 | Клапан | 1 |
| 68D | 4129907 | Элемент | 1 |
| 69 | 4124216 | Лента | 2 |
| 70 | J900835 | Болт | 2 |
| 71 | M500807 | Гайка | 2 |
| 72 | J901022 | Болт | 4 |
| 74 | 4505405 | Резиновый шланг | 1 |
| 75 | 4507397 | Хомут шланга | 2 |
| 77 | 8033982 | Трубка | 1 |
| 78 | A590910 | Пружинная шайба | 4 |
| 79 | J901016 | Болт | 4 |
| 81 | 4180913 | Колпачок | 1 |
| 83 | A590910 | Пружинная шайба | 6 |
| 84 | J901028 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
