Пилотный трубопроводы (1) — HITACHI TH55ED

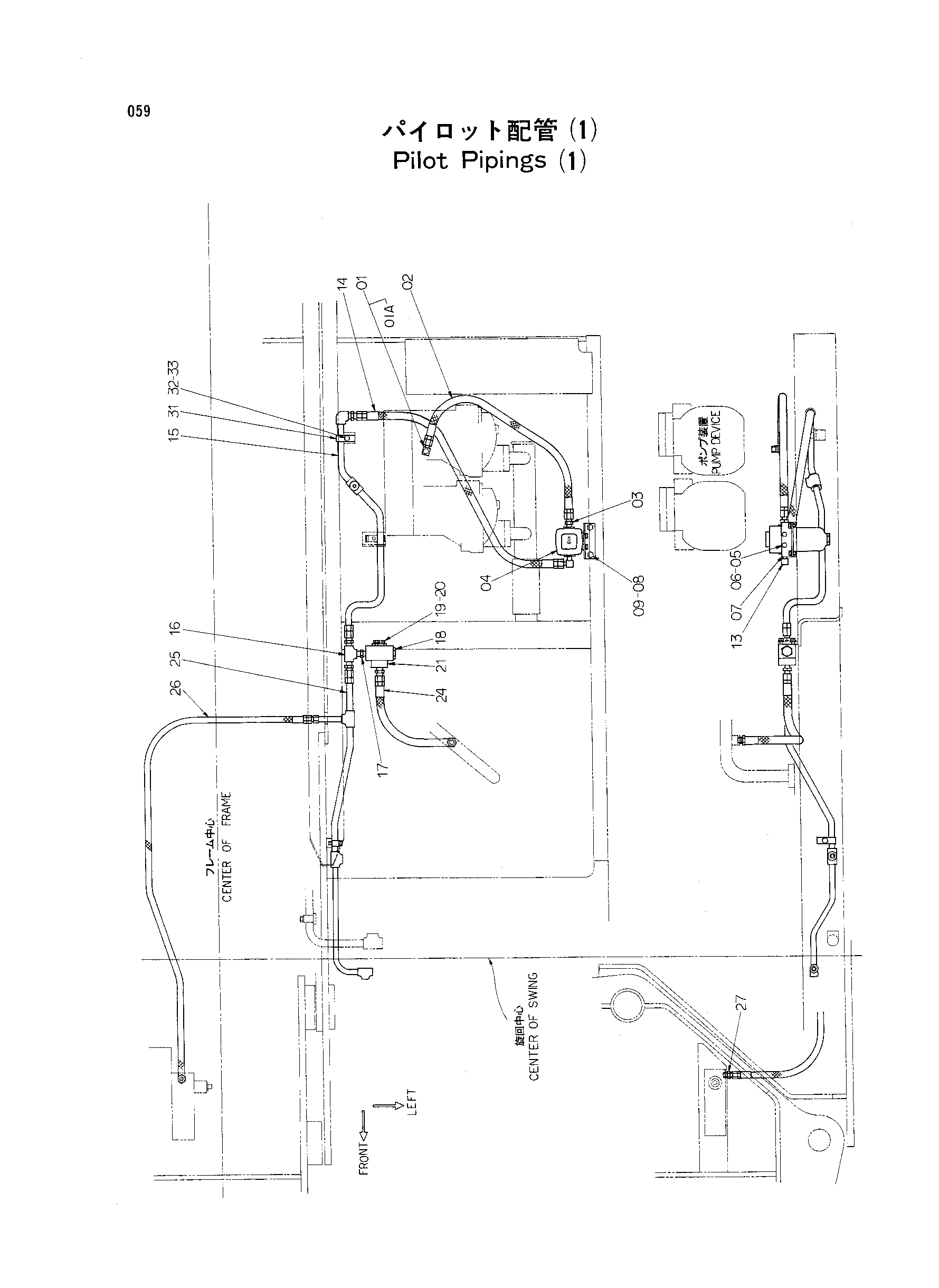

Заводская схема «Пилотный трубопроводы (1)» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4037760 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4158058 | Шланг | 1 |
| 03 | 94-1303 | Адаптер | 5 |
| 04 | 4024635 | Фильтр | 1 |
| 05 | J900818 | Болт | 2 |
| 06 | A590908 | Пружинная шайба | 2 |
| 07 | 4197596 | Кронштейн | 1 |
| 08 | J901020 | Болт | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 13 | 94-1403 | Угловой штуцер | 1 |
| 14 | 4158059 | Шланг | 1 |
| 15 | 8033090 | Трубка | 1 |
| 16 | 94-0662 | Тройник | 1 |
| 17 | 94-1902 | Адаптер | 1 |
| 18 | 4098553 | Предохранительный клапан | 1 |
| 19 | J901080 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | 4197597 | Фланец | 1 |
| 24 | 4054363 | Шланг | 1 |
| 25 | 8037484 | Трубка | 1 |
| 26 | 4118274 | Шланг | 1 |
| 27 | 4144089 | Адаптер | 1 |
| 29 | 4055312 | Зажим | 4 |
| 31 | 4053594 | Хомут трубки | 3 |
| 32 | J901040 | Болт | 3 |
| 33 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
