Передний рама ретрактинг устройство — HITACHI TH55ED

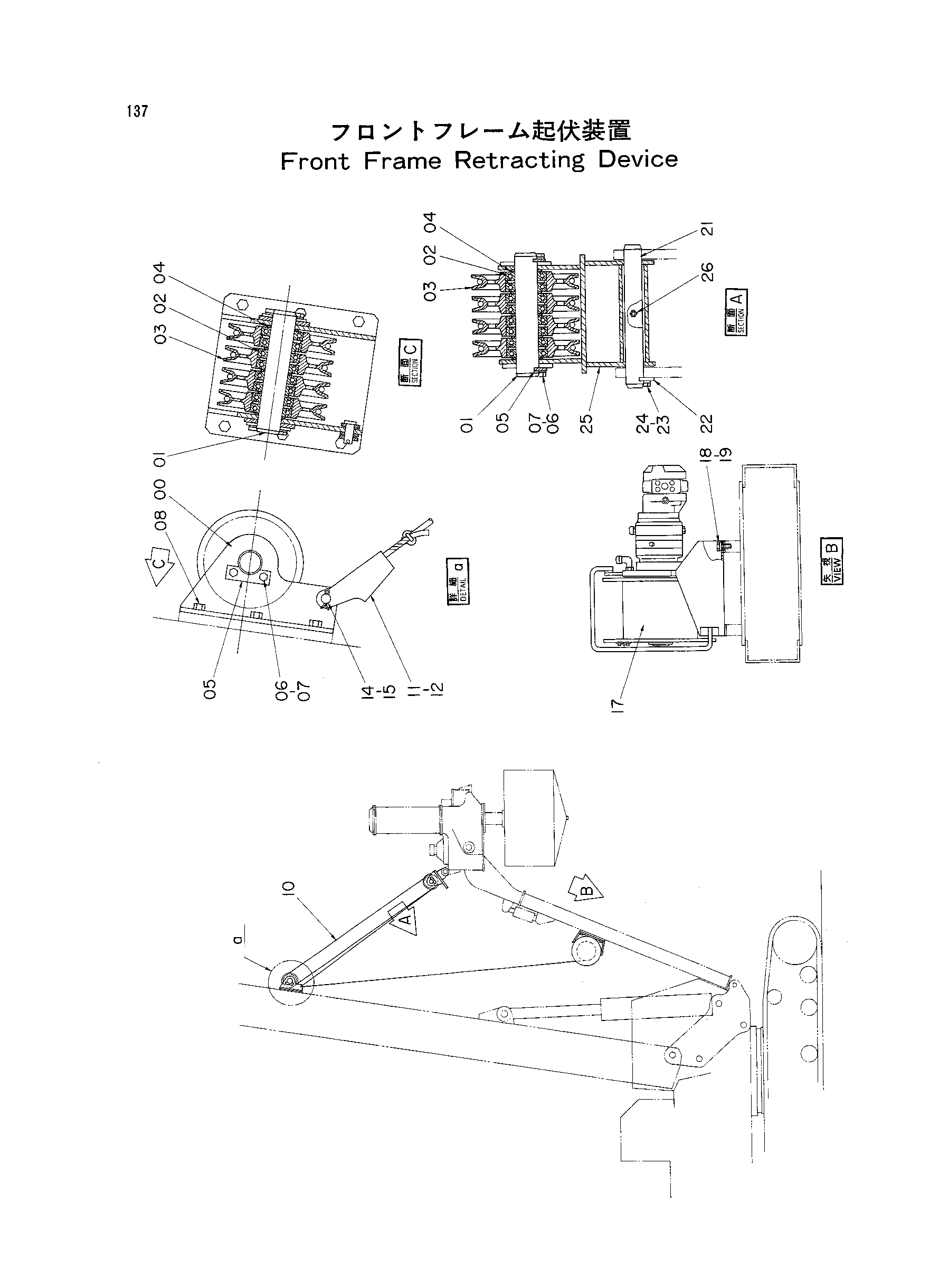

Заводская схема «Передний рама ретрактинг устройство» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7017713 | Кронштейн канатный блок | 1 |
| 01 | 4197168 | Мост | 2 |
| 02 | 4085279 | Шариковый подшипник | 16 |
| 03 | 4121582 | Канатный блок | 8 |
| 04 | 4197248 | Проставка | 10 |
| 05 | X4246 | Стопорная пластина | 4 |
| 06 | J901225 | Болт | 8 |
| 07 | A590912 | Пружинная шайба | 8 |
| 08 | J901425 | Болт | 6 |
| 10 | 4197827 | Канат провод | 1 |
| 11 | 4903816 | Ведге | 1 |
| 12 | 8914638 | Разъём канат | 1 |
| 13 | 94-2902 | Зажим канат | 2 |
| 14 | 4903886 | Палец | 1 |
| 15 | A765032 | Шплинт | 1 |
| 17 | 4163810 | Лебёдка | 1 |
| 18 | J931640 | Болт | 4 |
| 19 | A590916 | Пружинная шайба | 4 |
| 21 | 4197923 | Палец | 1 |
| 22 | X4245 | 45 Блокировка пластина | 2 |
| 23 | J901020 | Болт | 4 |
| 24 | A590910 | Пружинная шайба | 4 |
| 25 | 7017806 | Кронштейн канатный блок | 1 |
| 26 | J75481 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
