Тормоз крышка — HITACHI TH55ED

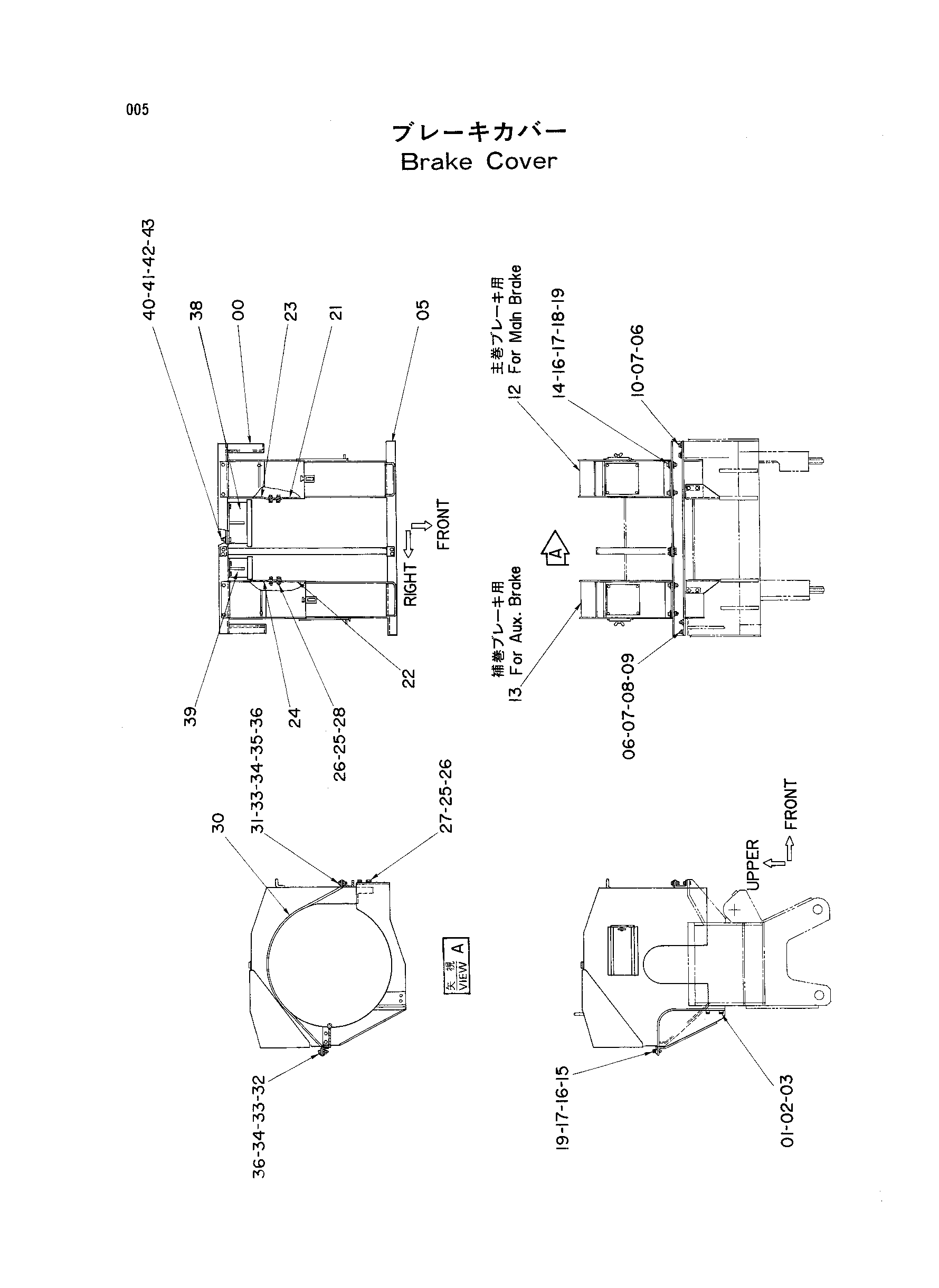

Заводская схема «Тормоз крышка» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7017608 | Кронштейн | 1 |
| 01 | A590112 | Шайба | 4 |
| 02 | A590912 | Пружинная шайба | 4 |
| 03 | J901228 | Болт | 4 |
| 05 | 3037039 | Стойка | 1 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | J21683 | Шайба уклон | 4 |
| 08 | J950010 | Гайка | 2 |
| 09 | J901030 | Болт | 2 |
| 10 | J901025 | Болт | 2 |
| 12 | 6008195 | Крышка | 1 |
| 13 | 6008194 | Крышка | 1 |
| 14 | J901035 | Болт | 4 |
| 15 | J901030 | Болт | 4 |
| 16 | A590910 | Пружинная шайба | 8 |
| 17 | A590110 | Шайба | 8 |
| 18 | J21683 | Шайба уклон | 4 |
| 19 | J950010 | Гайка | 8 |
| 21 | 8037209 | Крышка | 1 |
| 22 | 8037210 | Крышка | 1 |
| 23 | 4196469 | Крышка | 1 |
| 24 | 4196470 | Крышка | 1 |
| 25 | A590110 | Шайба | 12 |
| 26 | A590910 | Пружинная шайба | 12 |
| 27 | J901045 | Болт | 4 |
| 28 | J901020 | Болт | 8 |
| 30 | 8037208 | Направляющая | 1 |
| 31 | J901035 | Болт | 2 |
| 32 | J901030 | Болт | 2 |
| 33 | A590110 | Шайба | 4 |
| 34 | A590910 | Пружинная шайба | 4 |
| 35 | J21683 | Шайба уклон | 2 |
| 36 | J950010 | Гайка | 4 |
| 38 | 9726715 | Кронштейн | 1 |
| 39 | 9726714 | Кронштейн | 1 |
| 40 | J901030 | Болт | 4 |
| 41 | A590110 | Шайба | 4 |
| 42 | A590910 | Пружинная шайба | 4 |
| 43 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
