Крышка (2) — HITACHI TH55ED

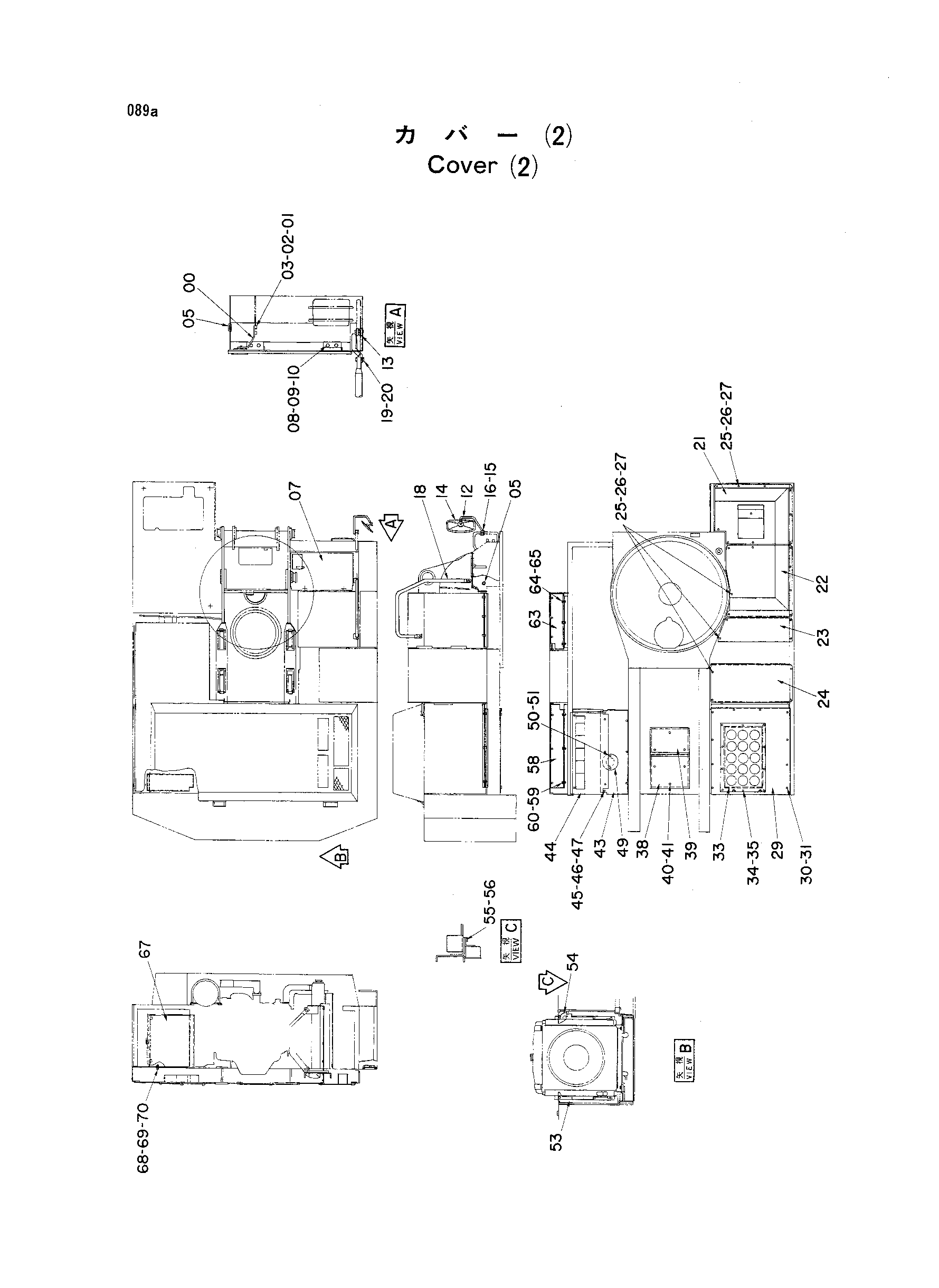

Заводская схема «Крышка (2)» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4146939 | Кронштейн | 1 |
| 01 | A590108 | Шайба | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 03 | J900814 | Болт | 2 |
| 05 | 94-2809 | Резиновая втулка | 1 |
| 07 | 7013565 | Крышка | 1 |
| 08 | A590110 | Шайба | 4 |
| 09 | A590910 | Пружинная шайба | 4 |
| 10 | J901020 | Болт | 4 |
| 12 | 8019989 | Стойка | 1 |
| 13 | 4113705 | Хомут | 1 |
| 14 | 4093058 | Зеркало | 1 |
| 15 | A590908 | Пружинная шайба | 2 |
| 16 | J900840 | Болт | 2 |
| 18 | 8027034 | Стойка | 1 |
| 19 | A590912 | Пружинная шайба | 2 |
| 20 | J901235 | Болт | 2 |
| 21 | 7017905 | Крышка | 1 |
| 22 | 7017906 | Крышка | 1 |
| 23 | 8026624 | Крышка | 1 |
| 24 | 8028335 | Крышка | 1 |
| 25 | 449490 | Шайба | 25 |
| 26 | A590912 | Пружинная шайба | 25 |
| 27 | J901230 | Болт | 25 |
| 29 | 7014411 | Крышка | 1 |
| 30 | A590112 | Шайба | 12 |
| 31 | J901225 | Болт | 12 |
| 33 | 7014846 | Крышка | 1 |
| 34 | A590110 | Шайба | 10 |
| 35 | J901025 | Болт | 10 |
| 38 | 8029809 | Крышка | 1 |
| 39 | 9720493 | Крышка | 1 |
| 40 | A590112 | Шайба | 6 |
| 41 | J901225 | Болт | 6 |
| 43 | 8029815 | Крышка | 1 |
| 44 | 7014847 | Крышка | 1 |
| 45 | A590112 | Шайба | 10 |
| 46 | A590912 | Пружинная шайба | 10 |
| 47 | J901225 | Болт | 10 |
| 49 | 4160562 | Крышка | 1 |
| 50 | A590110 | Шайба | 2 |
| 51 | J901025 | Болт | 2 |
| 53 | 8026915 | Пластина | 1 |
| 54 | 8026916 | Пластина | 1 |
| 55 | A590110 | Шайба | 6 |
| 56 | J901022 | Болт | 6 |
| 58 | 9726750 | Крышка | 1 |
| 59 | 449490 | Шайба | 6 |
| 60 | J901222 | Болт | 6 |
| 63 | 4196512 | Крышка | 1 |
| 64 | 449490 | Шайба | 6 |
| 65 | J901222 | Болт | 6 |
| 67 | 6008268 | Ящик для инструментов | 1 |
| 68 | J901222 | Болт | 4 |
| 69 | A590912 | Пружинная шайба | 4 |
| 70 | A590112 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
