Келлй штанга (13M) — HITACHI TH55ED

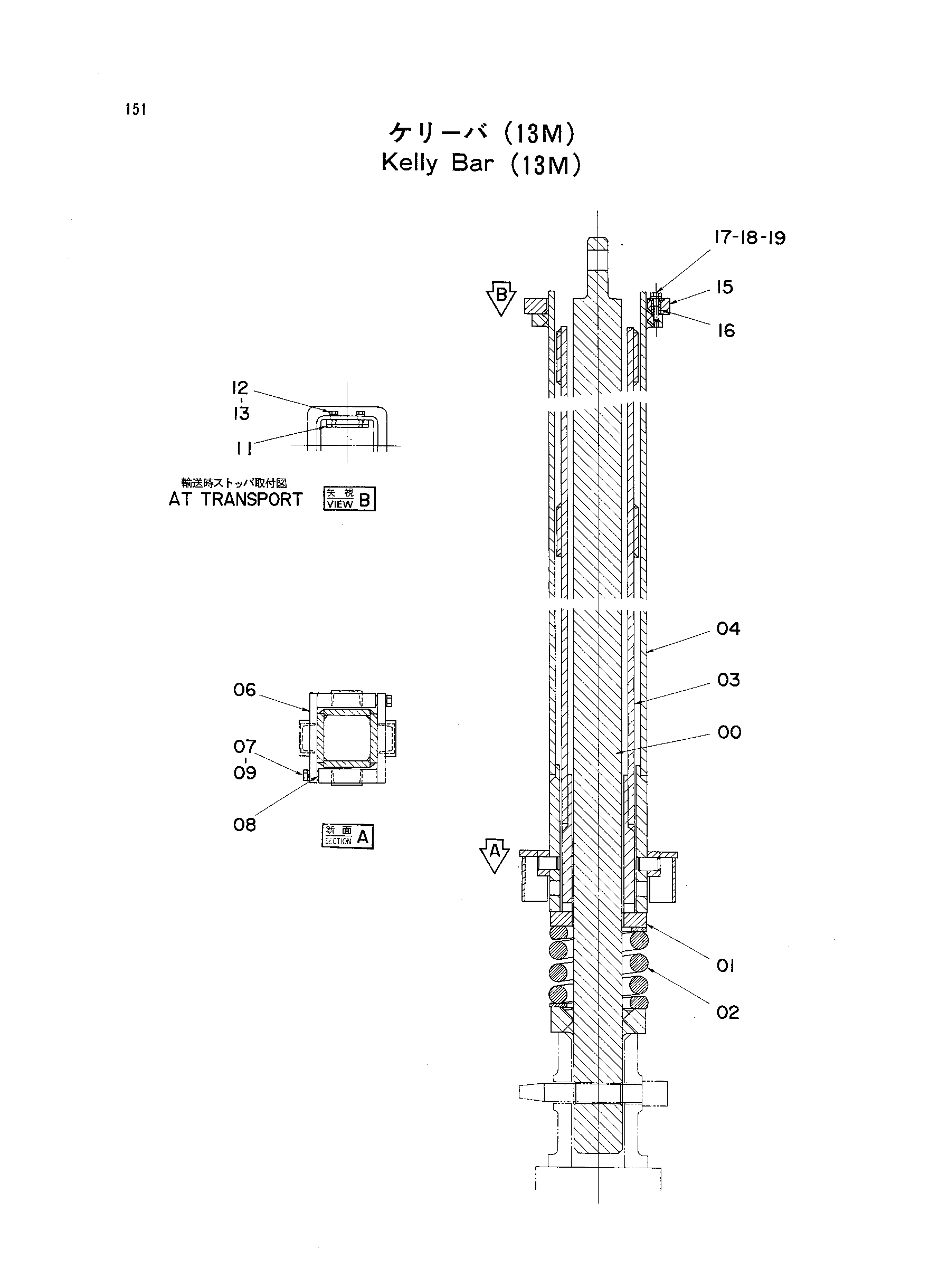

Заводская схема «Келлй штанга (13M)» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7017563 | Штанга келлй | 1 |
| 01 | 4107867 | Сиденье | 1 |
| 02 | 3011397 | Пружина | 1 |
| 03 | 6008148 | Штанга келлй | 1 |
| 04 | 6008149 | Штанга келлй | 1 |
| 06 | 8032693 | Ограничитель | 2 |
| 07 | A590920 | Пружинная шайба | 2 |
| 08 | 458018 | Проставка | 10 |
| 09 | J932050 | Болт | 2 |
| 11 | 4027604 | Ограничитель | 2 |
| 12 | A590916 | Пружинная шайба | 4 |
| 13 | J931640 | Болт | 4 |
| 15 | 4197187 | Резиновая подушка | 1 |
| 16 | 4198834 | Проставка | 4 |
| 17 | 4198835 | Шайба | 4 |
| 18 | A590910 | Пружинная шайба | 4 |
| 19 | J901050 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
