Гусеничная рама — HITACHI TH55ED

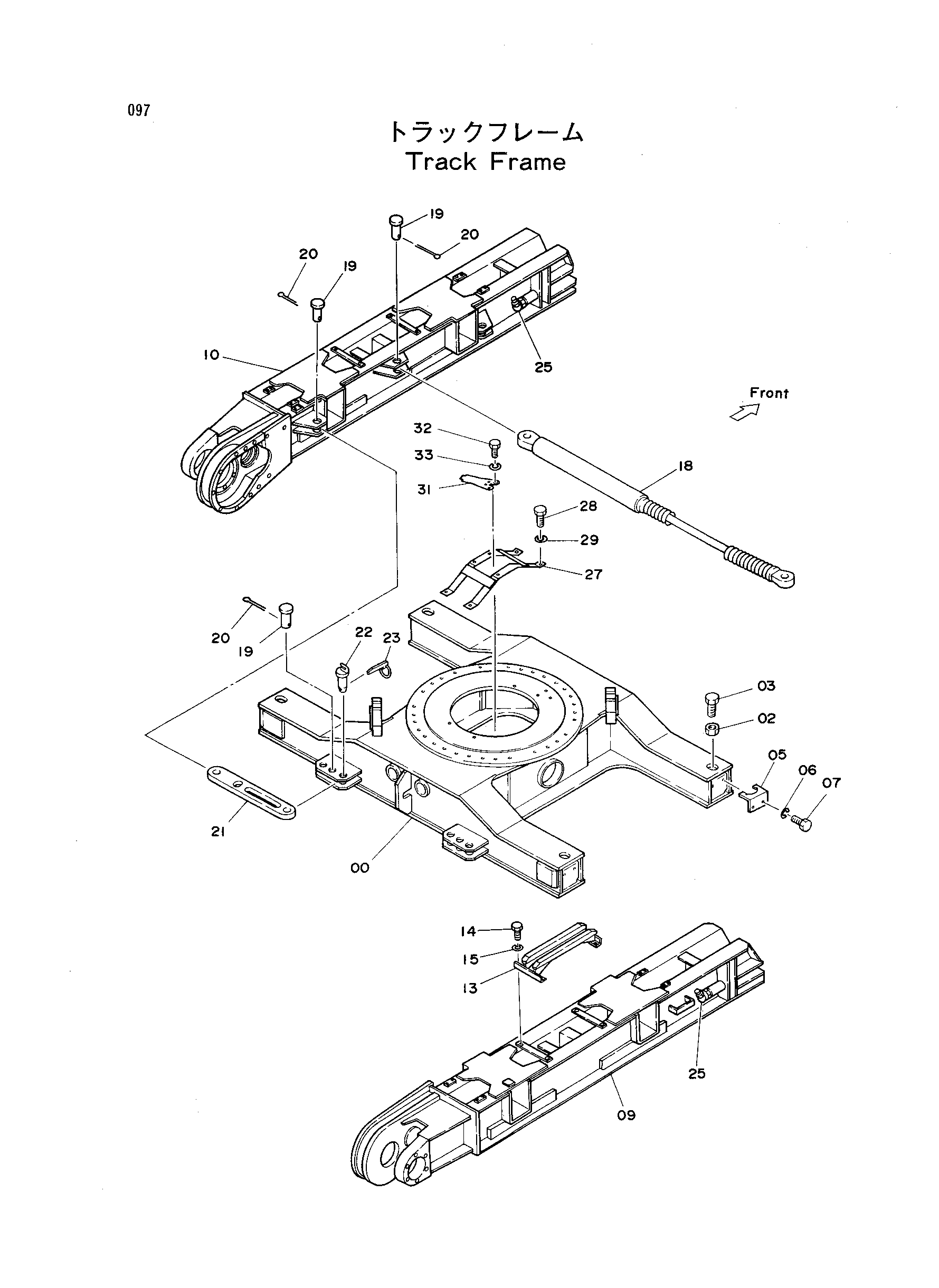

Заводская схема «Гусеничная рама» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6008167 | Рама трукк | 1 |
| 02 | 4004175 | Гайка | 4 |
| 03 | 4064609 | Болт | 4 |
| 05 | 4157845 | Стопорная пластина | 4 |
| 06 | A590912 | Пружинная шайба | 8 |
| 07 | J901235 | Болт | 8 |
| 09 | 7014155 | Рама боковой(правый) | 1 |
| 10 | 7014156 | Рама боковой(левый) | 1 |
| 13 | 8018722 | Направляющая башмак | 2 |
| 14 | M111225 | Болт | 8 |
| 15 | A590912 | Пружинная шайба | 8 |
| 18 | 4195785 | Гидроцилиндр | 1 |
| 19 | 499632 | Палец | 10 |
| 20 | A766071 | Шплинт | 10 |
| 21 | 4196074 | Тяга | 4 |
| 22 | 9712053 | Палец | 4 |
| 23 | 947447 | Палец кольцо | 4 |
| 25 | J75581 | Штуцер | 4 |
| 27 | 8037119 | Кронштейн | 1 |
| 28 | J901230 | Болт | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 31 | 4129028 | Ограничитель | 1 |
| 32 | J901228 | Болт | 4 |
| 33 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
