Электрооборудование (1) — HITACHI TH55ED

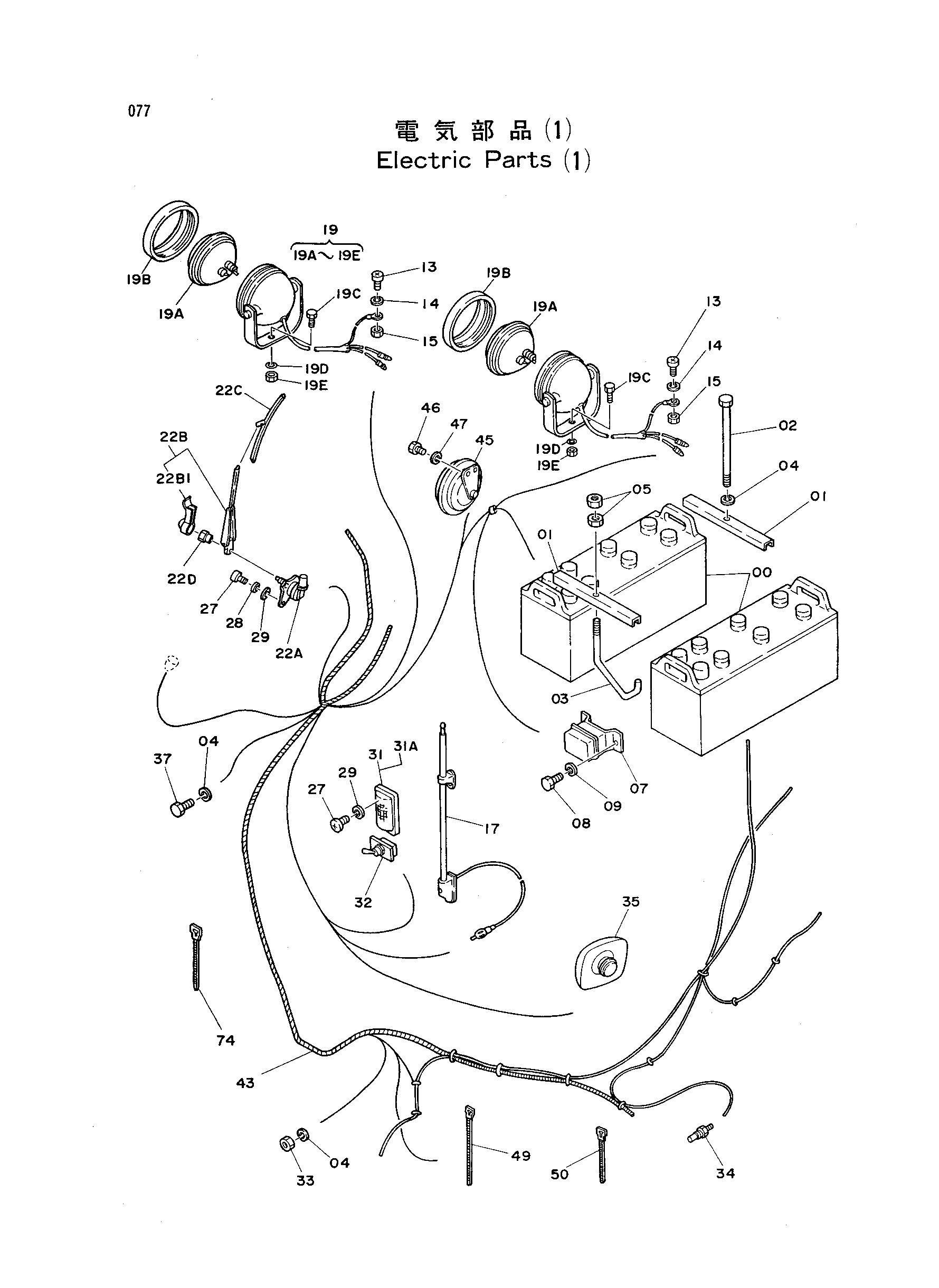

Заводская схема «Электрооборудование (1)» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4177881 | Аккумулятор | 2 |
| 01 | 445214 | Опора | 2 |
| 02 | 4075225 | Болт | 1 |
| 03 | 4146940 | Болт | 1 |
| 04 | A590910 | Пружинная шайба | 3 |
| 05 | J950010 | Гайка | 2 |
| 07 | 4034634 | Реле аккумулятор | 1 |
| 08 | J900816 | Болт | 2 |
| 09 | A590908 | Пружинная шайба | 2 |
| 13 | M430613 | Винт | 2 |
| 14 | A590906 | Пружинная шайба | 2 |
| 15 | M500605 | Гайка | 2 |
| 17 | 4123177 | Антенна | 1 |
| 19 | 214771 | Фонарь | 2 |
| 19A | 214770 | Лампа | 1 |
| 19B | 4053982 | Лента | 1 |
| 19C | J901425 | Болт | 1 |
| 19D | A590914 | Пружинная шайба | 1 |
| 19E | J950014 | Гайка | 1 |
| 22A- | 4169492 | Стеклоочиститель в сборе | 1 |
| 22A | 4151076 | Гидромотор | 1 |
| 22B | 4160142 | Рычаг стеклоочистителя | 1 |
| 22B1 | 4167472 | Крышка | 1 |
| 22C | 4151077 | Щётка стеклоочистителя | 1 |
| 22D | M500605 | Гайка | 1 |
| 27 | M430510 | Винт | 4 |
| 28 | A590105 | Шайба | 2 |
| 29 | A590905 | Пружинная шайба | 4 |
| 31 | 973204 | Плафон кабины | 1 |
| 31A | 4001854 | Лампа | 1 |
| 32 | 921037 | Выключатель тумблер | 1 |
| 33 | J950010 | Гайка | 1 |
| 34 | 4030594 | Блок | 1 |
| 35 | 4121152 | Динамик | 1 |
| 37 | J901014 | Болт | 1 |
| 43 | 4198209 | Жгут проводов | 1 |
| 45 | 4146936 | Звуковой сигнал | 1 |
| 46 | J900818 | Болт | 2 |
| 47 | A590908 | Пружинная шайба | 2 |
| 49 | 4055312 | Зажим | 10 |
| 50 | 4055311 | Зажим | 9 |
| *74 | 4050373 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
