Блокировка гидроцилиндр трубопроводы — HITACHI TH55ED

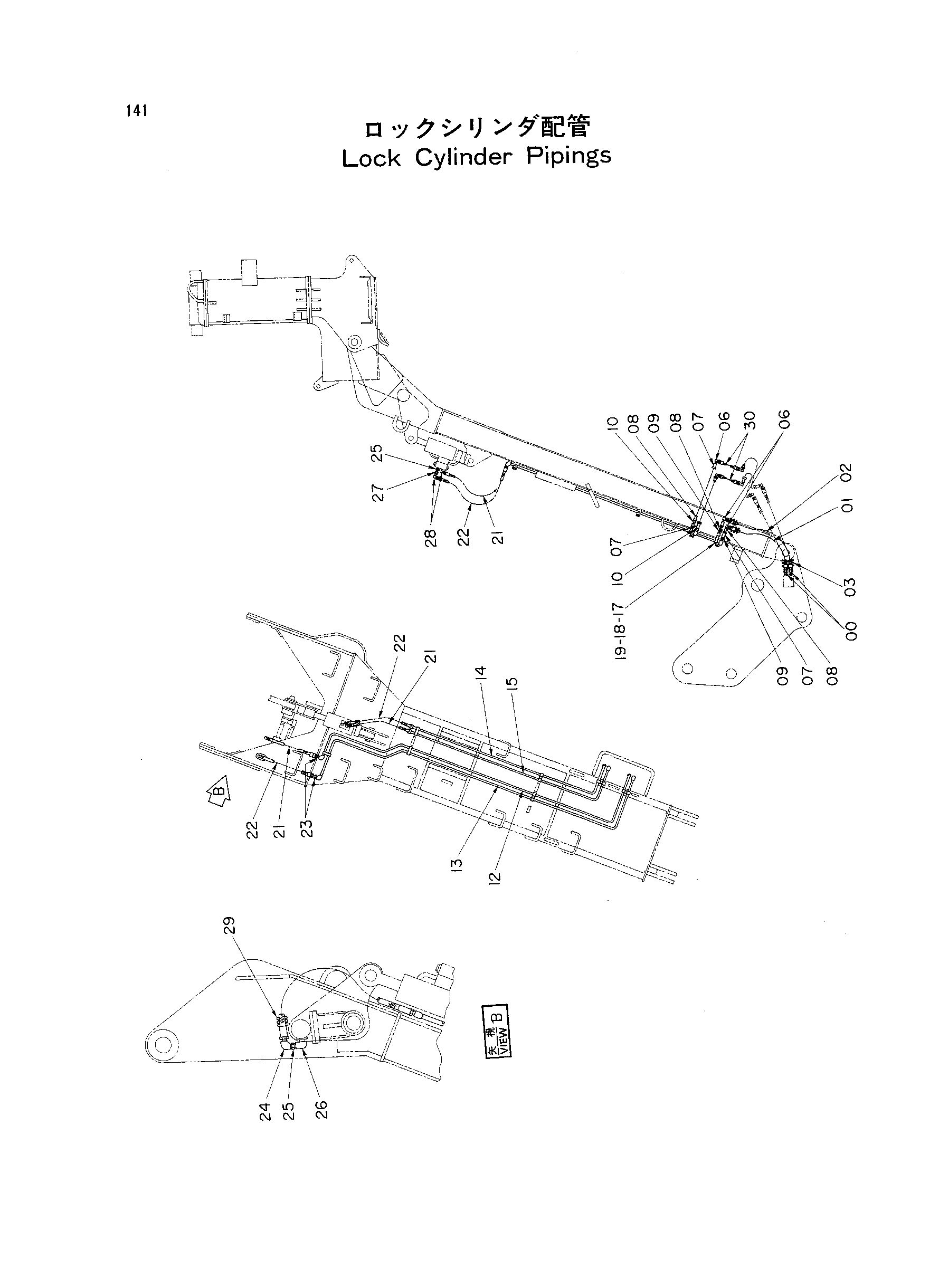

Заводская схема «Блокировка гидроцилиндр трубопроводы» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1302 | Адаптер | 2 |
| 01 | 4016375 | Шланг | 1 |
| 02 | 4158090 | Шланг | 1 |
| 03 | 4053602 | Защитный кожух | 2 |
| 06 | 94-1402 | Угловой штуцер | 6 |
| 07 | 4022907 | Соединение | 5 |
| 08 | 4022908 | Соединение | 5 |
| 09 | 4197590 | Адаптер | 2 |
| 10 | 94-1702 | Адаптер | 2 |
| 12 | 8037635 | Трубка | 1 |
| 13 | 8037636 | Трубка | 1 |
| 14 | 9727053 | Трубка | 1 |
| 15 | 9727054 | Трубка | 1 |
| 17 | 4053593 | Хомут трубки | 7 |
| 18 | J901040 | Болт | 7 |
| 19 | A590910 | Пружинная шайба | 7 |
| 21 | 4160676 | Шланг | 2 |
| 22 | 4054831 | Шланг | 2 |
| 23 | 94-1302 | Адаптер | 2 |
| 24 | 94-0616 | Угловой штуцер | 2 |
| 25 | 94-1702 | Адаптер | 3 |
| 26 | 94-0631 | Угловой штуцер | 2 |
| 27 | 94-0676 | Разъём S | 1 |
| 28 | 94-1402 | Угловой штуцер | 2 |
| 29 | 4053601 | Защитный кожух | 2 |
| 30 | 4028246 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
