Передний кронштейн — HITACHI TH55ED

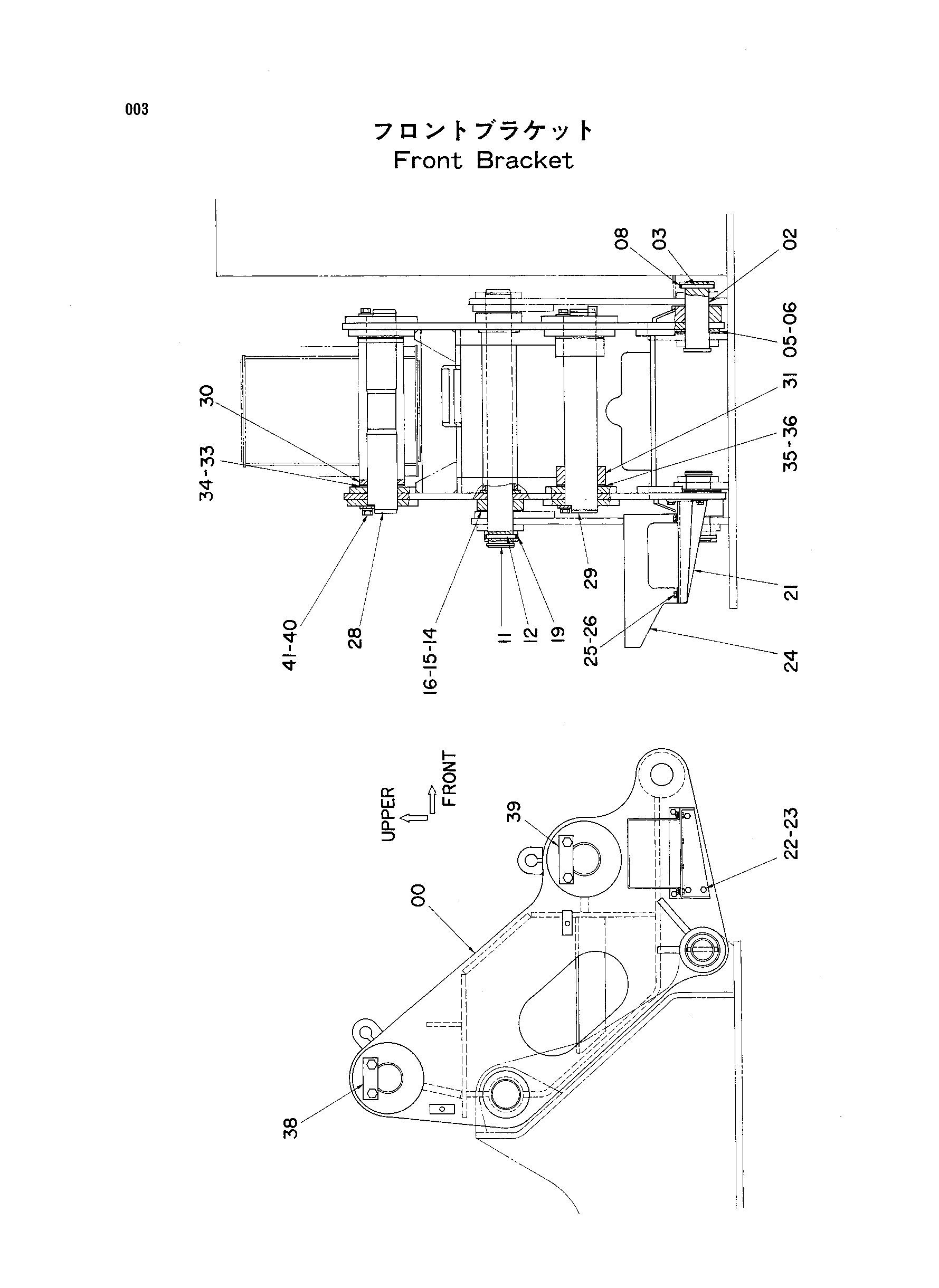

Заводская схема «Передний кронштейн» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6008196 | Кронштейн передний | 1 |
| 02 | 4152937 | Палец | 2 |
| 03 | 4098713 | Палец | 2 |
| 05 | 4114816 | Регулировочная шайба 2.3 | 6 |
| 06 | 4114817 | Регулировочная шайба 1.0 | 6 |
| 08 | 4098712 | Кольцо | 2 |
| 11 | 3025664 | Палец | 1 |
| 12 | 4140825 | Палец | 1 |
| 14 | 4101280 | Регулировочная шайба 3.2 | 2 |
| 15 | 4142950 | Регулировочная шайба 2.3 | 2 |
| 16 | 4101281 | Регулировочная шайба 1.2 | 2 |
| 19 | 4140823 | Кольцо | 1 |
| 21 | 8037217 | Сиденье клапан | 1 |
| 22 | J901230 | Болт | 5 |
| 23 | A590912 | Пружинная шайба | 5 |
| 24 | 3037042 | Крышка клапан | 1 |
| 25 | J901016 | Болт | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 28 | 4196483 | Палец | 1 |
| 29 | 4196484 | Палец | 1 |
| 30 | 4196481 | Проставка | 2 |
| 31 | 4196482 | Проставка | 2 |
| 33 | 4196497 | Регулировочная шайба 1.0 | 8 |
| 34 | 4196498 | Регулировочная шайба 1.6 | 8 |
| 35 | 4196499 | Регулировочная шайба 1.0 | 8 |
| 36 | 4196500 | Регулировочная шайба 1.6 | 8 |
| 38 | X4248 | Стопорная пластина | 2 |
| 39 | X4249 | Стопорная пластина | 2 |
| 40 | J932035 | Болт | 8 |
| 41 | A590920 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
