Управление короб (1) — HITACHI TH55ED

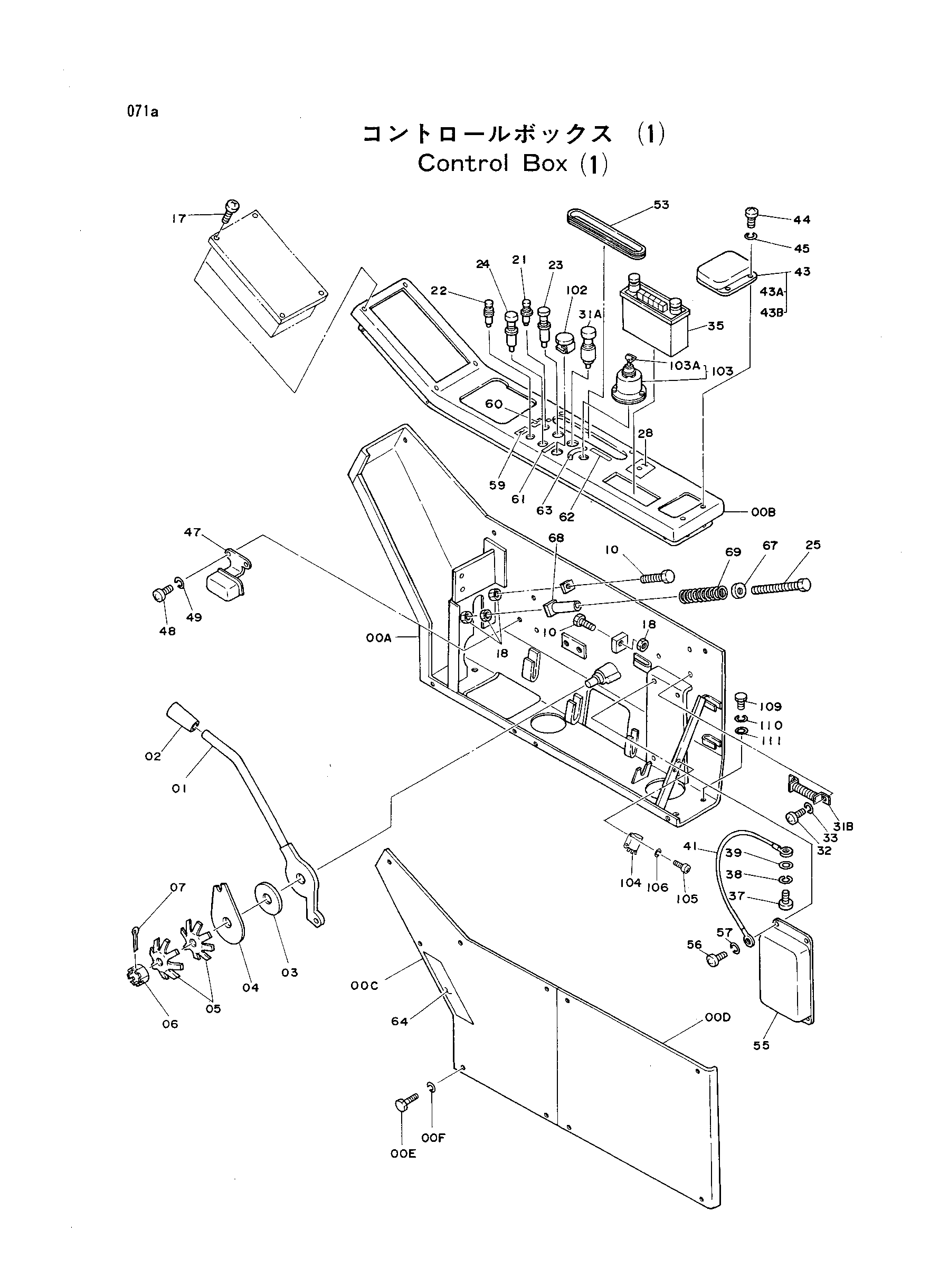

Заводская схема «Управление короб (1)» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6008258 | Стойка | 1 |
| 00B | 6005944 | Панель | 1 |
| 00C | 3037329 | Крышка | 1 |
| 00D | 3030327 | Крышка | 1 |
| 00E | J900610 | Болт | 14 |
| 00F | 4144838 | Шайба | 14 |
| 01 | 8037461 | Рычаг | 1 |
| 02 | 4122424 | Рукоятка | 1 |
| 03 | 428770 | Дисковый | 1 |
| 04 | 4053155 | Пластина | 1 |
| 05 | 4502974 | Пружина флусх | 2 |
| 06 | M631619 | Корончатая гайка | 1 |
| 07 | A764032 | Шплинт | 1 |
| 10 | M261056 | Болт | 2 |
| 17 | 4129422 | Винт | 4 |
| 18 | M581008 | Гайка | 4 |
| 21 | 4129271 | Выключатель пусхбут. | 1 |
| 22 | 4143860 | Выключатель пусхбут | 1 |
| 23 | 4110106 | Выключатель | 1 |
| 24 | 4009556 | Выключатель | 1 |
| 25 | M261004 | Болт | 1 |
| 28 | 4121153 | Информационная табличка | 1 |
| 31A- | 4115360 | Лигхтер | 1 |
| 31A | 4115361 | Лигхтер | 1 |
| 31B | 4115362 | Резистор | 1 |
| 32 | M430308 | Винт | 2 |
| 33 | A590903 | Пружинная шайба | 2 |
| 35 | 4043976 | Радио | 1 |
| 37 | M430510 | Винт | 1 |
| 38 | A590905 | Пружинная шайба | 1 |
| 39 | A590105 | Шайба | 1 |
| 41 | 4146992 | Провод электрический | 1 |
| 43 | 4123095 | Короб предохранитель | 1 |
| 43A | 4127780 | Предохранитель 30A | 1 |
| 43B | 4127781 | Предохранитель 15A | 7 |
| 44 | J850616 | Винт | 2 |
| 45 | J250006 | Плоская шайба | 2 |
| 47 | 4505392 | Реле | 1 |
| 48 | M430610 | Винт | 2 |
| 49 | A590906 | Пружинная шайба | 2 |
| 53 | 4130797 | Резиновая втулка | 1 |
| 55 | 4129244 | Блок управление | 1 |
| 56 | M430613 | Винт | 4 |
| 57 | A590906 | Пружинная шайба | 4 |
| 59 | 4144924 | Информационная табличка | 1 |
| 60 | 4144923 | Информационная табличка | 1 |
| 61 | 4146720 | Информационная табличка | 1 |
| 62 | 4146722 | Информационная табличка | 1 |
| 63 | 4146721 | Информационная табличка | 1 |
| 64 | 4147525 | Информационная табличка | 1 |
| 67 | 4166599 | Держатель пружина | 1 |
| 68 | 4168442 | Держатель пружина | 1 |
| 69 | 4167535 | Пружина | 1 |
| 102 | 4123769 | Сигнал отопитель | 1 |
| 103 | 4038458 | Замок зажигания | 1 |
| 103A | 4507942 | Шпонка | 1 |
| 104 | 4152940 | Реле хоурметер | 1 |
| 105 | M430510 | Винт | 2 |
| 106 | A590905 | Пружинная шайба | 2 |
| 109 | J901025 | Болт | 6 |
| 110 | A590910 | Пружинная шайба | 6 |
| 111 | A590110 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
