Удерживающий ропес — HITACHI TH55ED

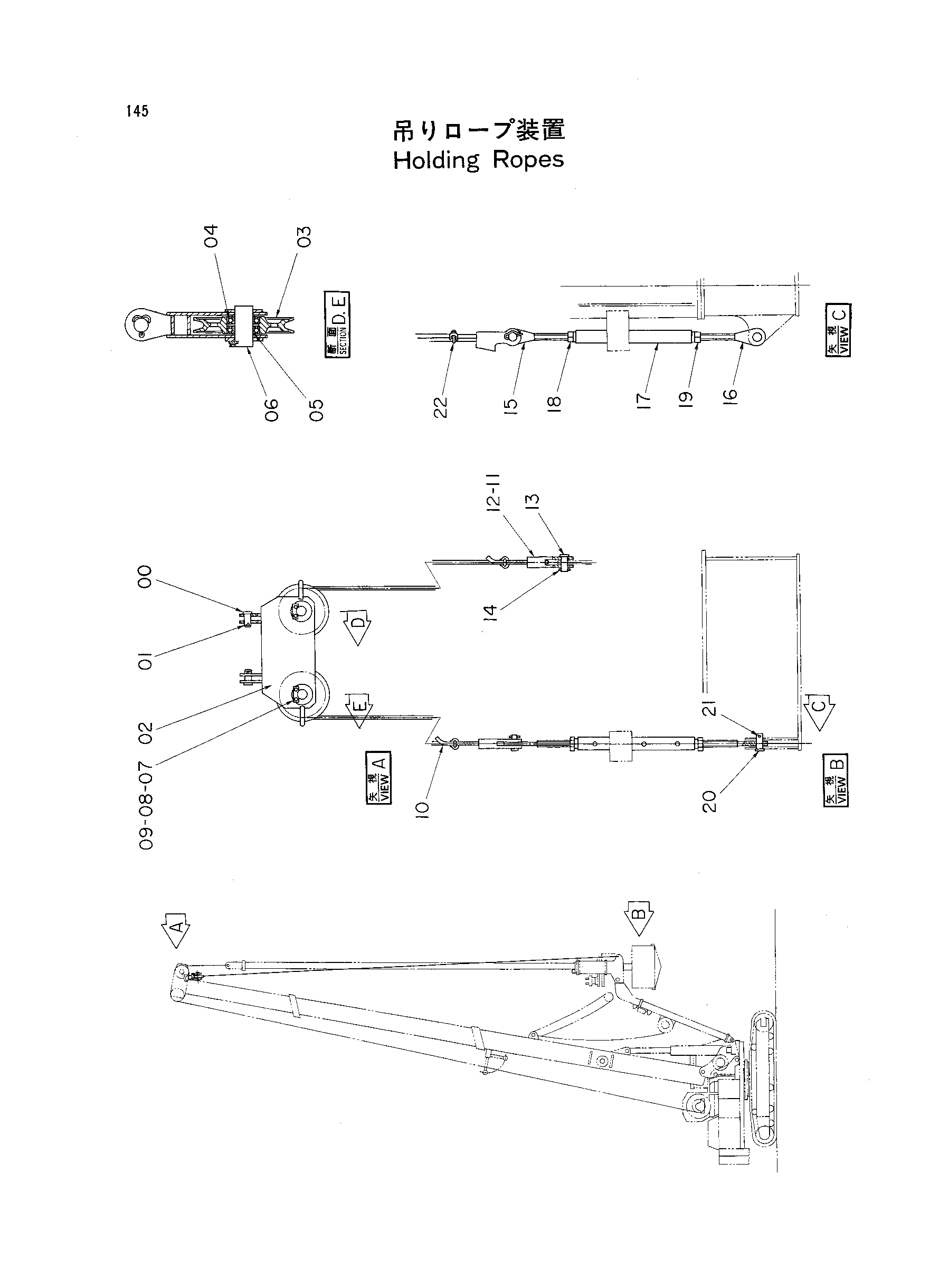

Заводская схема «Удерживающий ропес» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4197167 | Палец | 2 |
| 01 | A768080 | Шплинт | 2 |
| 02 | 7017714 | Подвес | 1 |
| 03 | 324632 | Канатный блок | 2 |
| 04 | 948642 | Шариковый подшипник | 4 |
| 05 | 443100 | Проставка | 4 |
| 06 | 446085 | Мост | 2 |
| 07 | X4246 | Стопорная пластина | 2 |
| 08 | J901225 | Болт | 4 |
| 09 | A590912 | Пружинная шайба | 4 |
| 10 | 4027634 | Канат провод | 1 |
| 11 | 39313 | Разъём канат | 2 |
| 12 | 4006544 | Ведге | 2 |
| 13 | 4098818 | Палец | 2 |
| 14 | 414322 | Стопорный палец | 2 |
| 15 | 9721376 | Концевой проушина(правый) | 1 |
| 16 | 9721377 | Концевой проушина(левый) | 1 |
| 17 | 8030877 | Турнбуккле | 1 |
| 18 | M584234 | Гайка | 1 |
| 19 | M580042 | Гайка (левый) | 1 |
| 20 | 4027632 | Палец | 1 |
| 21 | A766063 | Шплинт | 1 |
| 22 | 94-2906 | Зажим канат | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
