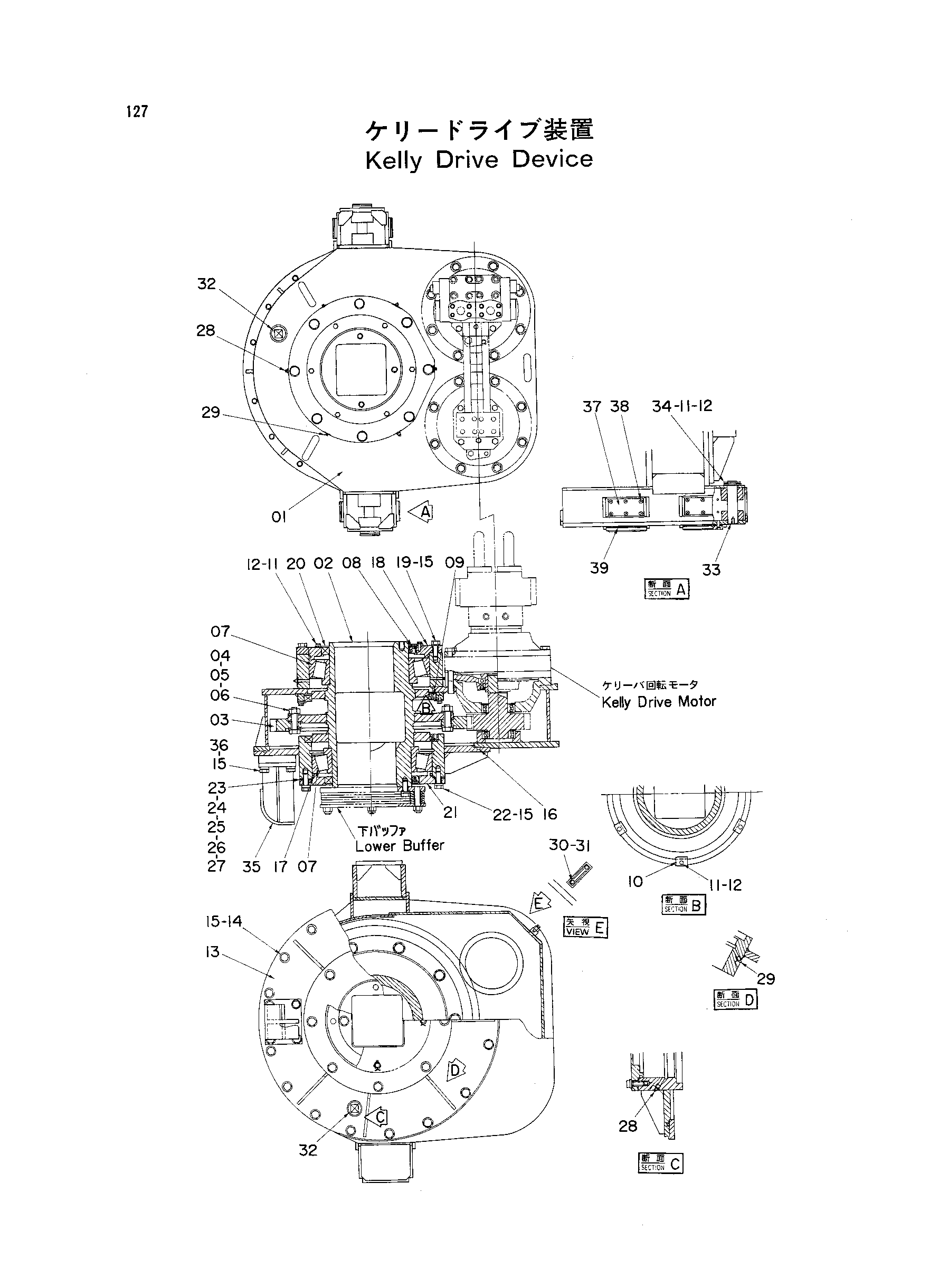

Келлй привод устройство — HITACHI TH55ED

Заводская схема «Келлй привод устройство» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5001644	Корпус шестерня	1
02	7014778	Вал	1
03	2013841	Коронная шестерня	1
04	M222490	Болт	10
05	4085614	Шайба	20
06	4082525	U-образная гайка	10
07	4114450	Подшипник. каток	2
08	4114431	Масляное уплотнение	2
09	4114430	Масляное уплотнение	2
10	4114440	Крышка уплотнение	6
11	J901025	Болт	16
12	A590910	Пружинная шайба	16
13	7014779	Картридж	1
14	J932045	Болт	16
15	4018545	Шайба	36
16	4114429	Уплотнительное кольцо	1
17	4114428	Уплотнительное кольцо	2
18	3030354	Фиксатор подшипник.	1
19	J932060	Болт	8
20	4114443	Крышка уплотнение	1
21	3020341	Фиксатор подшипник.	1
22	J932055	Болт	8
23	4114432	Регулировочная шайба 1.0	4
24	4114433	Регулировочная шайба 0.5	8
25	4114434	Регулировочная шайба 0.4	4
26	4114435	Регулировочная шайба 0.25	2
27	4114436	Регулировочная шайба 0.1	6
28	J75482	Штуцер	6
29	J75282	Пробка	6
30	9710874	Указатель уровня	1
31	449558	Уплотнение шайба	4
32	J75220	Пробка	2
33	4164298	Палец	2
34	X4245	Стопорная пластина	2
35	8030645	Защитный кожух	1
36	J932050	Болт	4
37	4110495	Пластина скольжение	12
38	M470825	Винт	72
39	4110496	Регулировочная шайба 1.6	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
