Келлй привод трубопроводы — HITACHI TH55ED

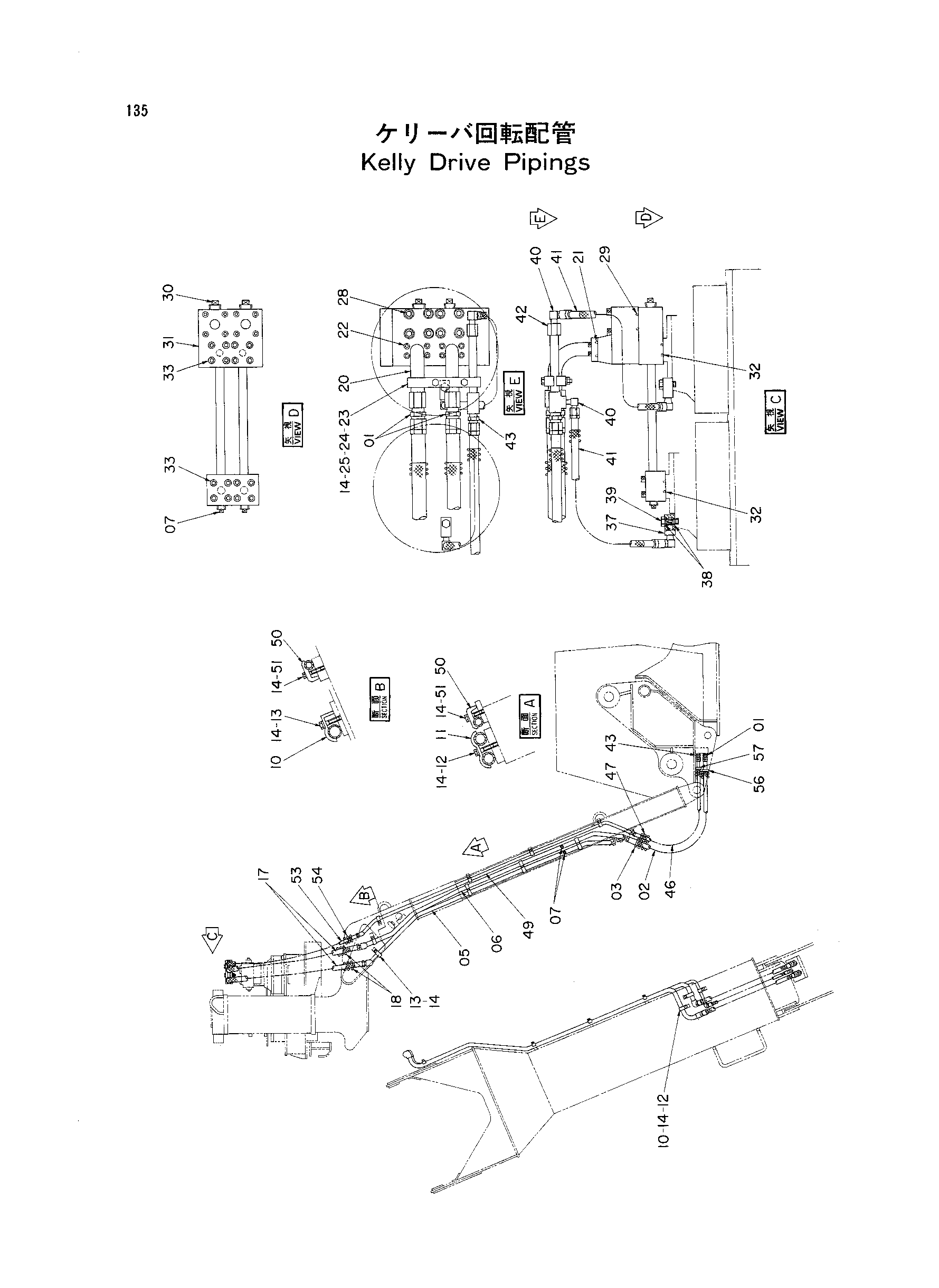

Заводская схема «Келлй привод трубопроводы» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	94-1306	Адаптер	4
02	4123339	Шланг	2
03	4196280	Защита шланга	2
05	8037532	Трубка	1
06	8037530	Трубка	1
07	94-2023	Пробка	4
10	4053698	Хомут трубки	4
11	4053696	Хомут трубки	3
12	J901265	Болт	5
13	J901260	Болт	2
14	A590912	Пружинная шайба	14
17	4196276	Шланг	2
18	4055104	Защитный кожух	2
20	9714010	Трубка	2
21	A811040	Уплотнительное кольцо	2
22	M341236	Болт с внутренним шестигранником	8
23	4119267	Хомут трубки	2
24	J901290	Болт	2
25	J950012	Гайка	2
28	M341611	Болт с внутренним шестигранником	8
29	A811045	Уплотнительное кольцо	2
30	94-2026	Пробка	2
31	7010251	Трубка	1
32	A811030	Уплотнительное кольцо	4
33	M341480	Болт с внутренним шестигранником	16
37	4119266	Соединение	2
38	4506418	Уплотнительное кольцо	4
39	4055998	Болт	2
40	94-1403	Угловой штуцер	4
41	4102060	Шланг	2
42	9715474	Трубка	1
43	94-1304	Адаптер	2
46	4196277	Шланг	1
47	4055191	Защитный кожух	1
49	8037531	Трубка	1
50	4053595	Хомут трубки	5
51	J901255	Болт	5
53	4196278	Шланг	1
54	4196279	Защита шланга	1
56	4073053	Шайба	8
57	4061743	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
