Шланг реел — HITACHI TH55ED

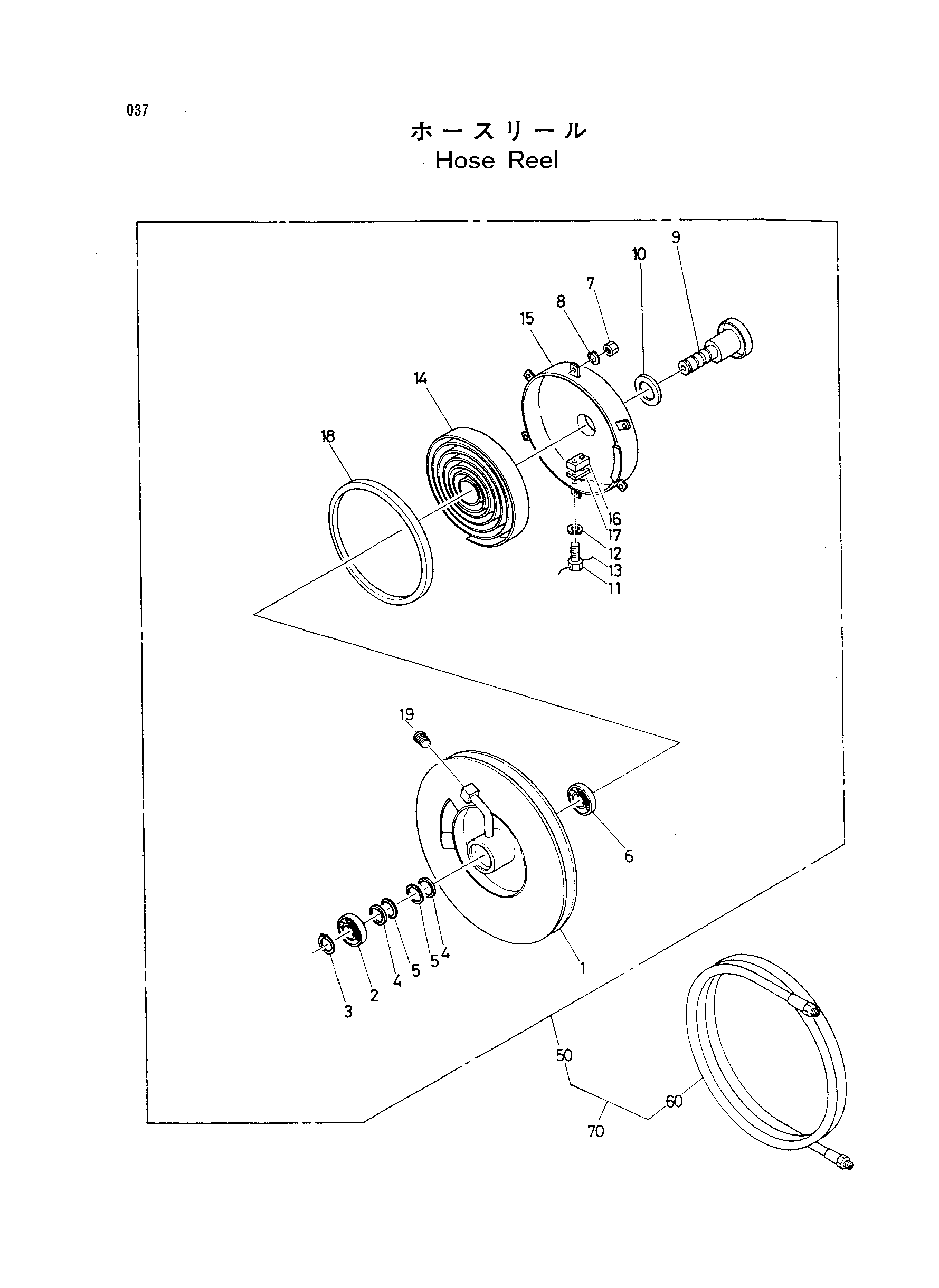

Заводская схема «Шланг реел» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 4202831 | Реел шланг | 1 |
| 2 | 4202832 | Шариковый подшипник | 1 |
| 3 | 4202833 | Стопорное кольцо | 1 |
| 4 | 4202834 | Уплотнительное кольцо | 2 |
| 5 | 4202835 | Рунг бакк-уп | 2 |
| 6 | 4202836 | Шариковый подшипник | 1 |
| 7 | 4202837 | Гайка | 6 |
| 8 | 4202471 | Пружинная шайба | 6 |
| 9 | 4202838 | Палец | 1 |
| 10 | 4202839 | Кольцо фелт | 1 |
| 11 | 4202840 | Болт | 4 |
| 12 | 4202841 | Пружинная шайба | 4 |
| 13 | 4202842 | Провод | 2 |
| 14 | 4202843 | Пружина | 1 |
| 15 | 4202844 | Корпус | 1 |
| 16 | 4202845 | Пластина | 1 |
| 17 | 4202846 | Пластина | 1 |
| 18 | 4202847 | Резиновая прокладка | 1 |
| 19 | 4202848 | Пробка | 1 |
| 50 | 4202849 | Реел шланг | 1 |
| 60 | 4202850 | Шланг | 1 |
| 70 | 4196554 | Реел в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
