Стрела трубопроводы — HITACHI TH55ED

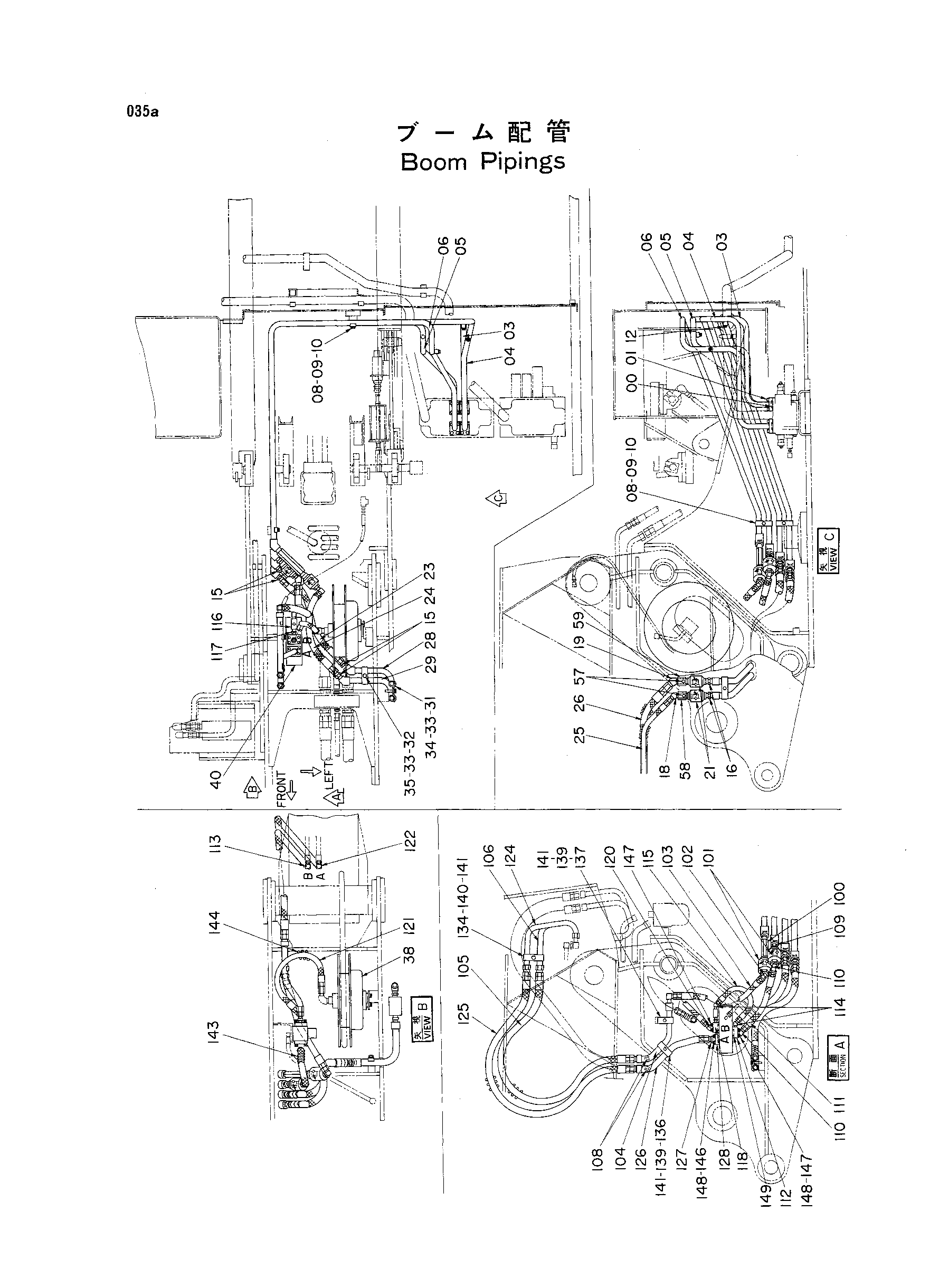

Заводская схема «Стрела трубопроводы» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	A811035	Уплотнительное кольцо	4
01	M341032	Болт с внутренним шестигранником	16
03	7017625	Трубка	1
04	7017624	Трубка	1
05	7017623	Трубка	1
06	7017622	Трубка	1
08	4053596	Хомут трубки	4
09	A590912	Пружинная шайба	4
10	J901255	Болт	4
12	94-2022	Пробка	4
15	94-1304	Адаптер	4
16	94-1704	Адаптер	2
18	94-1503	Угловой штуцер	1
19	94-1504	Угловой штуцер	1
21	4062423	Клапан	2
23	4159537	Шланг	1
24	4034721	Шланг	1
25	4196216	Шланг	1
26	4196217	Шланг	1
28	8037214	Трубка	1
29	8037213	Трубка	1
31	4196474	Хомут	1
32	4053596	Хомут трубки	1
33	A590912	Пружинная шайба	2
34	J901245	Болт	1
35	J901255	Болт	1
38	4196554	Шланг реел в сборе	1
40	4196555	Электромагнитный клапан	1
57	94-2012	Пробка	4
58	4196496	Переходник S	1
59	4197317	Переходник S	1
100	4197114	Адаптер	1
101	4062423	Клапан	2
102	94-1404	Угловой штуцер	2
103	4159536	Шланг	1
104	9726809	Трубка	1
105	4193885	Шланг	1
106	9726821	Трубка	1
108	94-2012	Пробка	2
109	94-1704	Адаптер	1
110	94-1504	Угловой штуцер	2
111	4159534	Шланг	1
112	4197116	Фланец	1
113	4198364	Угловой штуцер	1
114	94-1501	Угловой штуцер	2
115	4067532	Шланг	1
116	4132836	Обратный клапан	1
117	94-1701	Адаптер	1
118	4197118	Фланец	1
120	94-1503	Угловой штуцер	1
121	4067535	Шланг	1
122	4198365	Угловой штуцер	1
124	9726822	Трубка	1
125	4196254	Шланг	1
126	8037382	Трубка	1
127	94-1304	Адаптер	1
128	4197115	Фланец	1
134	445052	Хомут трубки	1
136	4053596	Хомут трубки	1
137	4053595	Хомут трубки	1
139	J901255	Болт	2
140	J901235	Болт	1
141	A590912	Пружинная шайба	3
143	4044420	Защитный кожух	3
144	4053612	Защитный кожух	1
146	M341036	Болт с внутренним шестигранником	4
147	M341050	Болт с внутренним шестигранником	8
148	A590910	Пружинная шайба	12
149	A811025	Уплотнительное кольцо	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
