Основной тормоз — HITACHI TH55ED

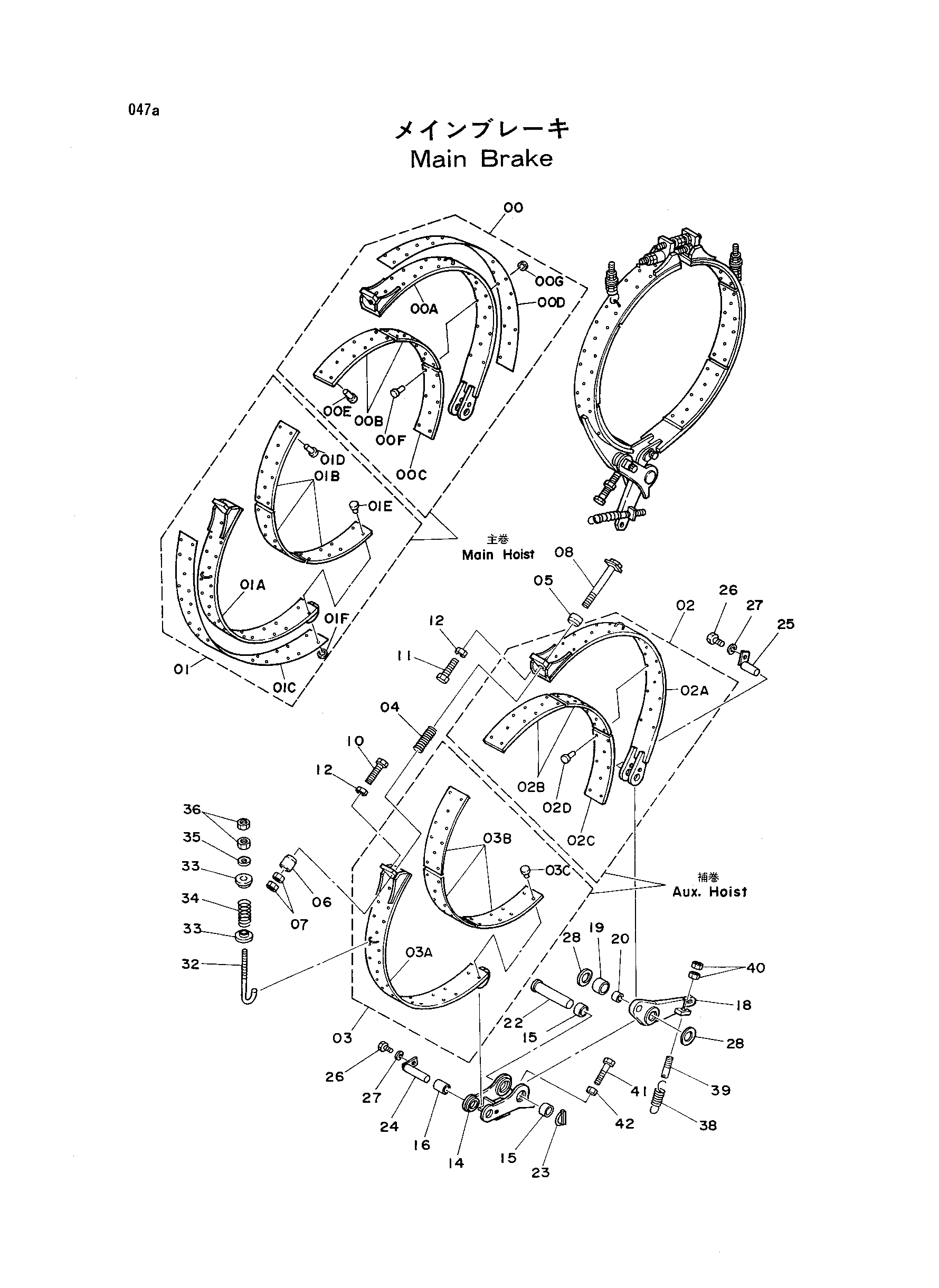

Заводская схема «Основной тормоз» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9071159	Лента ливе	1
00A	7014055	Лента ливе	1
00B	4179534	Накладка	2
00C	4179535	Накладка	1
00D	3032378	Регулировочная шайба	5
00E	944582	Ривет 18	3
00F	4029757	Ривет 25	25
00G	A590106	Плоская шайба	25
01	9071160	Лента деад	1
01A	7012554	Лента деад	1
01B	4179534	Накладка	3
01C	3027831	Регулировочная шайба	5
01D	944582	Ривет 18	9
01E	4029757	Ривет 25	19
01F	A590106	Плоская шайба	19
02	9054137	Лента ливе	1
02A	7014055	Лента ливе	1
02B	4142234	Накладка	2
02C	4156840	Накладка	1
02D	944582	Заклёпка	28
03	9048530	Лента деад	1
03A	7012554	Лента деад	1
03B	4142234	Накладка	3
03C	944582	Заклёпка	28
04	411078	Пружина	2
05	4080915	Сиденье	2
06	4142236	Сиденье	2
07	M512419	Гайка	4
08	9703687	Болт	2
10	4156839	Болт	2
11	M262090	Болт	2
12	J951020	Гайка	4
14	8029021	Тяга	2
15	4142243	Втулка	4
16	4142242	Втулка	2
18	9719921	Рычаг	2
19	4142235	Втулка	2
20	4142241	Втулка	2
22	4142237	Палец	2
23	9700006	Палец кольцо	2
24	9717685	Палец	2
25	9717684	Палец	2
26	J901225	Болт	4
27	A590912	Пружинная шайба	4
28	4155369	Регулировочная шайба	8
32	4080919	Шток	4
33	411108	Седло пружины	8
34	413428	Пружина	4
35	A590108	Шайба	4
36	M500807	Гайка	8
38	425562	Пружина	2
39	4199886	Шток	2
40	J950012	Гайка	4
41	M261611	Болт	2
42	J950016	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
