Ход трубопроводы (гусеница) — HITACHI TH55ED

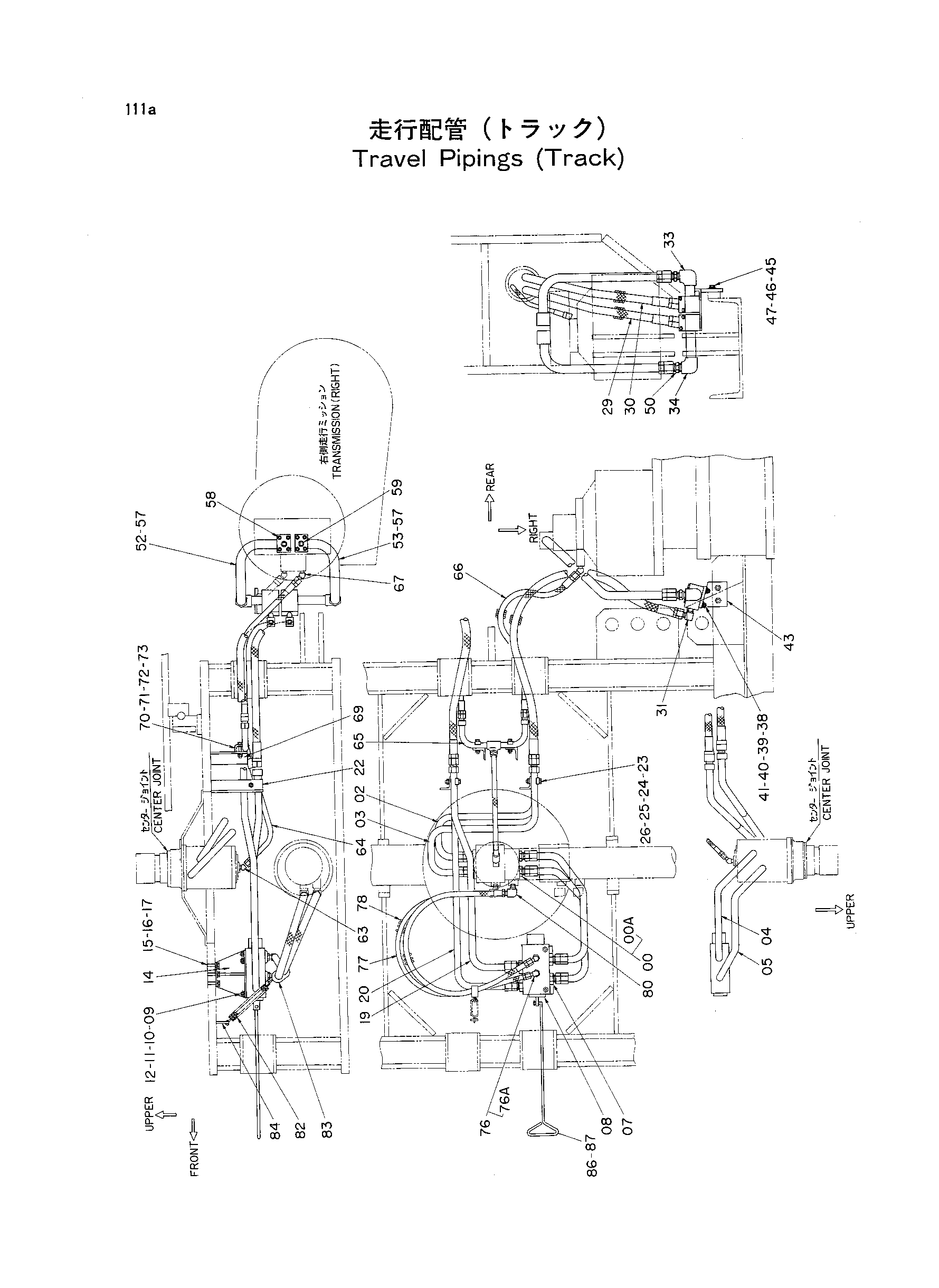

Заводская схема «Ход трубопроводы (гусеница)» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042033 | Адаптер | 4 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 8037113 | Трубка (TR1) | 1 |
| 03 | 8037114 | Трубка (TR2) | 1 |
| 04 | 8037115 | Трубка (TL3) | 1 |
| 05 | 8037116 | Трубка (TL4) | 1 |
| 07 | 4129457 | Адаптер | 4 |
| 08 | 4140617 | Гидрораспределитель | 1 |
| 09 | M341200 | Болт с внутренним шестигранником | 3 |
| 10 | A590112 | Шайба | 3 |
| 11 | A590912 | Пружинная шайба | 3 |
| 12 | J950012 | Гайка | 3 |
| 14 | 8029445 | Кронштейн | 1 |
| 15 | J901230 | Болт | 3 |
| 16 | A590112 | Шайба | 3 |
| 17 | A590912 | Пружинная шайба | 3 |
| 19 | 9720208 | Трубка (TLV1) | 1 |
| 20 | 9720209 | Трубка (TLV2) | 1 |
| 22 | 4162874 | Опора | 2 |
| 23 | 4053596 | Хомут трубки | 2 |
| 24 | J901260 | Болт | 2 |
| 25 | A590912 | Пружинная шайба | 2 |
| 26 | J950012 | Гайка | 2 |
| 29 | 4193884 | Шланг | 2 |
| 30 | 4193885 | Шланг | 2 |
| 31 | 94-1404 | Угловой штуцер | 4 |
| 33 | 9726639 | Трубка (TM) R | 1 |
| 33 | 9726642 | Трубка (TM) L | 1 |
| 34 | 9726640 | Трубка (TM) R | 1 |
| 34 | 9726641 | Трубка (TM) L | 1 |
| 38 | J901080 | Болт | 8 |
| 39 | A590110 | Шайба | 8 |
| 40 | A590910 | Пружинная шайба | 8 |
| 41 | J950010 | Гайка | 8 |
| 43 | 8037118 | Кронштейн | 1 |
| 43 | 8037117 | Кронштейн | 1 |
| 45 | J901635 | Болт | 4 |
| 46 | A590116 | Шайба | 4 |
| 47 | A590916 | Пружинная шайба | 4 |
| 50 | 94-1305 | Адаптер | 4 |
| 52 | 8031255 | Трубка (TR) R | 1 |
| 52 | 8031258 | Трубка (TL) L | 1 |
| 53 | 8031256 | Трубка (TR) R | 1 |
| 53 | 8031257 | Трубка (TL) L | 1 |
| 57 | A811030 | Уплотнительное кольцо | 4 |
| 58 | M341056 | Болт с внутренним шестигранником | 16 |
| 59 | 94-2012 | Пробка | 4 |
| 63 | 94-1502 | Угловой штуцер | 1 |
| 64 | 4055247 | Шланг | 1 |
| 65 | 9719788 | Трубка (TD-1) | 1 |
| 66 | 4193886 | Шланг | 2 |
| 67 | 94-1503 | Угловой штуцер | 2 |
| 69 | 4140576 | Опора | 2 |
| 70 | 4053594 | Хомут трубки | 2 |
| 71 | J901050 | Болт | 2 |
| 72 | A590910 | Пружинная шайба | 2 |
| 73 | J950010 | Гайка | 2 |
| 76 | 4037760 | Угловой штуцер | 2 |
| 76A | 4506418 | Уплотнительное кольцо | 1 |
| 77 | 4125588 | Шланг | 2 |
| 78 | 4053607 | Защитный кожух | 2 |
| 80 | 94-0632 | Угловой штуцер | 2 |
| 82 | 423 | Пружина | 1 |
| 83 | 4081118 | Хомут | 1 |
| 84 | 4081117 | Кронштейн | 1 |
| 86 | 4086960 | Шток | 1 |
| 87 | A762520 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
