Пилотный трубопроводы (5) — HITACHI TH55ED

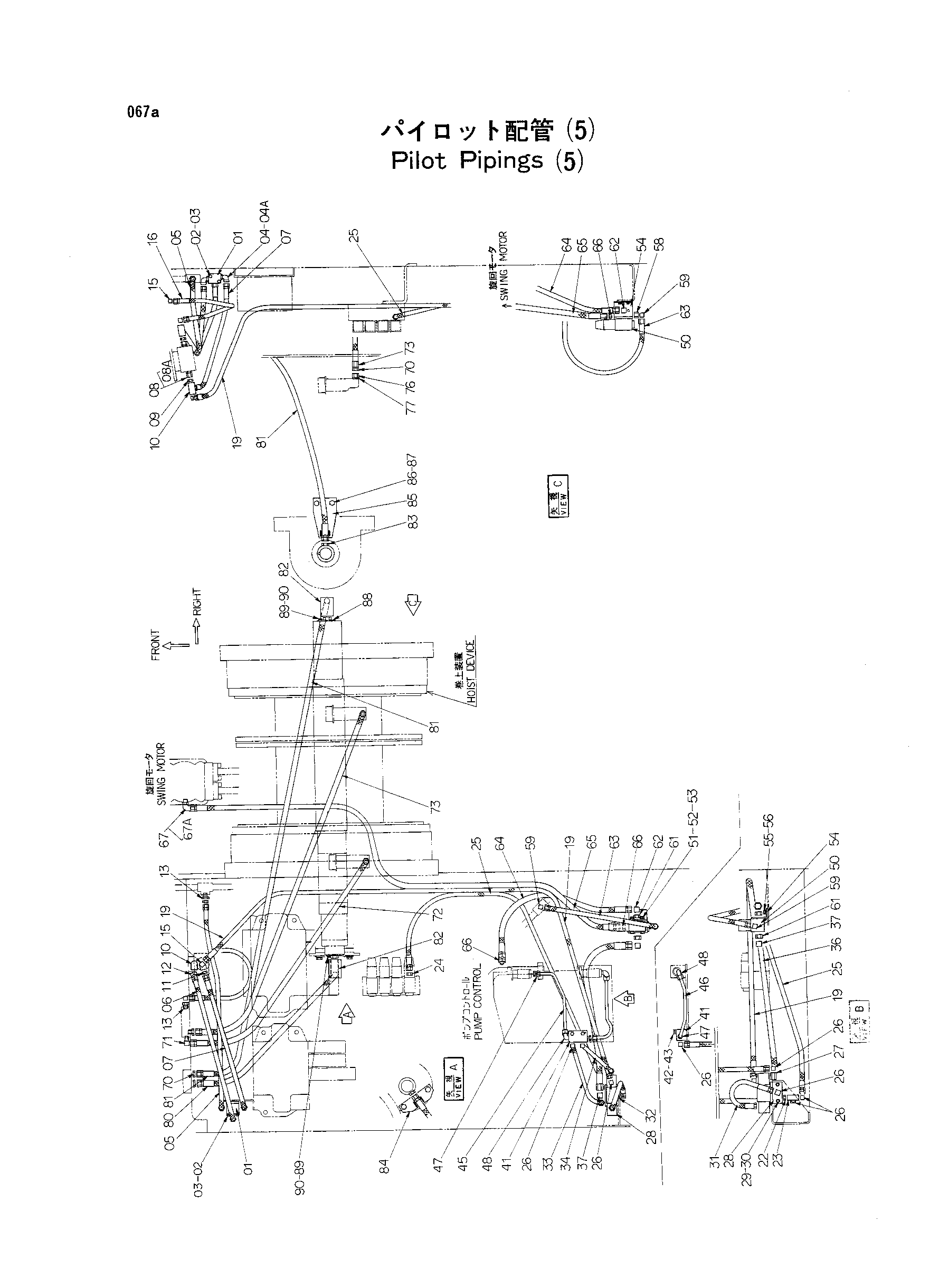

Заводская схема «Пилотный трубопроводы (5)» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4135337	Клапан выключатель	1
02	J900650	Болт	2
03	A590906	Пружинная шайба	2
04	4112300	Угловой штуцер	3
04A	957366	Уплотнительное кольцо	1
05	4142628	Шланг	1
06	4157603	Шланг	1
07	4015462	Шланг	1
08	4138898	Адаптер	2
08A	957366	Уплотнительное кольцо	1
09	94-1701	Адаптер	2
10	94-0660	Тройник	2
11	94-1301	Адаптер	2
12	94-1501	Угловой штуцер	1
13	94-1601	Переходник	2
15	94-1401	Угловой штуцер	3
16	4156499	Шланг	1
19	4143400	Шланг	1
22	94-1701	Адаптер	1
23	94-0660	Тройник	1
24	94-1301	Адаптер	1
25	4072745	Шланг	1
26	94-1401	Угловой штуцер	5
27	4085073	Адаптер	1
28	4195871	Клапан	1
29	J900870	Болт	2
30	A590908	Пружинная шайба	2
31	4159566	Шланг	1
32	94-1601	Переходник	1
33	4055203	Шланг	1
34	4158042	Шланг	1
36	4010034	Шланг	1
37	94-1402	Угловой штуцер	2
41	4197517	Брокк	1
42	J900860	Болт	2
43	A590908	Пружинная шайба	2
45	4197518	Трубка	1
46	4197519	Трубка	1
47	4130170	Штуцер трубки	2
48	4130176	Штуцер трубки	2
50	4155364	Клапан SOL.	1
51	J900865	Болт	2
52	A590908	Пружинная шайба	2
53	M500807	Гайка	2
54	4197604	Кронштейн	1
55	J900614	Болт	2
56	A590906	Пружинная шайба	2
58	4015427	Адаптер	1
59	94-1401	Угловой штуцер	2
61	4184799	Адаптер	2
62	94-1402	Угловой штуцер	1
63	4022544	Шланг	1
64	4157626	Шланг	1
65	4151833	Шланг	1
66	4144089	Адаптер	2
67	4133249	Угловой штуцер	1
67A	957366	Уплотнительное кольцо	1
70	94-1302	Адаптер	4
71	94-1402	Угловой штуцер	2
72	4158054	Шланг	1
73	4151833	Шланг	1
76	4000585	Адаптер	2
77	499107	Прокладка	2
80	4023009	Шланг	1
81	4072599	Шланг	1
82	4167389	Уплотнение ротор	2
83	4144089	Адаптер	2
84	9726738	Кронштейн	1
85	9726737	Кронштейн	1
86	J901016	Болт	2
87	A590910	Пружинная шайба	2
88	4175079	Стопорная пластина	2
89	4174540	Болт	2
90	A590906	Пружинная шайба	2
93	4055312	Зажим	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
