Дополнительный. гусёк стрелы — HITACHI TH55ED

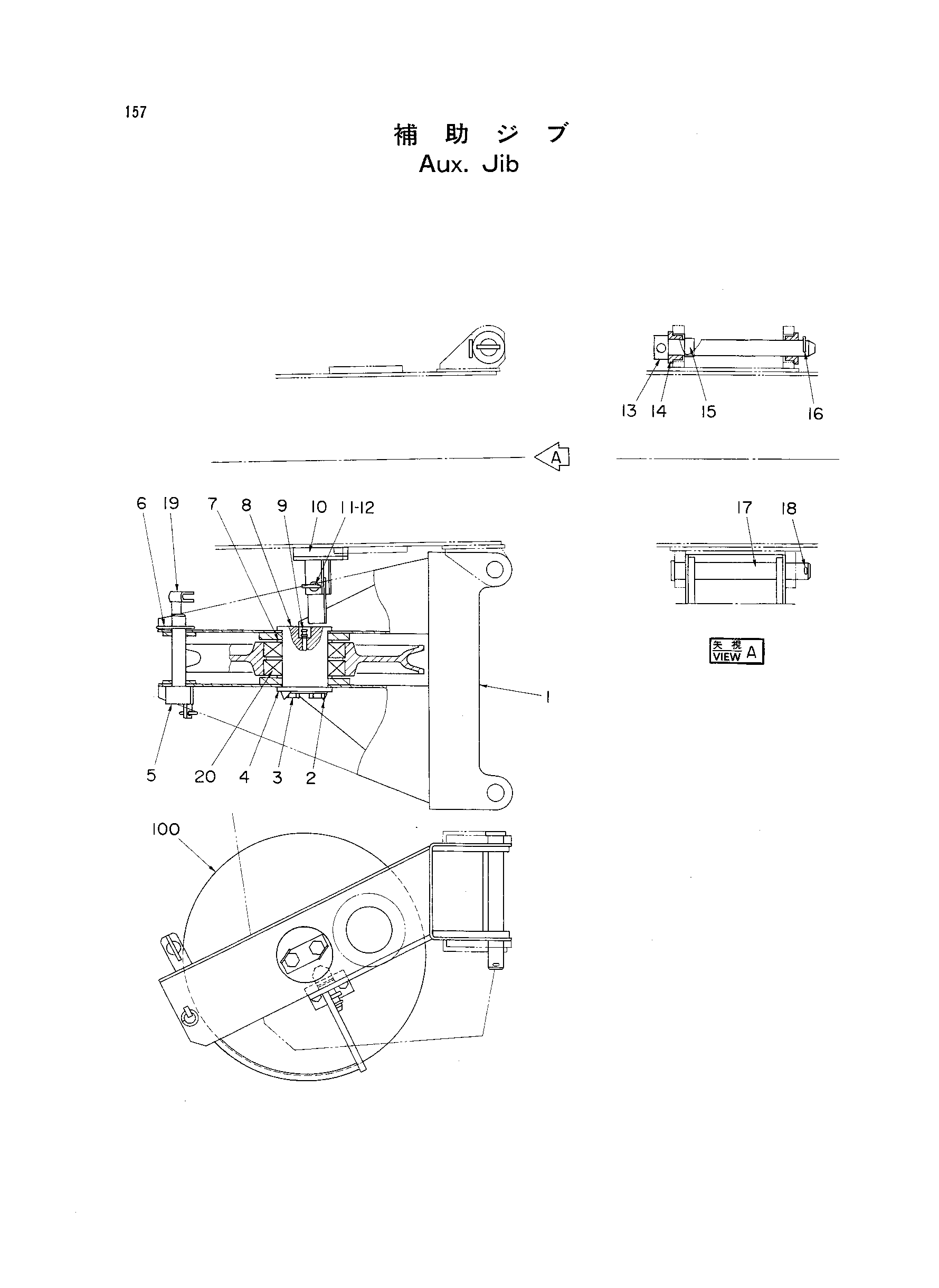

Заводская схема «Дополнительный. гусёк стрелы» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4195889 | Гусёк стрелы | 1 | |
| 1 | 4202851 | Кронштейн | 1 |
| 2 | 4202852 | Пластина | 1 |
| 3 | 4202853 | Болт | 2 |
| 4 | 4202854 | Пластина | 1 |
| 5 | 4202855 | Палец | 1 |
| 6 | 4202856 | Палец стопорный | 1 |
| 7 | 4202857 | Проставка | 2 |
| 8 | 4202858 | Палец | 1 |
| 9 | 4202859 | Штуцер | 1 |
| 10 | 4202860 | Опора | 1 |
| 11 | 4202861 | Палец стопорный | 1 |
| 12 | 4202862 | Палец | 1 |
| 13 | 4202863 | Палец | 1 |
| 14 | 4202864 | Бобышка | 2 |
| 15 | 4202865 | Пластина | 1 |
| 16 | 4202866 | Палец стопорный | 1 |
| 17 | 4202867 | Палец | 1 |
| 18 | 4202868 | Шплинт | 1 |
| 19 | 4202869 | Жгут проводов | 1 |
| 20 | 4202870 | Шариковый подшипник | 2 |
| 100 | 3001775 | Канатный блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
