Основной тормоз рычаг — HITACHI TH55ED

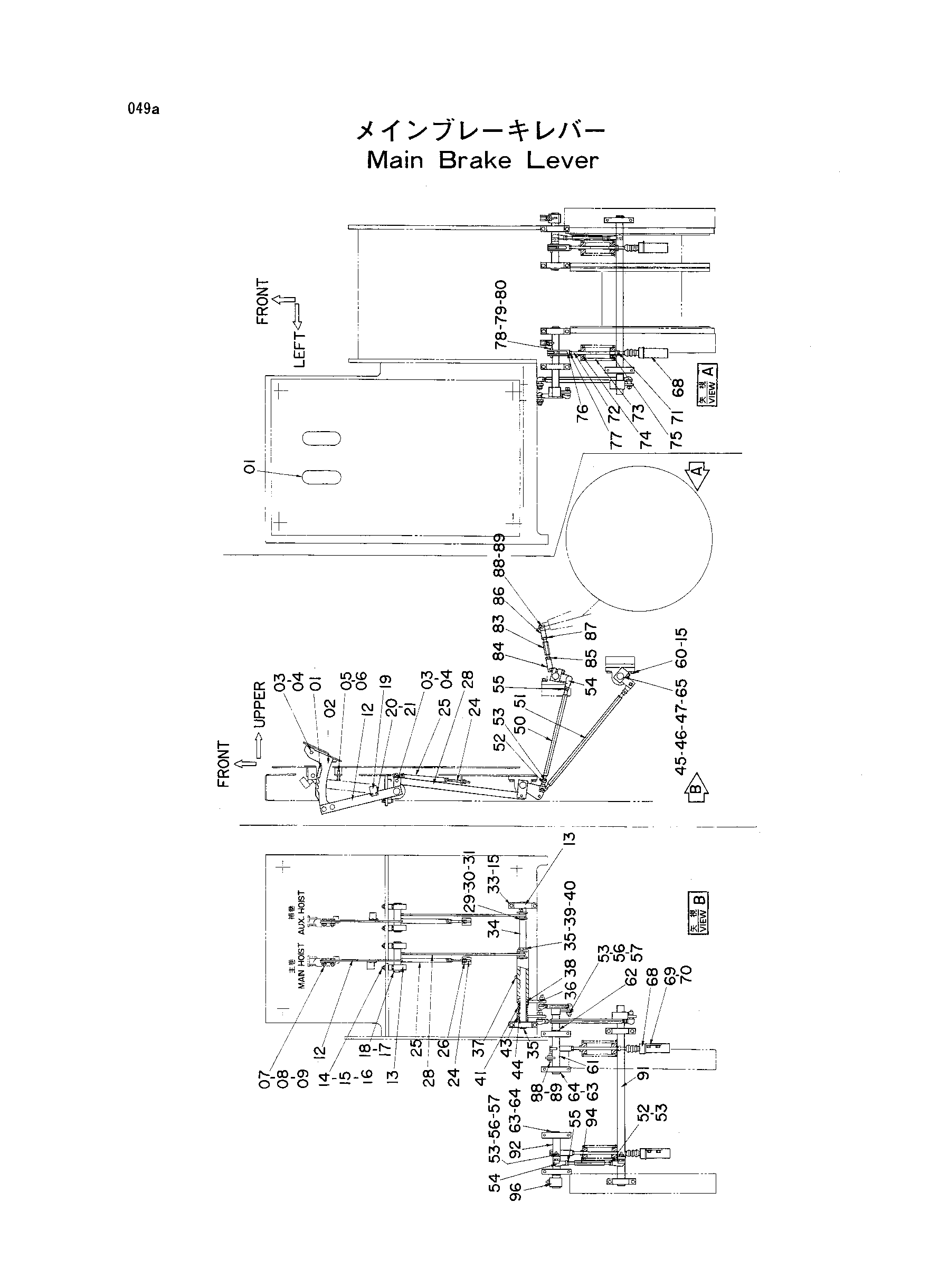

Заводская схема «Основной тормоз рычаг» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8030875	Накладка	2
02	4155723	Педаль	2
03	A751444	Палец	4
04	A764020	Шплинт	8
05	M261050	Болт	2
06	J950010	Гайка	2
07	J901435	Болт	4
08	A590914	Пружинная шайба	4
09	J950014	Гайка	4
12	8037411	Рычаг	2
13	942014	Блок	12
14	J901255	Болт	8
15	A590912	Пружинная шайба	24
16	J950012	Гайка	8
17	441273	Регулировочная шайба	4
18	929231	Кольцо	4
19	4197281	Кронштейн	2
20	M430613	Винт	4
21	A590906	Пружинная шайба	4
24	4140813	Шток	2
25	41564	Пружина растяжения	2
26	J950010	Гайка	4
28	9726877	Шток	2
29	4156607	Палец	2
30	A590112	Шайба	2
31	A764020	Шплинт	2
33	J901245	Болт	4
34	8037412	Мост	1
35	929231	Кольцо	2
36	8037413	Рычаг	1
37	J75481	Штуцер	1
38	944503	Игольчатый подшипник	2
39	47469	Уплотнение	2
40	445076	Крышка	2
41	4197282	Проставка	1
43	9726878	Рычаг	1
44	41504	Шпонка воодруфф	4
45	J901065	Болт	4
46	A590910	Пружинная шайба	4
47	J950010	Гайка	4
50	4197283	Шток	1
51	4197284	Шток	1
52	4154626	Шарнир	3
53	J950014	Гайка	9
54	4154627	Шарнир	3
55	J955014	Гайка L	3
56	4020443	Стопорная шайба	6
57	A590914	Пружинная шайба	6
60	J901240	Болт	12
61	8037248	Мост	1
62	929231	Кольцо	6
63	458067	Проставка 4.0	3
64	418890	Регулировочная шайба 1.0	10
65	9726735	Рычаг	2
68	4124124	Гидроцилиндр. масляный	2
69	J901235	Болт	4
70	A590912	Пружинная шайба	4
71	J952014	Гайка	6
72	4146925	Шток	2
73	4079631	Пружина	2
74	4091729	Сиденье	2
75	4091726	Сиденье	2
76	4142244	Концевой вилка	2
77	J950014	Гайка	2
78	4001826	Палец	2
79	A590114	Шайба	4
80	A763020	Шплинт	4
83	4196548	Шток	2
84	4196547	Концевой вилка(правый)	2
85	J950014	Гайка	2
86	4137328	Концевой вилка(левый)	2
87	J955014	Гайка L	2
88	A751444	Палец	4
89	A764020	Шплинт	8
91	8037249	Мост	1
92	8037247	Мост	1
94	4196549	Шток	1
96	9726736	Рычаг	1
