Бортовой редуктор — HITACHI TH55ED

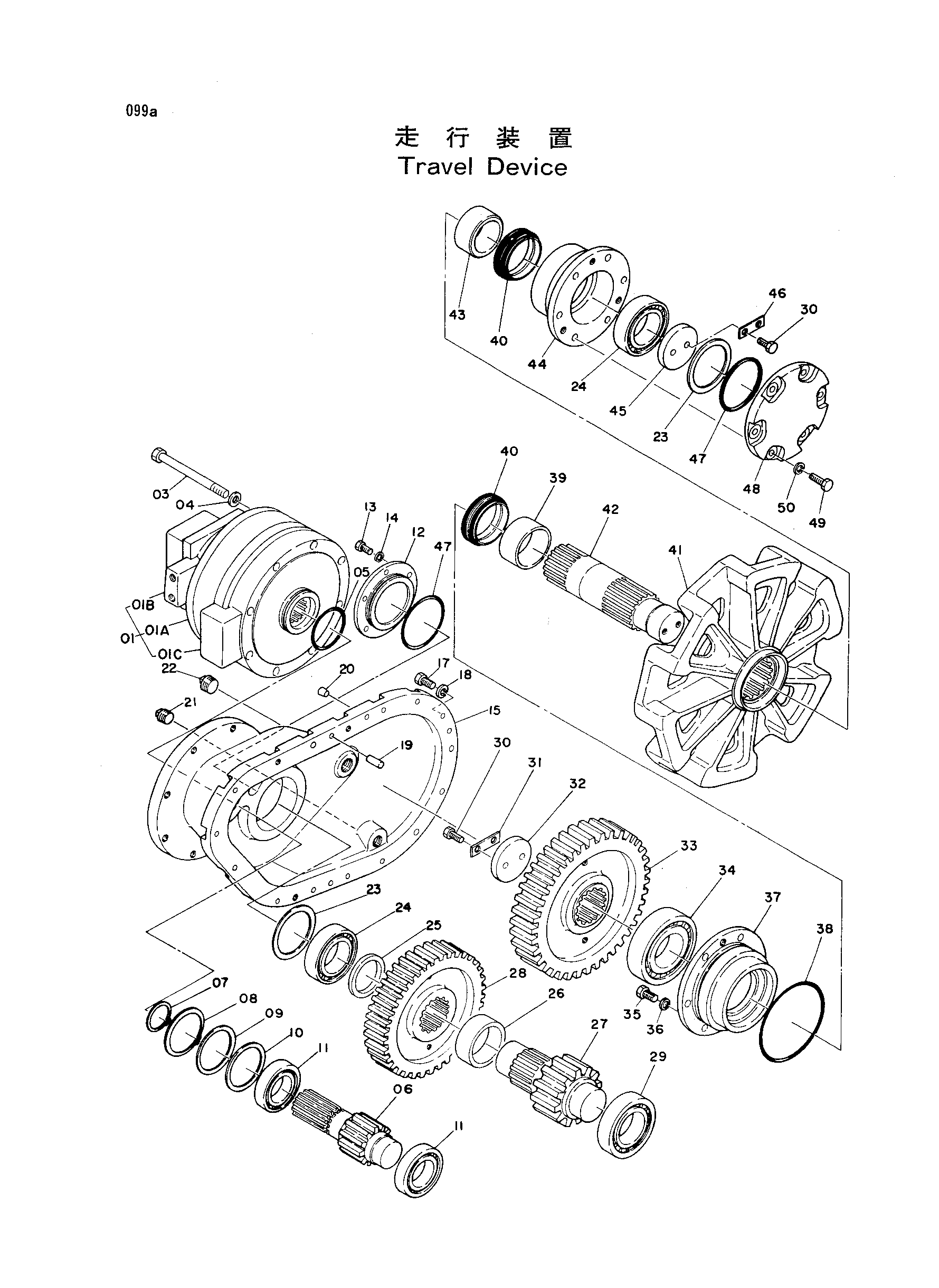

Заводская схема «Бортовой редуктор» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9030068	Гидромотор	1
01A	9027112	Гидромотор	1
01B	4046888	Тормозной клапан	1
01C	9014148	Клапан редусхинг	1
01	9030069	Гидромотор	1
01A	9027113	Гидромотор	1
01B	4046888	Тормозной клапан	1
01C	9014148	Клапан редусхинг	1
03	4050950	Болт	12
04	4018545	Шайба	12
05	A810125	Уплотнительное кольцо	2
06	3013786	Вал ведущая шестерня	2
07	954442	Стопорное кольцо	2
08	959503	Стопорное кольцо	2
09	4046481	Регулировочная шайба 0.5	4
10	4036771	Регулировочная шайба 0.2	5
11	971201	Подшипник. спх.рол.	4
12	4064167	Крышка	2
13	M211228	Болт	10
14	A590912	Пружинная шайба	10
15	2003399	Крышка	1
15	2003400	Крышка	1
17	M111636	Болт 16X35.5	34
18	A590916	Пружинная шайба	34
19	J401650	Установочный штифт	4
20	428028	Пробка	6
21	J75210	Пробка	2
22	J75214	Пробка	2
23	4511319	Регулировочная шайба	10
24	4510123	Подшипник. спх.рол.	4
25	4064166	Проставка	2
26	4064165	Проставка	2
27	3009870	Вал ведущая шестерня	2
28	3013785	Шестерня	2
29	4046480	Роликовый подшипник	2
30	M111640	Болт	8
31	4503092	Стопорная пластина	2
32	4508186	Пластина	2
33	3004841	Шестерня	2
34	4510122	Подшипник. спх.рол.	2
35	M111636	Болт 16X35.5	12
36	A590916	Пружинная шайба	12
37	2001096	Картридж	2
38	A810220	Уплотнительное кольцо	2
39	4036764	Проставка	2
40	4110363	Комплект уплотнений	4
41	1001083	Тумблер дривинг	2
42	3004893	Вал	2
43	4511828	Проставка	2
44	2500135	Картридж	2
45	4510118	Пластина	2
46	4510117	Стопорная пластина	2
47	A810150	Уплотнительное кольцо	4
48	3502364	Крышка	2
49	M111650	Болт	12
50	A590916	Пружинная шайба	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
