Крюк 5T (масса дрилл) — HITACHI TH55ED

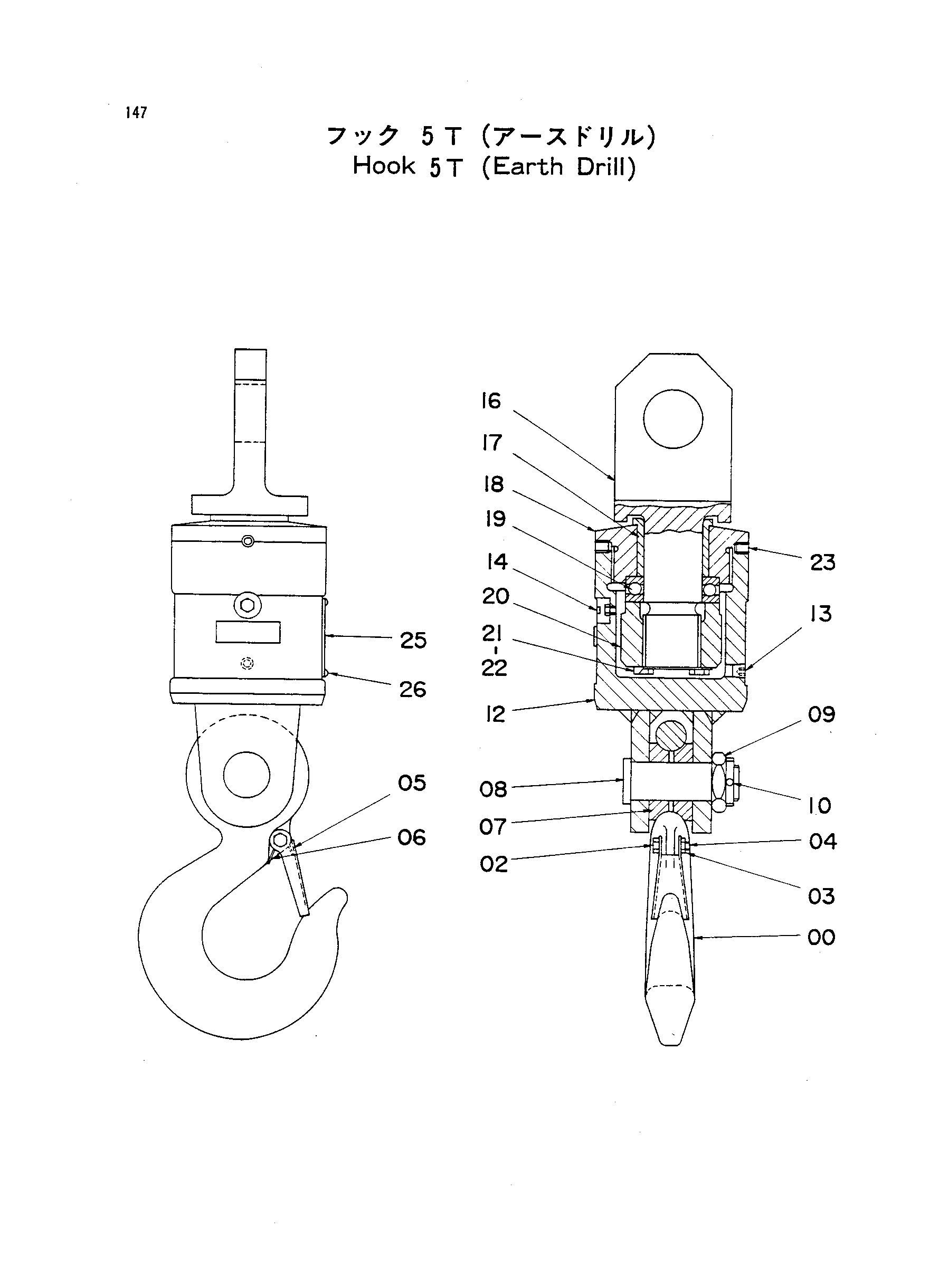

Заводская схема «Крюк 5T (масса дрилл)» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9048550 | Крюк 5T | 1 | |
| 00 | 2017147 | Крюк | 1 |
| 02 | 4142218 | Болт | 1 |
| 03 | M500605 | Гайка | 1 |
| 04 | A761610 | Шплинт | 1 |
| 05 | 4142304 | Кронштейн | 1 |
| 06 | 4142305 | Спинг торсион | 1 |
| 07 | 4142306 | Проставка | 2 |
| 08 | 4142307 | Мост | 1 |
| 09 | M532716 | Гайка кастел | 1 |
| 10 | A765050 | Шплинт | 1 |
| 12 | 8026021 | Корпус | 1 |
| 13 | 94-2010 | Пробка | 1 |
| 14 | 4151567 | Штуцер | 1 |
| 16 | 3025891 | Шток винт | 1 |
| 17 | 4142308 | Втулка | 1 |
| 18 | 4142309 | Крышка | 1 |
| 19 | 944344 | Шариковый подшипник | 1 |
| 20 | 4142310 | Гайка роунд | 1 |
| 21 | 4142311 | Стопорная шайба | 1 |
| 22 | J900812 | Болт | 2 |
| 23 | M450808 | Установочный винт | 2 |
| 25 | 495652 | Информационная табличка | 1 |
| 26 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
