Насос рычаг управления — HITACHI TH55ED

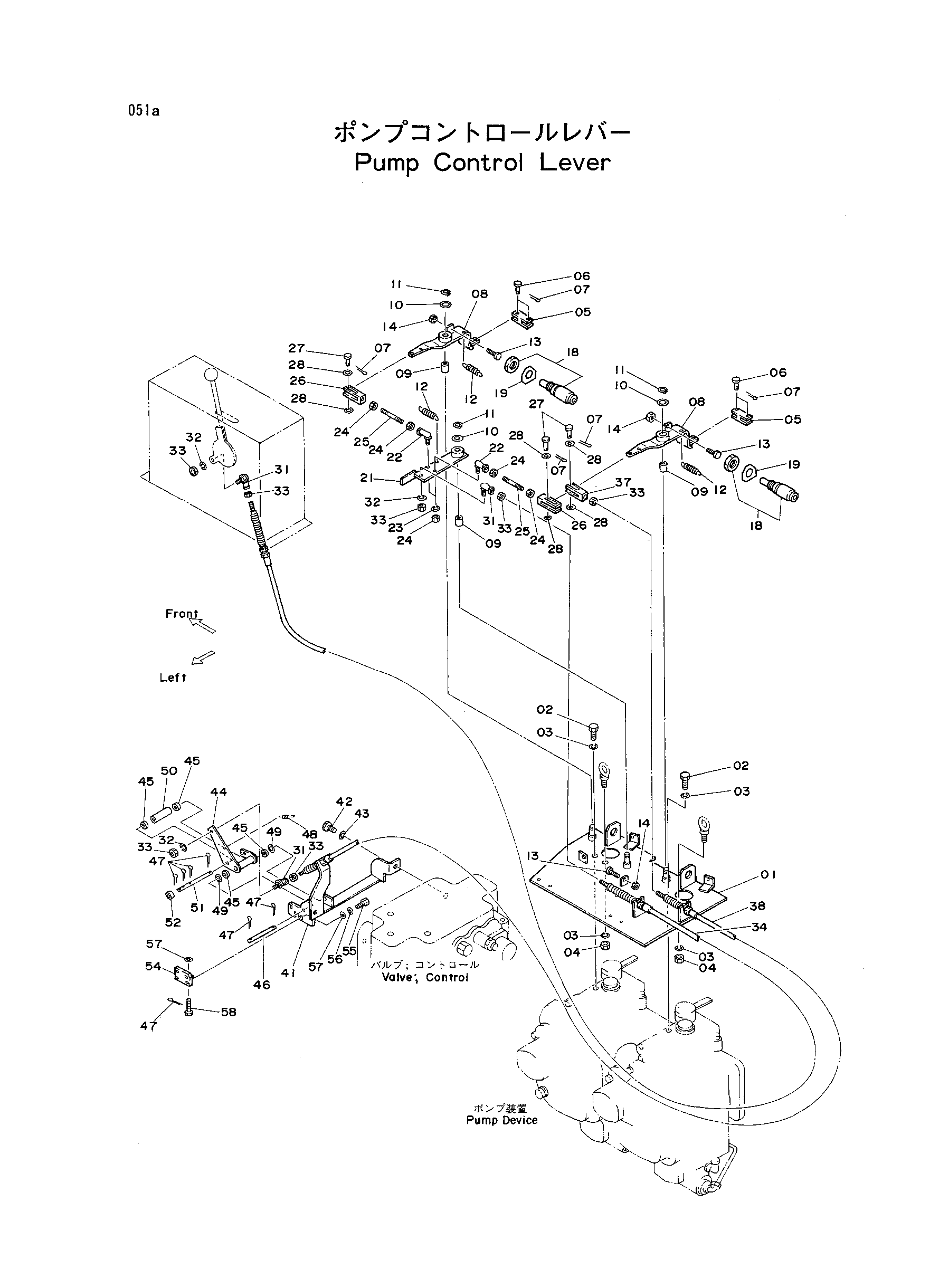

Заводская схема «Насос рычаг управления» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7017750	Базовый	1
02	J901255	Болт	2
03	A590912	Пружинная шайба	4
04	J950012	Гайка	2
05	4197481	Шток	2
06	4197482	Палец	4
07	A761610	Шплинт	7
08	8037459	Рычаг	2
09	4077395	Втулка	3
10	A590114	Шайба	3
11	991337	Стопорное кольцо	3
12	415617	Пружина растяжения	3
13	4179041	Механизм натяжения	3
14	4122395	Гайка	3
18	4169379	Гидроцилиндр	2
19	4187005	Стопорная шайба	2
21	9726931	Рычаг	1
22	4056017	Шарнир	2
23	A590906	Пружинная шайба	2
24	M500605	Гайка	6
25	4197483	Шток	2
26	4197484	Концевой вилка	2
27	4174284	Палец	3
28	A590106	Плоская шайба	6
31	4056016	Шарнир	3
32	A590905	Пружинная шайба	3
33	M500504	Гайка	6
34	4197485	Трос управления	1
37	4197486	Концевой вилка	1
38	4197487	Трос управления	1
41	7017751	Кронштейн	1
42	J901025	Болт	2
43	A590910	Пружинная шайба	2
44	8038142	Рычаг	1
45	984597	Шариковый подшипник	4
46	4197488	Палец	1
47	A762013	Шплинт	7
48	415617	Пружина	1
49	A590108	Шайба	3
50	4134818	Ролик	1
51	4197489	Палец	1
52	4134871	Ролик	1
54	9719031	Кронштейн	1
55	J900616	Болт	2
56	A590906	Пружинная шайба	2
57	A590106	Плоская шайба	3
58	4150918	Болт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
