Крюк 20T — HITACHI TH55ED

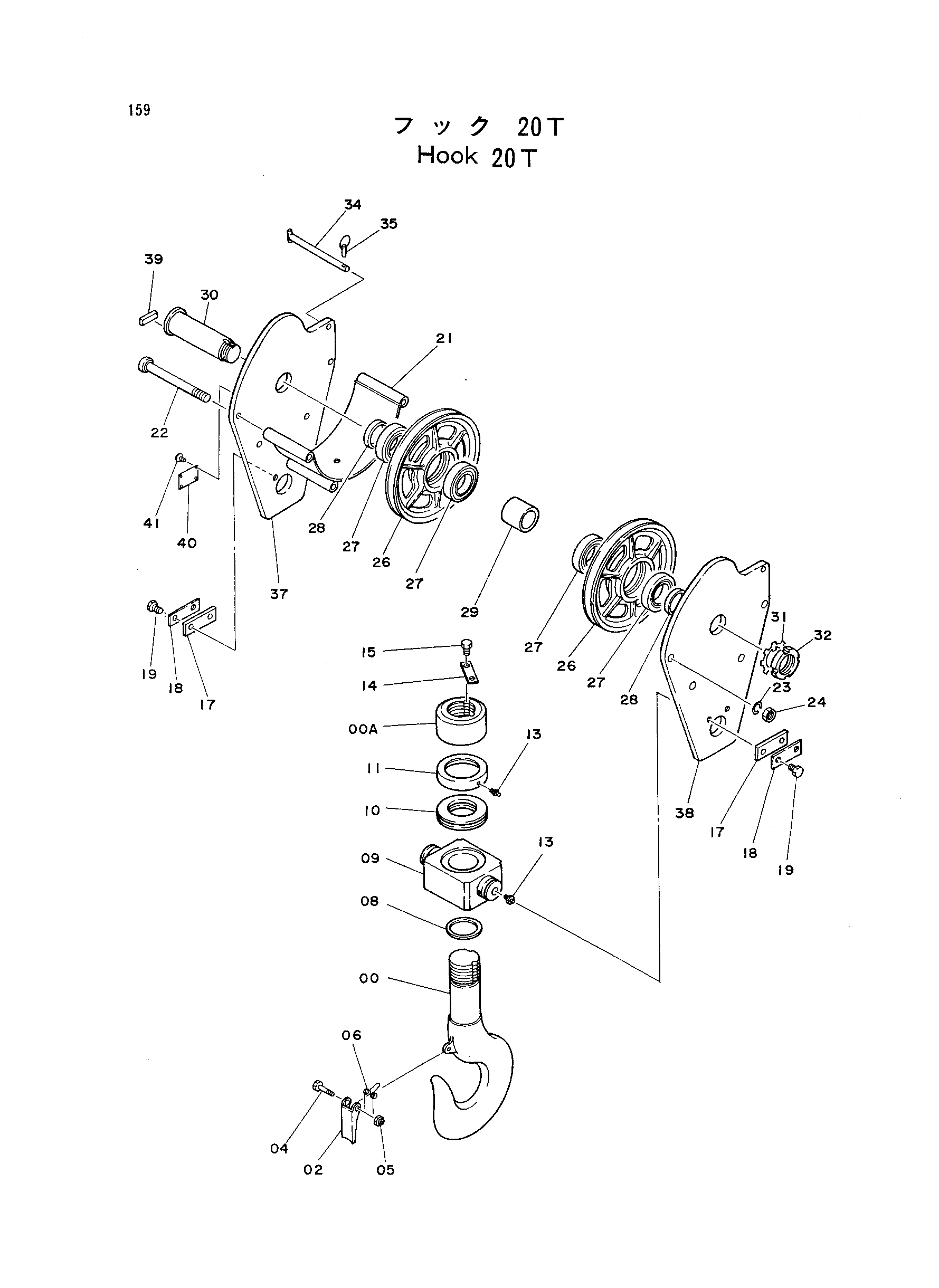

Заводская схема «Крюк 20T» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9059572 | Крюк 20T | 1 | |
| 00-0 | 9059571 | Крюк | 1 |
| 02-0 | 9059570 | Кронштейн в сборе | 1 |
| 02 | 4157804 | Кронштейн | 1 |
| 04 | M211265 | Болт | 1 |
| 05 | M660012 | U-образная гайка | 1 |
| 06 | 4170278 | Пружина торсион | 1 |
| 08 | 4170280 | Проставка | 1 |
| 09 | 3031540 | Труннион | 1 |
| 10 | 4085517 | Шариковый подшипник | 1 |
| 11 | 4170279 | Крышка подшипник | 1 |
| 13 | J75481 | Штуцер | 3 |
| 14 | 4105625 | Стопорная шайба | 1 |
| 15 | 4169514 | Болт | 2 |
| 17 | 4087951 | Стопорная пластина | 2 |
| 18 | 4105625 | Стопорная шайба | 2 |
| 19 | J901635 | Болт | 4 |
| 21 | 8031817 | Направляющая каната | 1 |
| 22 | J951024 | Гайка | 4 |
| 23 | A590924 | Пружинная шайба | 4 |
| 24 | J951024 | Гайка | 4 |
| 26 | 3001775 | Канатный блок | 2 |
| 27 | 971655 | Шариковый подшипник | 4 |
| 28 | 4018678 | Проставка | 2 |
| 29 | 4170281 | Проставка | 1 |
| 30 | 3031541 | Мост | 1 |
| 31 | 454958 | Шайба подшипник. | 1 |
| 32 | 454941 | Гайка подшипник. | 1 |
| 34 | 9722180 | Палец | 1 |
| 35 | 4001834 | Палец кольцо | 1 |
| 37 | 8031815 | Пластина подвес | 1 |
| 38 | 8031816 | Пластина подвес | 1 |
| 39 | 4100956 | Палец | 1 |
| 40 | 495652 | Информационная табличка | 1 |
| 41 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
