Поворот блокировка — HITACHI TH55ED

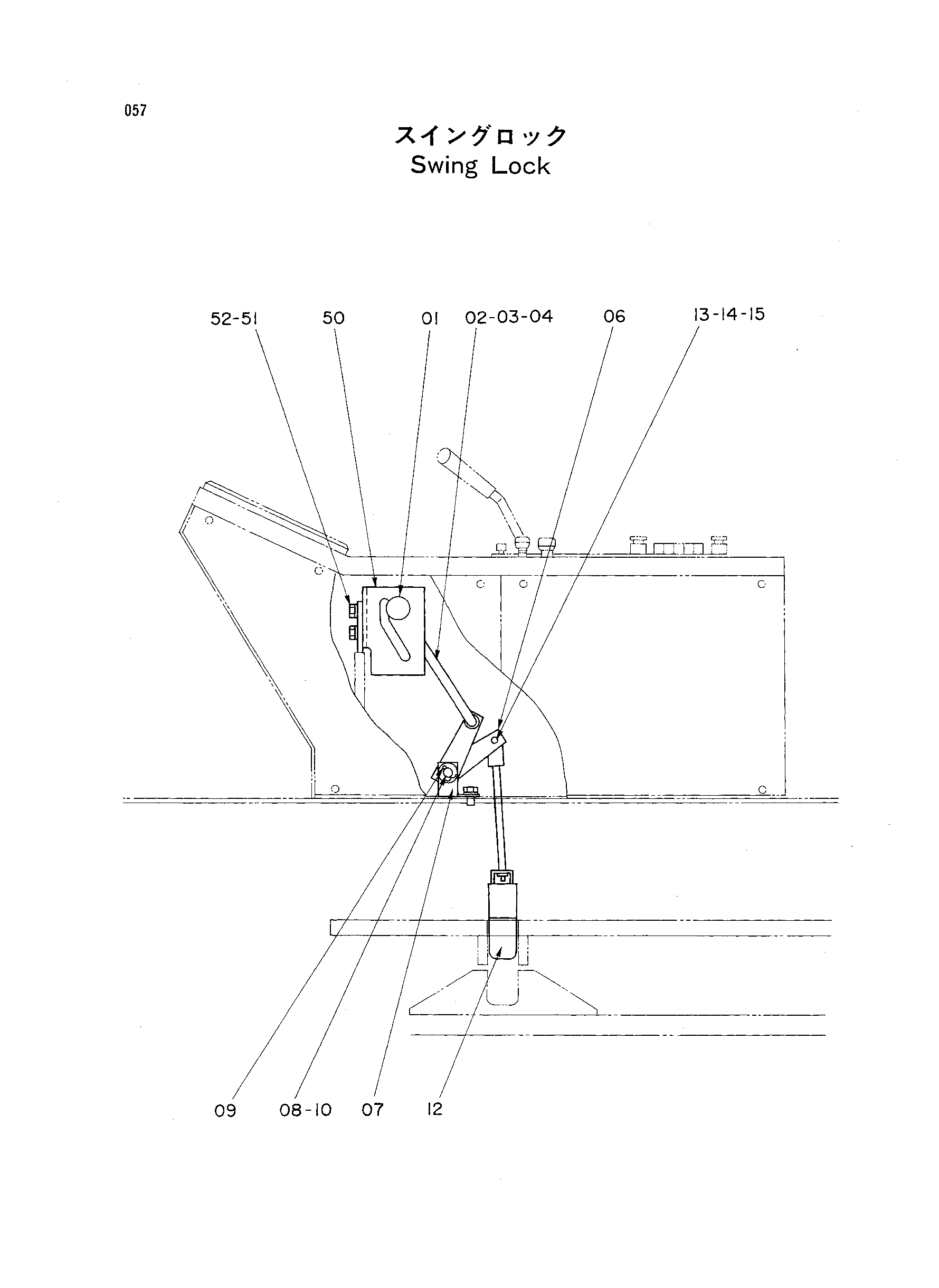

Заводская схема «Поворот блокировка» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 499845 | Рукоятка | 1 |
| 02 | 9726915 | Рычаг | 1 |
| 03 | A590112 | Шайба | 2 |
| 04 | 4022699 | Стопорный палец | 2 |
| 06 | 9726916 | Рычаг | 1 |
| 07 | 4197428 | Кронштейн | 1 |
| 08 | 4197429 | Палец | 1 |
| 09 | A590116 | Шайба | 1 |
| 10 | 4022701 | Стопорный палец | 1 |
| 12 | 9726917 | Блокировка поворот | 1 |
| 13 | A740616 | Палец | 1 |
| 14 | A590106 | Плоская шайба | 1 |
| 15 | 4022696 | Стопорный палец | 1 |
| 50 | 4197520 | Кронштейн | 1 |
| 51 | J901020 | Болт | 2 |
| 52 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
