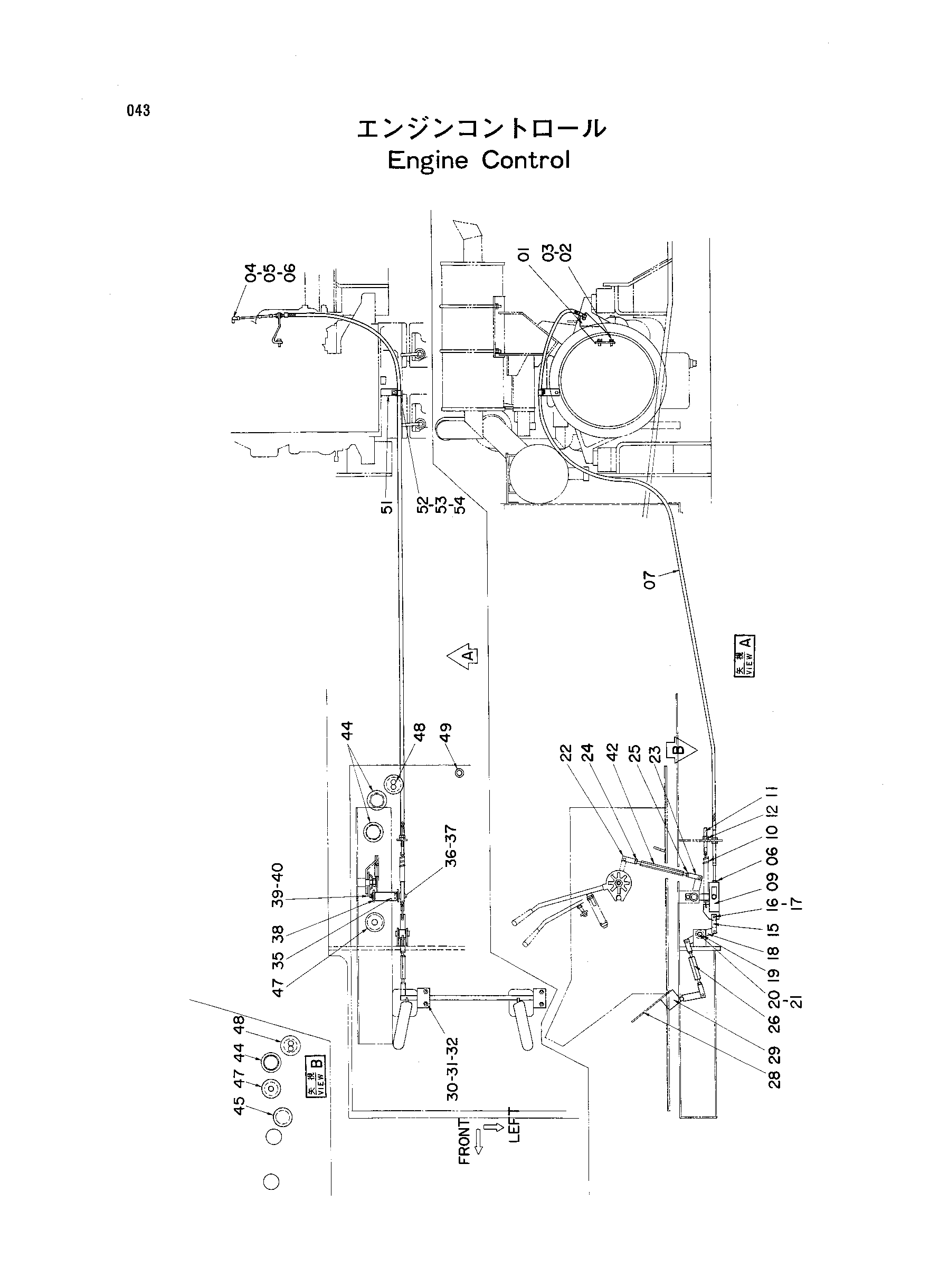

Управление двигателем — HITACHI TH55ED

Заводская схема «Управление двигателем» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4134316	Кронштейн	1
02	M111022	Болт	1
03	A590910	Пружинная шайба	1
04	4056016	Шарнир	1
05	A590905	Пружинная шайба	1
06	M500504	Гайка	3
07	4053233	Трос управления	1
09	4174012	Тяга 150	1
10	423	Пружина	1
11	4140813	Шток	1
12	J950010	Гайка	2
15	4083483	Шток	1
16	A740821	Палец	6
17	A762013	Шплинт	6
18	9726874	Рычаг	1
19	972267	Игольчатый подшипник	1
20	4197278	Палец	1
21	A764028	Шплинт	2
22	M980844	Концевой вилка	2
23	M990844	Концевой вилка	2
24	M500807	Гайка	2
25	M580008	Гайка (левый)	2
26	4197279	Шток	1
28	969343	Крышка	2
29	8037410	Педаль аккел.	1
30	J901030	Болт	4
31	A590910	Пружинная шайба	4
32	J950010	Гайка	4
35	9726875	Рычаг	1
36	J217083	Шайба	1
37	A763016	Шплинт	1
38	9726876	Палец	1
39	J900812	Болт	1
40	A590908	Пружинная шайба	1
42	4197280	Шток	1
44	4509404	Резиновая втулка	1
45	4150707	Резиновая прокладка	3
46	4161991	Резиновая втулка	1
47	4161992	Резиновая втулка	2
48	4161993	Резиновая втулка	2
49	4176549	Резиновая прокладка	2
51	9719005	Кронштейн	1
52	4085447	Хомут	1
53	J900616	Болт	1
54	A590906	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
