Подъёмный механизм устройство — HITACHI TH55ED

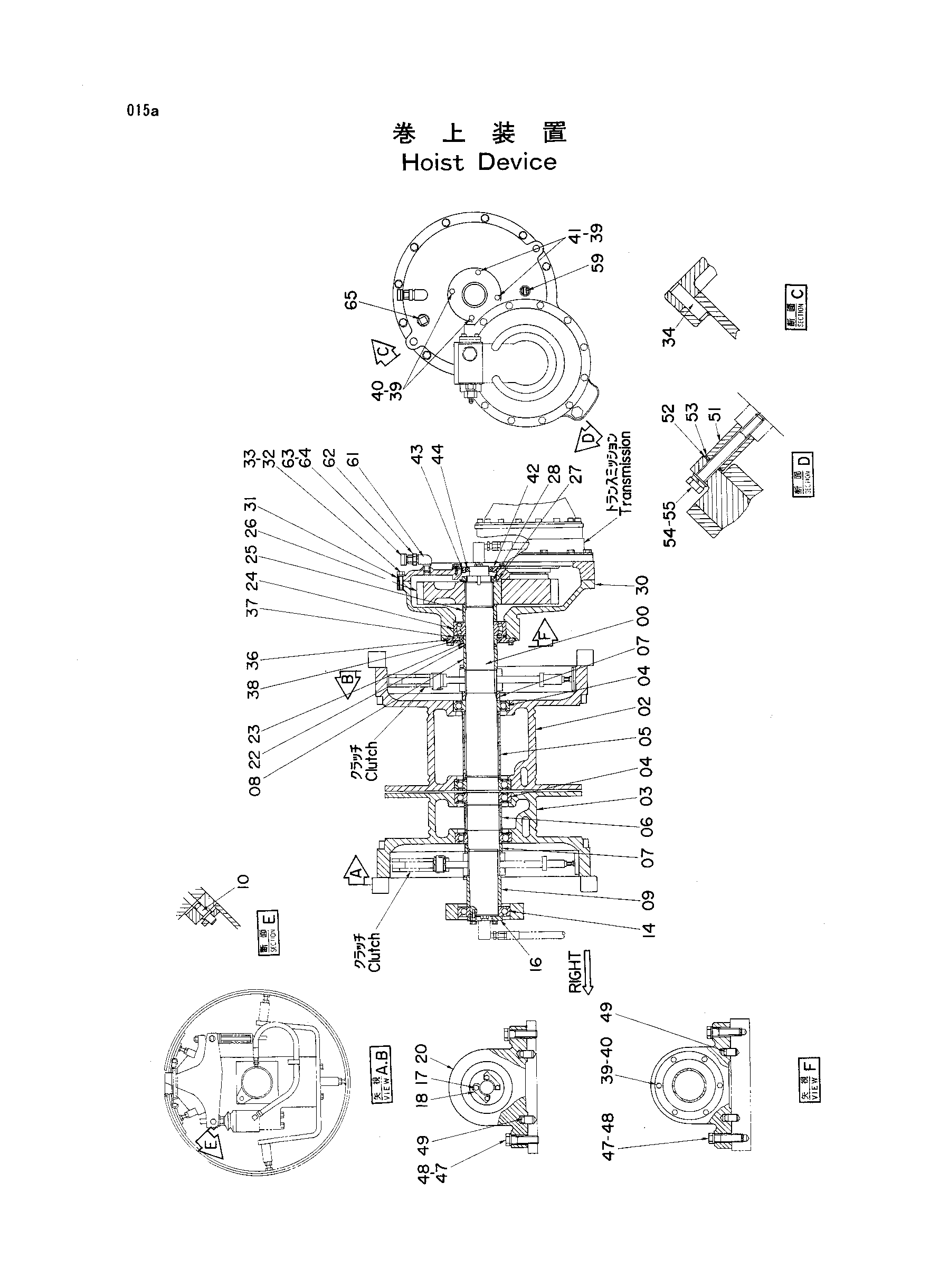

Заводская схема «Подъёмный механизм устройство» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2023631	Вал	1
02	1006623	Барабан	1
03	1010723	Барабан	1
04	4023691	Шариковый подшипник	4
05	9716580	Проставка	1
06	9726698	Проставка	1
07	4196397	Проставка	2
08	8037188	Проставка	1
09	8037189	Проставка	1
10	4092688	Стопорный палец	2
14	4042733	Шариковый подшипник	1
16	4141860	Стопорная пластина	1
17	4141857	Стопорная шайба	2
18	J901235	Болт	4
20	3024717	Подшипник	1
22	A810110	Уплотнительное кольцо	1
23	4141856	Проставка	1
24	4510122	Подшипник. спх.рол.	1
25	4136437	Проставка	1
26	3030018	Шестерня	1
27	454962	Шайба подшипник.	1
28	454945	Гайка подшипник.	1
30	1008231	Корпус шестерня	1
31	1008232	Крышка	1
32	J931650	Болт	10
33	A590916	Пружинная шайба	10
34	4162766	Установочный штифт	2
36	3035018	Фиксатор	1
37	A810190	Уплотнительное кольцо	1
38	984194	Масляное уплотнение	1
39	A590912	Пружинная шайба	10
40	J901230	Болт	8
41	J901225	Болт	2
42	4141855	Крышка	1
43	4141854	Манжета	1
44	923810	Масляное уплотнение	1
47	J833002	Болт	4
48	4114408	Шайба	4
49	4122547	Установочный штифт	4
51	4162763	Проставка	1
52	4162764	Регулировочная шайба 0.1	2
53	4162765	Регулировочная шайба 0.3	2
54	A590920	Пружинная шайба	1
55	J932011	Болт	1
59	971380	Указатель уровня	1
61	94-0633	Угловой штуцер	1
62	4096990	Адаптер	1
63	D912218	Шайба	1
64	989058	Сапун	1
65	94-2028	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
