Рама блок — HITACHI TFR60YDS

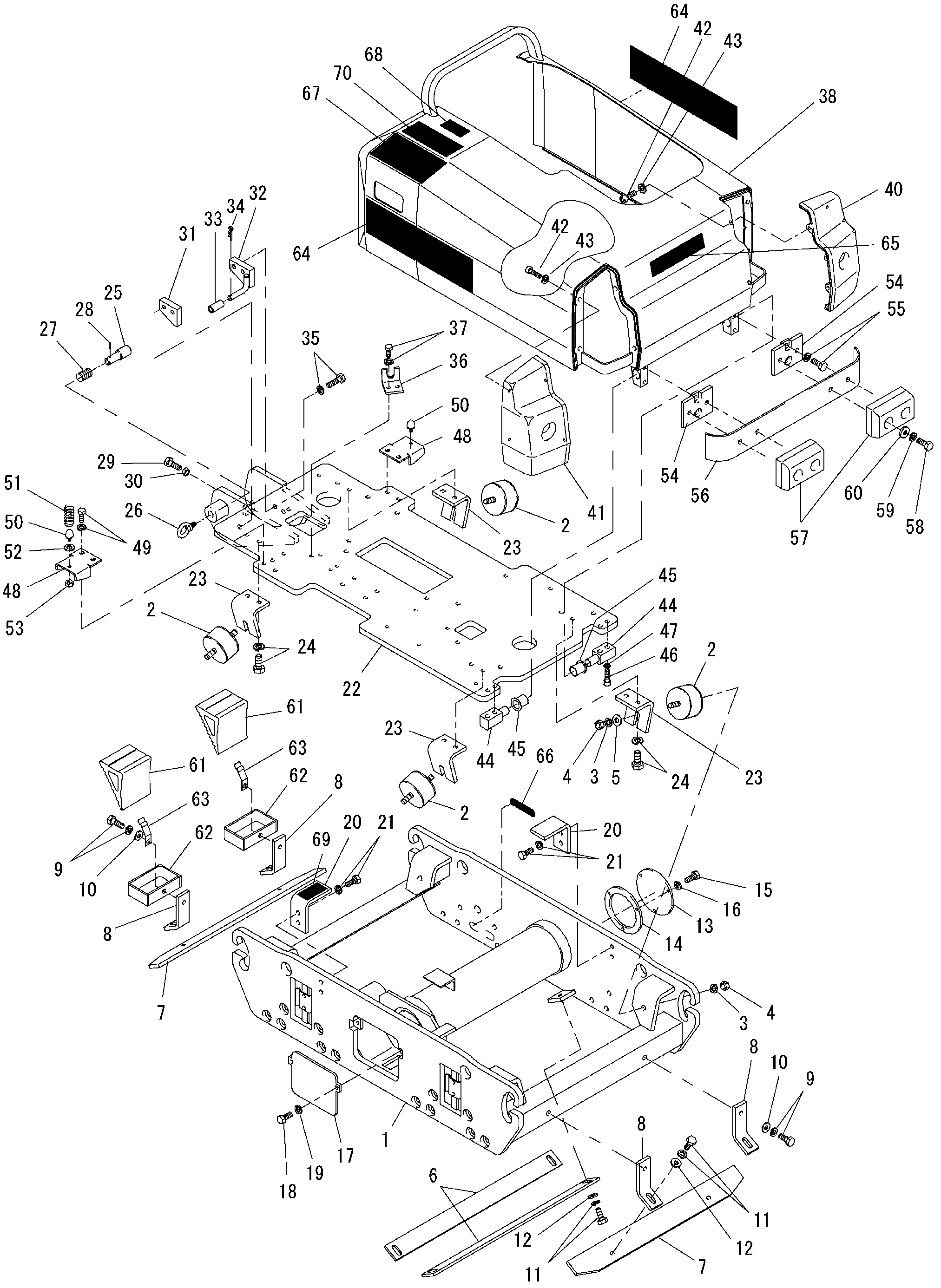

Заводская схема «Рама блок» для HITACHI TFR60YDS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DY3423001000	Основной рама	1
2	DY3203002000	Резиновый исолатор	4
3	DY0251212001	Пружинная шайба	8
4	DY0181212140	Гайка	8
5	DY0933110031	Шайба	4
6	DY3423002000	Инсиде скрапер	2
7	DY3423003000	Оутсиде скрапер	2
8	DY3423004000	Скрапер стойка	4
9	DY0187610253	Комбинированный болт	4
10	DY0933110321	Шайба	4
11	DY0187610253	Комбинированный болт	8
12	DY0933110321	Шайба	8
13	DY3203005000	Корпус крышка	1
14	DY3203011000	Корпус крышка манжета	1
15	DY0180206164	Болт	3
16	DY0251206001	Пружинная шайба	3
17	DY3203006000	Боковой крышка	1
18	DY0180208164	Болт	2
19	DY0251208001	Пружинная шайба	2
20	DY3203007000	Ограничитель	2
21	DY0187610253	Комбинированный болт	4
22	DY3423005001	Базовый	1
23	DY3203009000	Базовый опора	4
24	DY0187610253	Комбинированный болт	8
25	DY2413074001	Рукоятка ограничитель палец	1
26	DY0168100000	Проушина болт	1
27	DY2313073001	Обратный пружина	1
28	DY0808113016	Пружина палец	1
29	DY0180210308	Болт	1
30	DY0181210140	Гайка	1
31	DY3423006000	Ограничитель блок	1
32	DY3423006100	Провод кронштейн	1
33	DY2253308000	Втулка	1
34	DY0809105431	Стопорный палец	1
35	DY0187610353	Комбинированный болт	4
36	DY3423007000	Привод провод стойка	1
37	DY0187608203	Комбинированный болт	2
38	DY3423008000-H	Крышка	1
	DY3423008000	Крышка	1
40	DY3423009000	Освещение крышка	1
41	DY3423010000	Освещение крышка	1
42	DY0176080202	Разъём головка болт	8
43	DY0251208001	Пружинная шайба	8
44	DY3423011000	Петля палец	2
45	DY0906072025	Втулка	2
46	DY0176100352	HEX разъём головка болт	4
47	DY0252410001	Конед дисковый шайба	4
48	DY3423013000	Резиновый исолатор кронштейн	2
49	DY0187610253	Комбинированный болт	4
50	DY3423014000	Резиновый исолатор	2
51	DY3423015000	Пружина	1
52	DY0933110474	Шайба	1
53	DY0181206140	Гайка	1
54	DY3423016000	Базовый	2
55	DY0187608203	Комбинированный болт	4
56	DY3423017000	Бумпер опора	1
57	DY322330U100	Бумпер	2
58	DY0180210408	Болт	4
59	DY0251210001	Пружинная шайба	4
60	DY0933110311	Шайба	4
61	DY3423050010	Кхокк	2
62	DY3423050020	Кхокк кронштейн	2
63	DY3423050030	Ограничитель	2
64	DY3443502000	Наклейка	2
64	DY3423503000	Наклейка	2
65	DY3443503000	Наклейка	1
65	DY3423501000	Наклейка	1
66	DY3423505000	Наклейка	1
67	DY3263502000	Наклейка	1
68	DY1353510000	Наклейка	1
69	DY1353510100	Наклейка	1
70	DY3153503000	Наклейка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TFR60YDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
