Рукоятка блок — HITACHI TFR60YDS

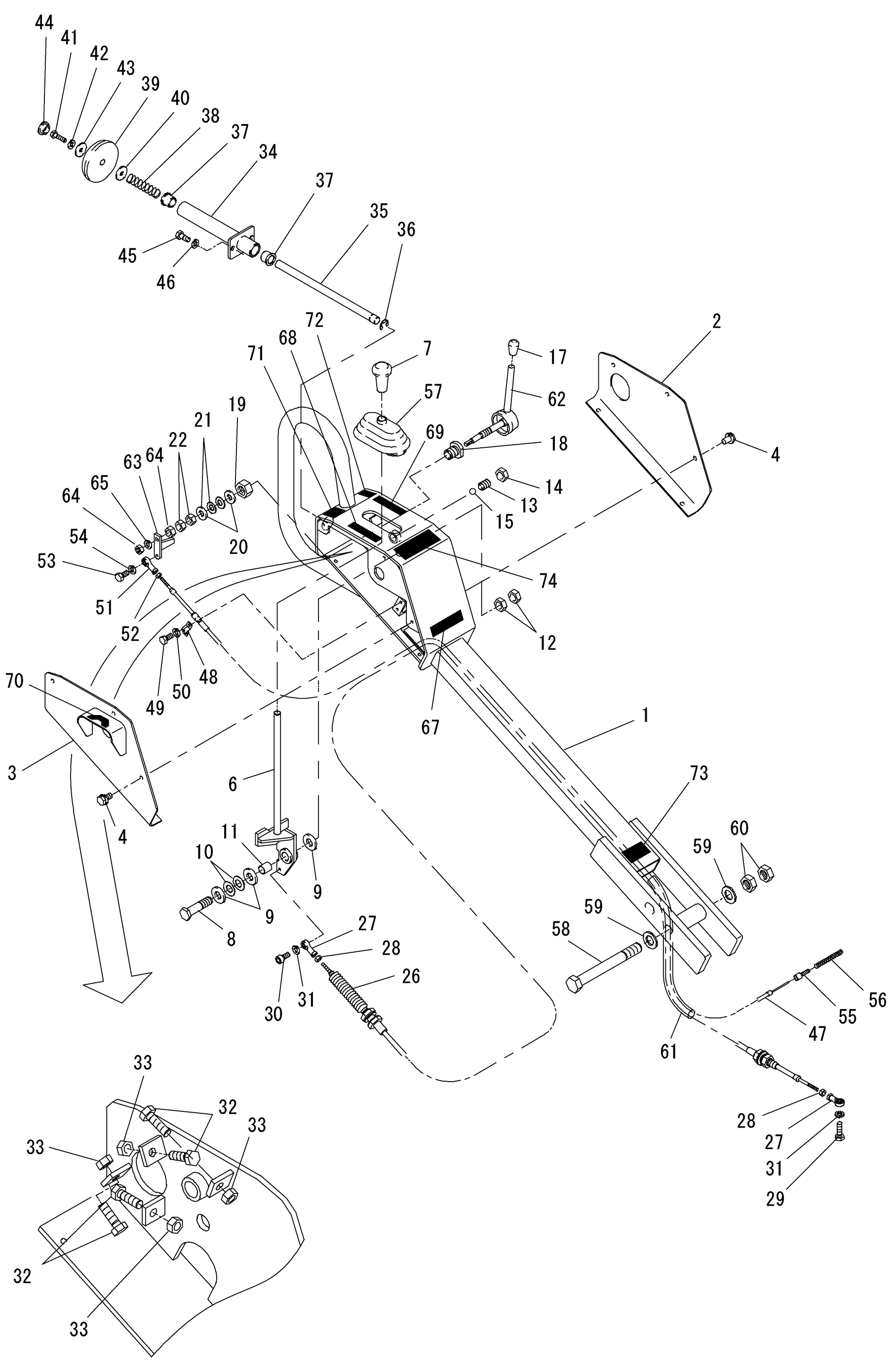

Заводская схема «Рукоятка блок» для HITACHI TFR60YDS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DY3423301000	Рукоятка	1
2	DY3423302000	Крышка	1
3	DY3423303000	Крышка	1
4	DY0187606101	Комбинированный болт	10
6	DY3423304000	Привод рычаг	1
7	DY3203306000	Рукоятка	1
8	DY3423305000	Рычаг палец	1
9	DY0933110041	Шайба	3
10	DY0706216000	Конед дисковый шайба	2
11	DY0906081620	Втулка	1
12	DY0181216340	Гайка	2
13	DY3203309001	Плунжер	1
14	DY0181216340	Гайка	1
15	DY0501127000	Стальной шарик	1
17	DY0922100500	Колпачок	1
18	DY3423308000	Подшипник корпус	1
19	DY0181220140	Гайка	1
20	DY0933110031	Шайба	2
21	DY0706212000	Конед дисковый шайба	2
22	DY0181212140	Гайка	2
26	DY3423307000	Привод провод	1
27	DY0510106010	Шток концевой	2
28	DY0181206140	Гайка	2
29	DY0180206204	Болт	1
30	DY0176060201	HEX разъём головка болт	1
31	DY0251206001	Пружинная шайба	2
32	DY0180208254	Болт	4
33	DY0181208140	Гайка	4
34	DY3423310000	Шток опора	1
35	DY3423311001	Шток	1
36	DY0805012000	E кольцо	1
37	DY2253314000	Втулка	2
38	DY2453315000	Рычаг пружина	1
39	DY3673312000	Концевой резиновый	1
40	DY0933110534	Шайба	1
41	DY0180208308	Болт	1
42	DY0251208001	Пружинная шайба	1
43	DY0933110221	Шайба	1
44	DY8201261010	Колпачок	1
45	DY0180208164	Болт	2
46	DY0251208001	Пружинная шайба	2
47	DY3202113000	Тхроттле провод	1
48	DY3202113010	Провод хомут	1
49	DY0180205104	Болт	2
50	DY0251205001	Пружинная шайба	2
51	DY0510105010	Шток концевой	1
52	DY0181205140	Гайка	1
53	DY0180205164	Болт	1
54	DY0251205001	Пружинная шайба	1
55	DY3212115000	Комплект винт	1
56	DY2452103000	Тхроттле пружина	1
57	DY3423313000	Рычаг крышка	1
58	DY0180120810	Болт	1
59	DY0256320110	Плоский шайба	2
60	DY0181220340	Гайка	2
61	DY3423314000	Провод крышка	1
62	DY3423306001	Тхроттле рычаг	1
63	DY3423309001	Рычаг стойка	1
64	DY0181212140	Гайка	2
65	DY0251212001	Пружинная шайба	1
67	DY3423502000	Наклейка	1
68	DY3423504000	Наклейка	1
69	DY3423506000	Наклейка	1
70	DY3223502000	Наклейка	1
71	DY3423507000	Наклейка	1
72	DY3423508000	Звуковой сигнал маркировка	1
73	DY3423509000	Наклейка	1
74	DY3423511000	Наклейка	1
