Елиектрик блок — HITACHI TFR60YDS

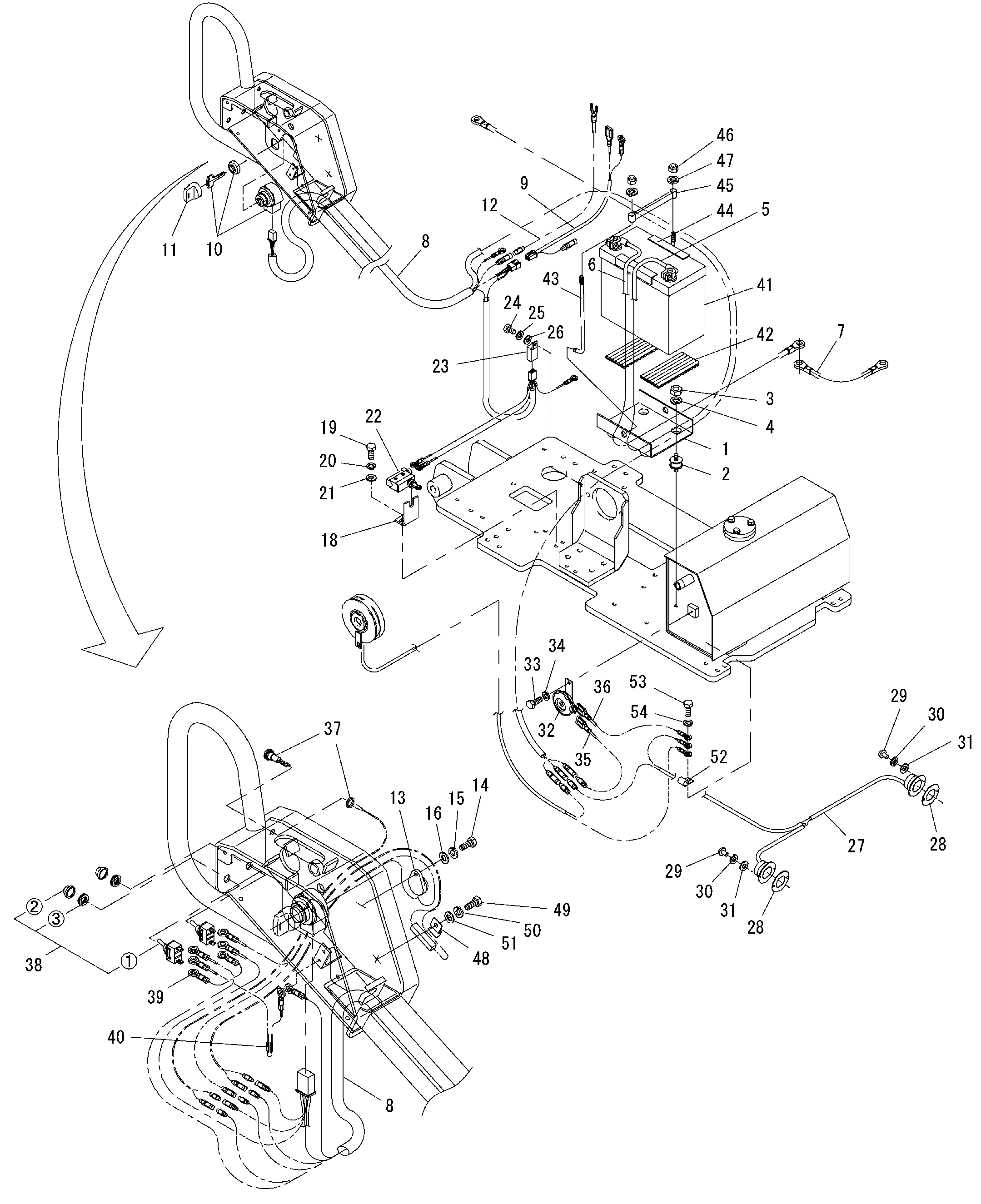

Заводская схема «Елиектрик блок» для HITACHI TFR60YDS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY3423401000 | Аккумулятор трай | 1 |
| 2 | DY3423402000 | Резиновый исолатор | 4 |
| 3 | DY0181208140 | Гайка | 4 |
| 4 | DY0251208001 | Пружинная шайба | 4 |
| 5 | DY3423403000 | Поситиве трос | 1 |
| 6 | DY3423404100 | Масса трос | 1 |
| 7 | DY3423404200 | Удлинитель трос | 1 |
| 8 | DY3423405000 | Удлинитель жгут проводов | 1 |
| 9 | DY3433405100 | Удлинитель жгут проводов | 1 |
| 11 | DY3223409010 | Шпонка крышка | 1 |
| 12 | DY3423406000 | Масляный выключатель трос | 1 |
| 13 | DY3223407001 | Зуммер | 1 |
| 14 | DY0180205104 | Болт | 1 |
| 15 | DY0251205001 | Пружинная шайба | 1 |
| 16 | DY0256205110 | Плоский шайба | 1 |
| 18 | DY3423407001 | Концевой выключатель кронштейн | 1 |
| 19 | DY0180208208 | Болт | 2 |
| 20 | DY0251208001 | Пружинная шайба | 2 |
| 21 | DY0256308110 | Плоский шайба | 2 |
| 22 | DY0986000300 | Концевой выключатель | 1 |
| 23 | DY0985010110 | Реле | 1 |
| 24 | DY0180205104 | Болт | 1 |
| 25 | DY0251205001 | Пружинная шайба | 1 |
| 26 | DY0256205110 | Плоский шайба | 1 |
| 27 | DY3423408000 | Освещение в сборе | 1 |
| 28 | DY3423414000 | Манжета | 2 |
| 29 | DY0111104086 | Винт | 4 |
| 30 | DY0251204001 | Пружинная шайба | 4 |
| 31 | DY0256204110 | Плоский шайба | 4 |
| 32 | DY0990112001 | Звуковой сигнал | 1 |
| 33 | DY0180206104 | Болт | 1 |
| 34 | DY0251206001 | Пружинная шайба | 1 |
| 35 | DY3423409000 | HORN CABLE POSITIVE | 1 |
| 36 | DY3423410000 | HORN CABLE NEGATIVE | 1 |
| 37 | DY0983110034 | Пусх буттон выключатель | 1 |
| 38 | DY3423411000 | Выключатель | 2 |
| 38(1) | DY0983110041 | Тоггле выключатель | 2 |
| 38(2) | DY3423411211 | Водяной тигхт колпачок | 2 |
| 38(3) | DY3423411220 | Гайка | 2 |
| 39 | DY3423412000 | Джумпер трос | 1 |
| 40 | DY3423413000 | Барристер | 1 |
| 41 | DY0989008036 | Аккумулятор | 1 |
| 42 | DY2542189002 | Резиновый исолатор | 2 |
| 43 | DY2542186001 | Крюк болт | 2 |
| 44 | DY2542187000 | Фиксатор | 2 |
| 45 | DY2542188001 | Аккумулятор держатель | 1 |
| 46 | DY0902010810 | Нйлокк гайка | 2 |
| 47 | DY0251208001 | Пружинная шайба | 2 |
| 48 | DY0921145E4H | Хомут | 1 |
| 49 | DY0180205104 | Болт | 1 |
| 50 | DY0251205001 | Пружинная шайба | 1 |
| 51 | DY0256205110 | Плоский шайба | 1 |
| 52 | DY092114EFAP | Хомут | 1 |
| 53 | DY0180208208 | Болт | 1 |
| 54 | DY0251208001 | Пружинная шайба | 1 |
