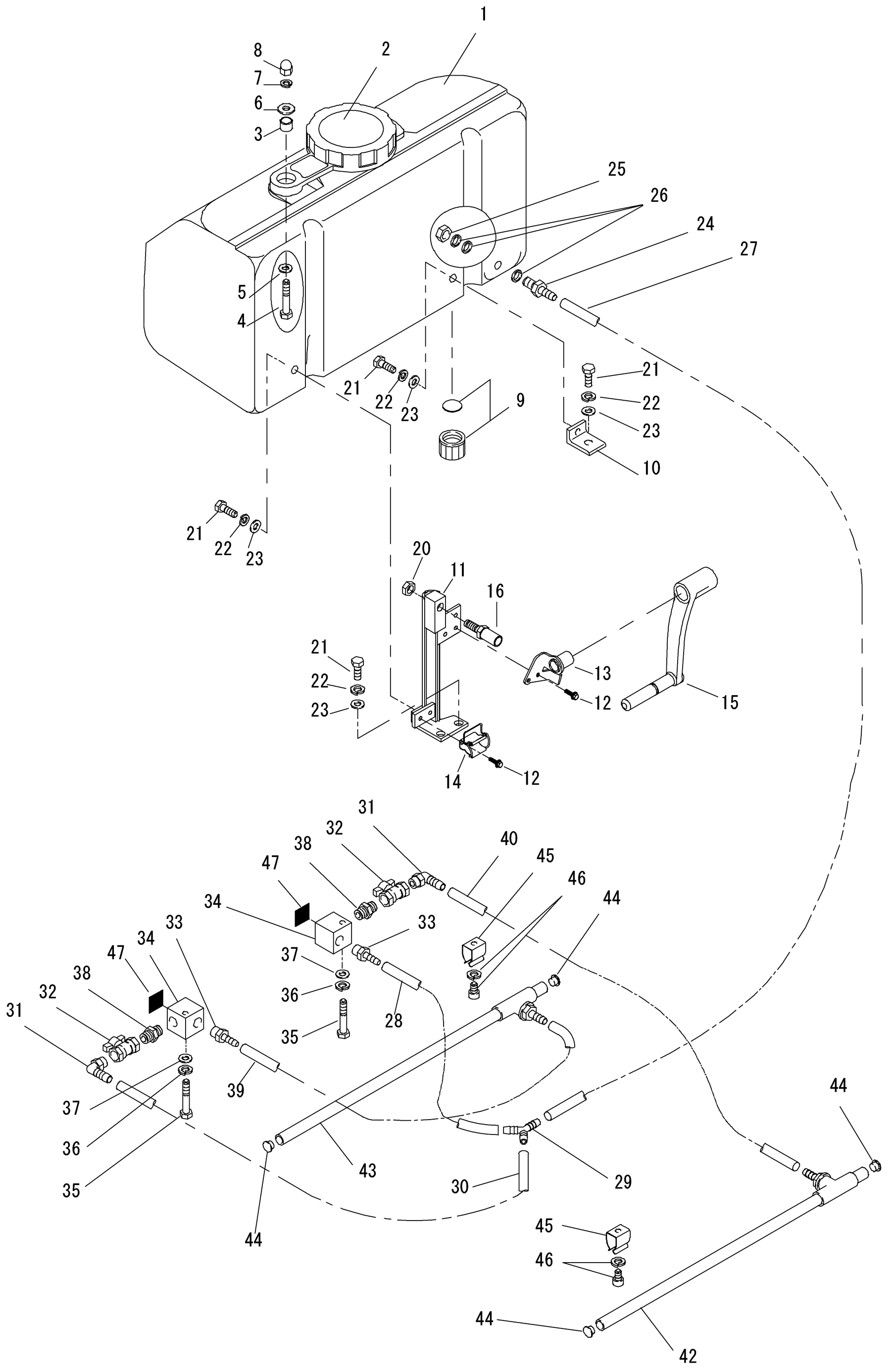

Ороситель блок — HITACHI TFR60KDS

Заводская схема «Ороситель блок» для HITACHI TFR60KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DY3423201020	Водяной бак	1
2	DY3203201080	Бак колпачок	1
3	DY3203201090	Колпачок втулка	1
4	DY0180910352	Болт	1
5	DY0256310520	Плоский шайба	1
6	DY0933110011	Шайба	1
7	DY0251210001	Пружинная шайба	1
8	DY0183010340	Колпачок гайка	1
9	DY3203201030	Дренажный колпачок	1
10	DY3203202001	Бак опора	2
11	DY3423202002	Кронштейн	1
12	DY0187505104	Комбинированный болт	4
13	KBT1497161284	Опора	1
14	KBT1198261220	Держатель, запуск рукоятка	1
15	KBT1464261112	Рукоятка, запуск	1
16	DY3423203001	Блокировка палец	1
20	DY0181212340	Гайка	1
21	DY0180210204	Болт	7
22	DY0251210001	Пружинная шайба	7
23	DY0933110321	Шайба	7
24	DY0852107066	Шланг ниппель	1
25	DY3203205000	Гайка	1
26	DY3203206000	Манжета	3
27	DY0926108026	Ороситель шланг	1
28	DY0926108035	Ороситель шланг	1
29	DY5233019000	Разъём	1
30	DY0926108062	Ороситель шланг	1
31	DY0977010070	Шланг разъём	2
32	DY0916030303	Клапан	2
33	DY0852100136	Ниппель	2
34	DY3423204000	Блок	2
35	DY0180208604	Болт	2
36	DY0251208001	Пружинная шайба	2
37	DY0256308110	Плоский шайба	2
38	DY0852107046	Ниппель	2
39	DY0926108045	Ороситель шланг	1
40	DY0926108085	Ороситель шланг	1
42	DY3423205000	Ороситель форсунка	1
43	DY3423206000	Ороситель форсунка	1
44	DY0922101100	Колпачок	4
45	DY3203208000	Форсунка защёлка	4
46	DY0195108162	HEX разъём головка болт	4
47	DY3423510000	Наклейка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TFR60KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
