Двигатель блок — HITACHI TFR60KDS

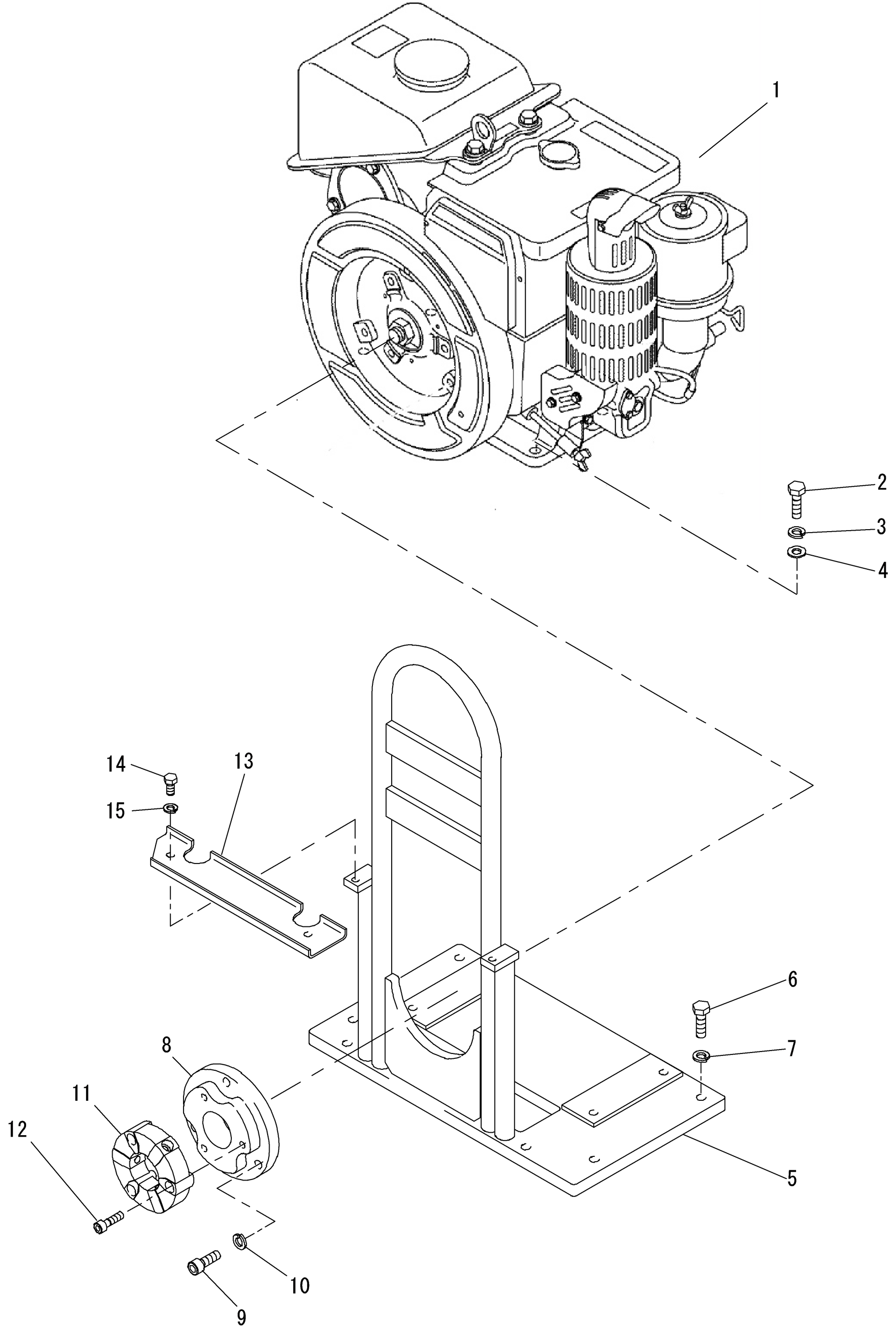

Заводская схема «Двигатель блок» для HITACHI TFR60KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DYE75E3NB3HGTK1 | Двигатель | 1 |
| 2 | DY0180210358 | Болт | 4 |
| 3 | DY0251210001 | Пружинная шайба | 4 |
| 4 | DY0256310110 | Плоский шайба | 4 |
| 5 | DY3422110000 | Двигатель базовый | 1 |
| 6 | DY0180210358 | Болт | 6 |
| 7 | DY0251210001 | Пружинная шайба | 6 |
| 8 | DY3422111000 | Двигатель фланец | 1 |
| 9 | DY0176100352 | HEX разъём головка болт | 3 |
| 10 | DY0251210001 | Пружинная шайба | 3 |
| 11 | DY0455000211 | Муфта | 1 |
| 12 | DY0176080302 | Разъём головка болт | 3 |
| 13 | DY3422112000 | Шкив крышка | 1 |
| 14 | DY0180208168 | Болт | 2 |
| 15 | DY0251208001 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TFR60KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
