Каток блок — HITACHI TFR60KDS

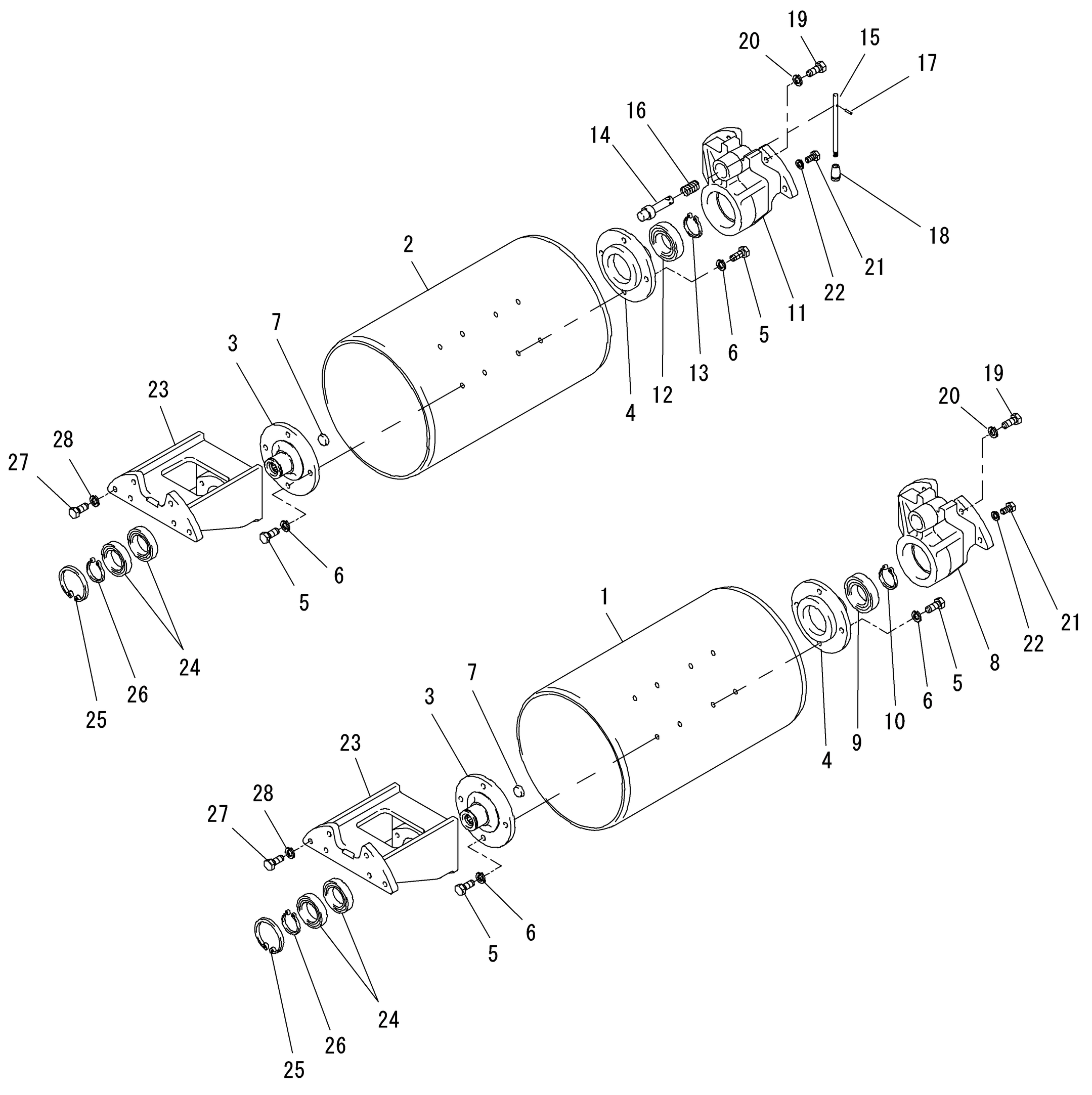

Заводская схема «Каток блок» для HITACHI TFR60KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY3422701000 | Передний каток | 1 |
| 2 | DY3422702000 | Задний каток | 1 |
| 3 | Y302502 | Вал | 2 |
| 4 | DY3422703000 | Фланец вал | 2 |
| 5 | DY0180212308 | Болт | 16 |
| 6 | DY0251212001 | Пружинная шайба | 16 |
| 7 | DY0103202890 | Пробка | 2 |
| 8 | DY3202704001 | Передний левый кронштейн | 1 |
| 9 | DY0521562101 | Подшипник | 1 |
| 10 | DY0804105000 | Стопорное кольцо | 1 |
| 11 | DY3202705001 | Задний левый кронштейн | 1 |
| 12 | DY0521562101 | Подшипник | 1 |
| 13 | DY0804105000 | Стопорное кольцо | 1 |
| 14 | DY3202706000 | Ограничитель вал | 1 |
| 15 | DY3202707000 | Ограничитель рукоятка | 1 |
| 16 | DY3422704000 | Обратный пружина | 1 |
| 17 | DY0808114018 | Пружина палец | 1 |
| 18 | DY8751381000 | Рукоятка | 1 |
| 19 | DY0180212308 | Болт | 12 |
| 20 | DY0251212001 | Пружинная шайба | 12 |
| 21 | DY0180210204 | Болт | 2 |
| 22 | DY0251210001 | Пружинная шайба | 2 |
| 23 | DY3252708002 | Правый кронштейн | 2 |
| 24 | DY0521560101 | Подшипник | 4 |
| 25 | DY0804208000 | Стопорное кольцо | 2 |
| 26 | DY0804105000 | Стопорное кольцо | 2 |
| 27 | DY0180212308 | Болт | 12 |
| 28 | DY0251212001 | Пружинная шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TFR60KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
