Рама блок (блокировка) — HITACHI TFR60KDS

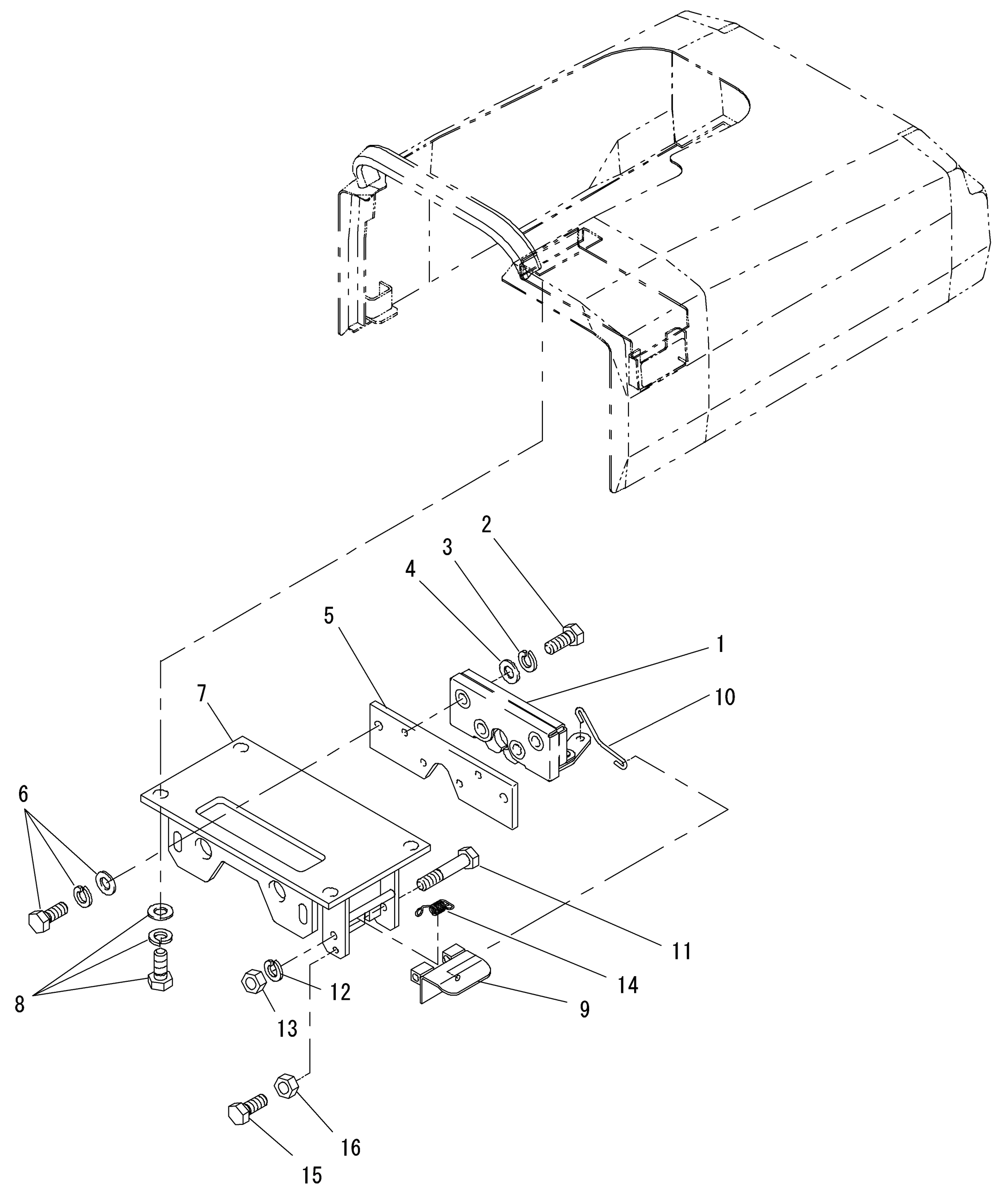

Заводская схема «Рама блок (блокировка)» для HITACHI TFR60KDS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY3423012010 | スナッチロック | 1 |
| 2 | DY0180206358 | ボルト | 4 |
| 3 | DY0251206001 | バネ ザガネ | 4 |
| 4 | DY0256306110 | ヒラ ザガネ | 4 |
| 5 | DY3423012020 | スナッチロック ウケ | 1 |
| 6 | DY0187108163 | セムス ボルト | 2 |
| 7 | DY3423012030 | スナッチロック ブラケット | 1 |
| 8 | DY0187110253 | セムス ボルト | 4 |
| 9 | DY3423012090 | レバー | 1 |
| 10 | DY3423012100 | レバー シャフト | 1 |
| 11 | DY0180206704 | ボルト | 1 |
| 12 | DY0251206001 | バネ ザガネ | 1 |
| 13 | DY0181206140 | ナット | 1 |
| 14 | DY3423012110 | モドシスプリング | 1 |
| 15 | DY0180206308 | ボルト | 1 |
| 16 | DY0181206140 | ナット | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TFR60KDS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
