Нижний блок — HITACHI TCC3

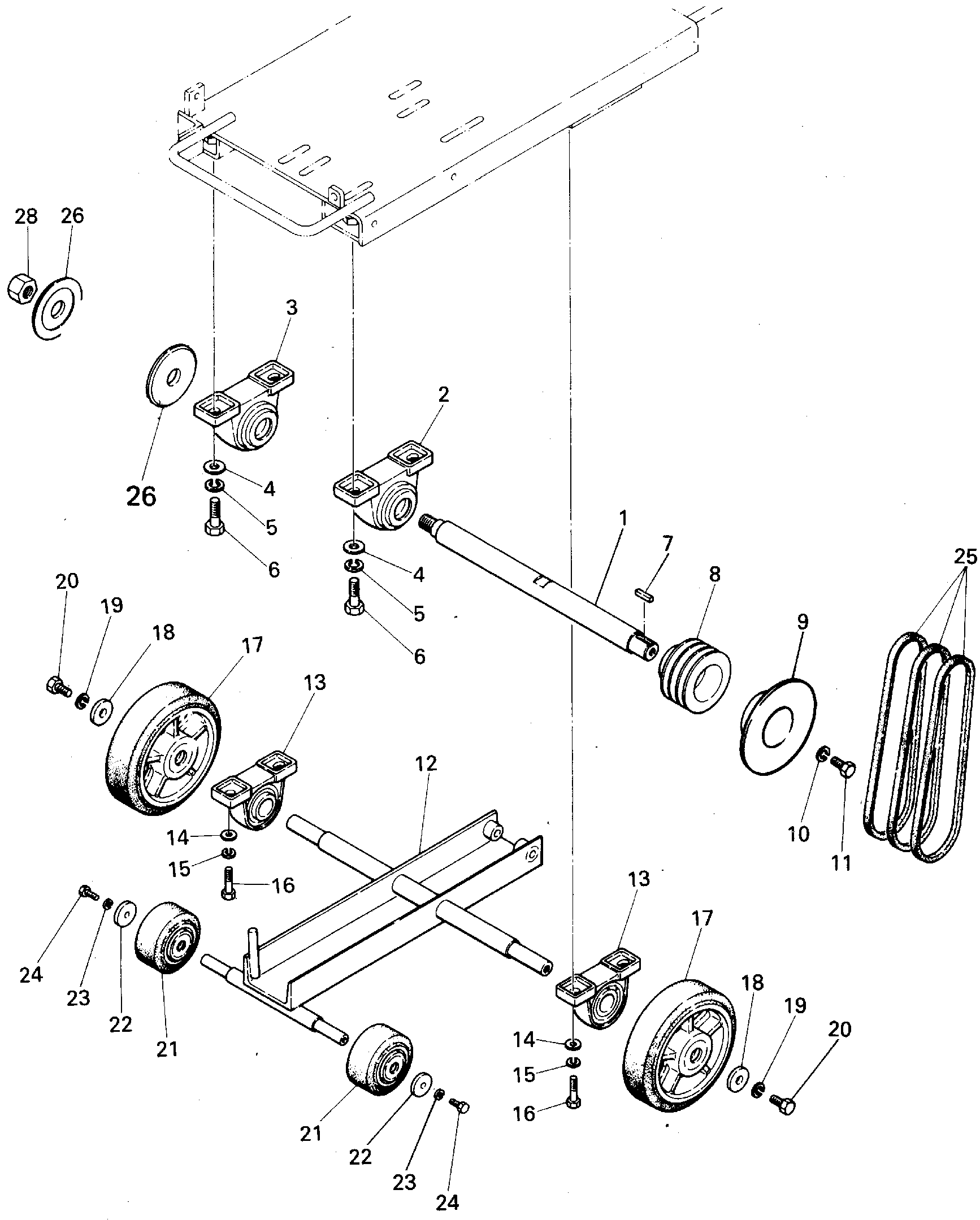

Заводская схема «Нижний блок» для HITACHI TCC3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY5401101000 | Привод вал | 1 |
| 2 | DY0557151352 | Подшипник блок | 1 |
| 3 | DY0557151351 | Подшипник блок | 1 |
| 4 | DY0256214110 | Плоский шайба | 4 |
| 5 | DY0251214001 | Пружинная шайба | 4 |
| 6 | DY0180214454 | Болт | 4 |
| 7 | DY5401107000 | Шпонка | 1 |
| 8 | DY5401106000 | Вал шкив | 1 |
| 9 | DY5401115000 | Ремень защита | 1 |
| 10 | DY0251212002 | Пружинная шайба | 1 |
| 11 | DY0180112300 | Болт | 1 |
| 12 | DY5401210000 | Ходовая часть | 1 |
| 13 | DY05571A1300 | Подшипник блок | 2 |
| 14 | DY0256212110 | Плоский шайба | 4 |
| 15 | DY0251212001 | Пружинная шайба | 4 |
| 16 | DY0180212404 | Болт | 4 |
| 17 | DY5401204000 | Ларге колесо | 2 |
| 18 | DY0933110141 | Шайба | 2 |
| 19 | DY0251212001 | Пружинная шайба | 2 |
| 20 | DY0180212204 | Болт | 2 |
| 21 | DY5401205000 | Смалл колесо | 2 |
| 22 | DY0933110111 | Шайба | 2 |
| 23 | DY0251208001 | Пружинная шайба | 2 |
| 24 | DY0180208204 | Болт | 2 |
| 25 | DY0323202820 | V ремень | 3 |
| 26 | DY5301104000 | Отвал фиксатор | 2 |
| 28 | DY5301105000 | Отвал фиксатор гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TCC3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
