Бак блок — HITACHI TCC3

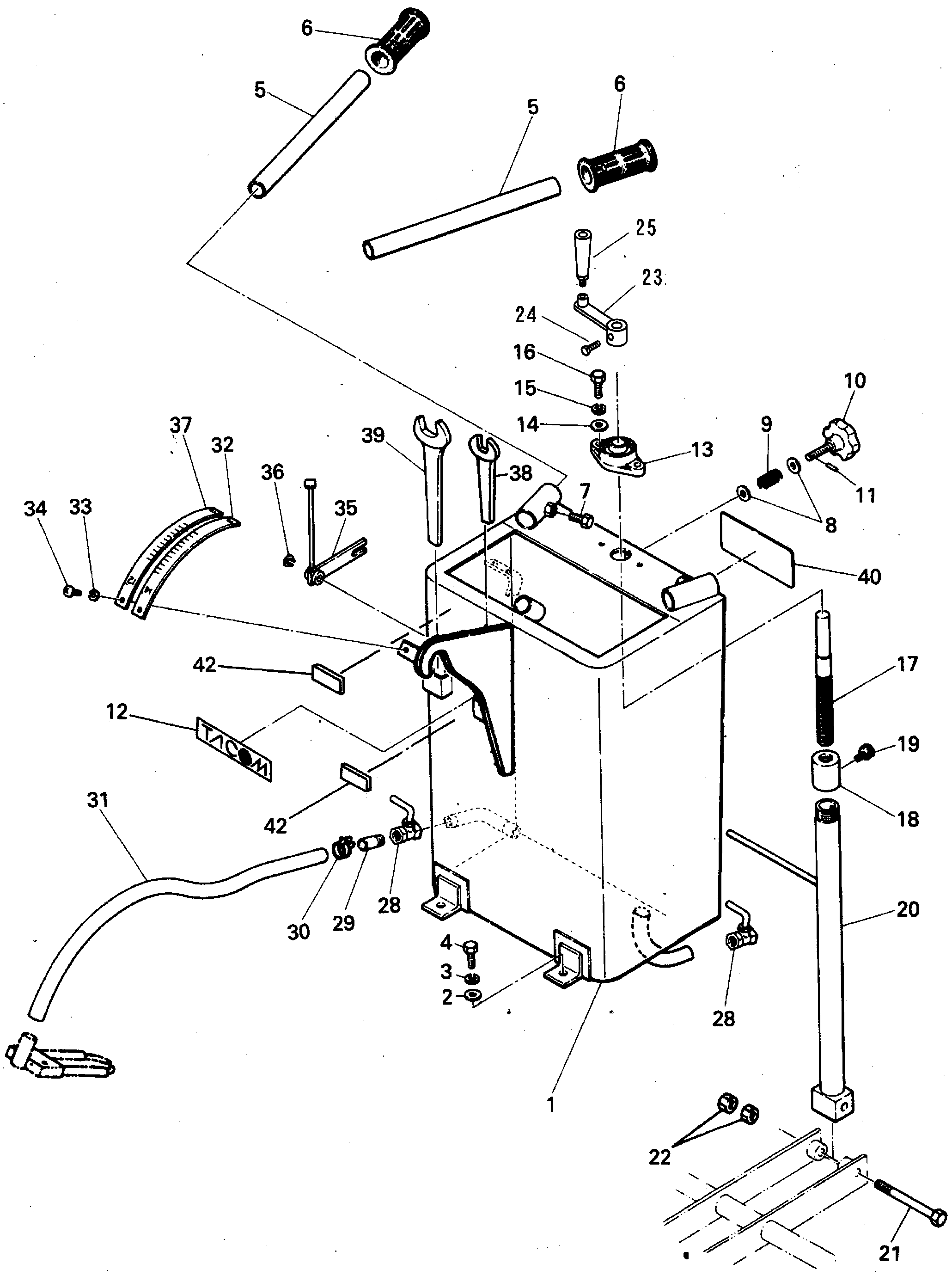

Заводская схема «Бак блок» для HITACHI TCC3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY5401500001 | Водяной бак | 1 |
| 2 | DY0256210110 | Плоский шайба | 4 |
| 3 | DY0251210001 | Пружинная шайба | 4 |
| 4 | DY0180210254 | Болт | 4 |
| 5 | DY5401521000 | Рукоятка | 2 |
| 6 | DY8201551010 | Рукоятка рукоятка | 2 |
| 7 | DY0180210154 | Болт | 2 |
| 8 | DY0256210110 | Плоский шайба | 3 |
| 9 | DY5401706000 | Пружина | 1 |
| 10 | DY5401752000 | Блокировка рукоятка | 1 |
| 11 | DY0351430018 | Разрезной палец | 1 |
| 12 | DY8613500400 | Наклейка | 1 |
| 13 | DY0557291201 | Фланец | 1 |
| 14 | DY0256210110 | Плоский шайба | 2 |
| 15 | DY0251210001 | Пружинная шайба | 2 |
| 16 | DY0180210254 | Болт | 2 |
| 17 | DY5611701000 | Подъём вал | 1 |
| 18 | DY5301702000 | Вал порт | 1 |
| 19 | DY0176106081 | Разъём головка болт | 1 |
| 20 | DY5401707000 | Джунктион трубка | 1 |
| 21 | DY0180112210 | Болт | 1 |
| 22 | DY0181212110 | Гайка | 2 |
| 23 | DY5401750000 | Рукоятка | 1 |
| 24 | DY0180206454 | Болт | 1 |
| 25 | DY5401750000 | Рукоятка | 1 |
| 28 | DY5301601000 | Рукоятка кокк | 2 |
| 29 | DY5301608000 | Шланг разъём | 1 |
| 30 | DY5301603000 | Шланг хомут | 1 |
| 31 | DY0926002790 | Шланг | 1 |
| 32 | DY5401535000 | Дептх указатель пластина | 1 |
| 33 | DY0251206001 | Пружинная шайба | 4 |
| 34 | DY0111106106 | Винт | 4 |
| 35 | DY5401530000 | Пробе неедле | 1 |
| 36 | DY0804101000 | Стопорное кольцо | 1 |
| 37 | DY5451535000 | Дептх указатель пластина | 1 |
| 38 | DY0630132000 | Гаечный ключ | 1 |
| 39 | DY0630135000 | Гаечный ключ | 1 |
| 42 | DY5451541000 | Резиновый пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TCC3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
