Рама блок — HITACHI TCC3

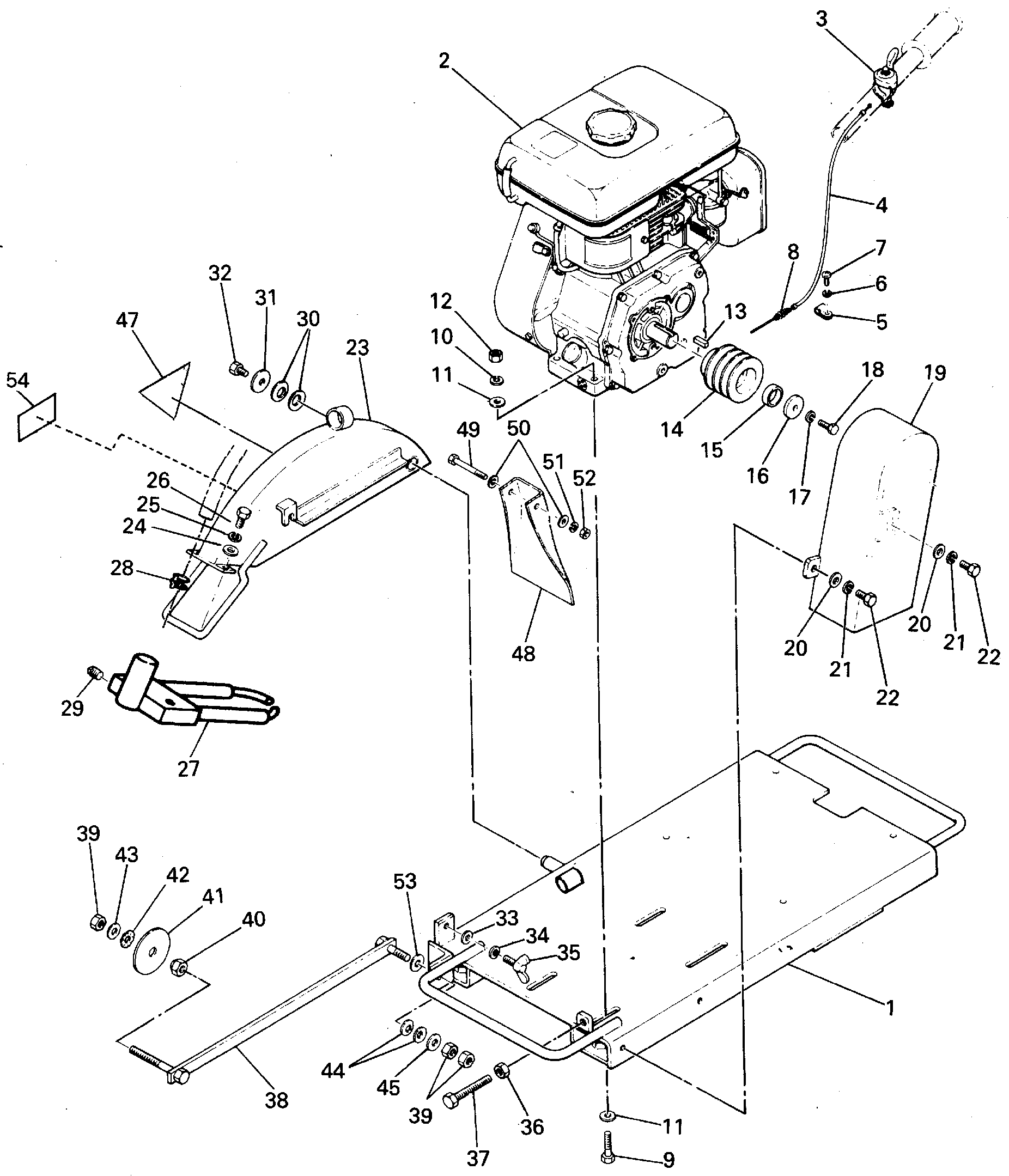

Заводская схема «Рама блок» для HITACHI TCC3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DY5401300001	Рама	1
2	DYGX340K1STQ	Двигатель	1
3	DY5401805000	Тхроттле рычаг	1
4	DY5401811000	Тхроттле провод	1
5	DY5401812000	Провод опора	2
6	DY0251206001	Пружинная шайба	2
7	DY0111106106	Винт	2
8	DY5401814000	Обратный пружина	1
9	DY0180210504	Болт	4
10	DY0251206001	Пружинная шайба	4
11	DY0256210110	Плоский шайба	8
12	DY0181210110	Гайка	4
13	DY0301007350	Шпонка	1
14	DY5401109000	Двигатель шкив	1
15	DY5401110000	Двигатель коллер	1
16	DY0933110111	Шайба	1
17	DY0251208002	Пружинная шайба	1
18	DY0180108250	Болт	1
19	DY5401320000	Шкив крышка	1
20	DY0256210110	Плоский шайба	2
21	DY0251210001	Пружинная шайба	2
22	DY0180210204	Болт	2
23	DY5402210000	Отвал крышка	1
24	DY0256206110	Плоский шайба	1
25	DY0251206001	Пружинная шайба	1
26	DY0180206124	Болт	2
27	DY5611610001	Ороситель форсунка	1
28	DY5301603000	Шланг хомут	1
29	DY0301790210	Пробка	1
30	DY0706118000	Конед дисковый шайба	1
31	DY0933110181	Шайба	1
32	DY0180210154	Болт	1
33	DY0256210110	Плоский шайба	1
34	DY0251210001	Пружинная шайба	1
35	DY0184110251	Винг болт	1
36	DY0180212110	Гайка	1
37	DY0180212604	Болт	1
38	DY5301316000	Направляющая штанга	1
39	DY0181212110	Гайка	3
40	DY5301318001	Направляющая кольцо гайка	1
41	DY5301317000	Направляющая кольцо	1
42	DY0935100181	Ваве шайба	1
43	DY0933110104	Шайба	1
44	DY0706212000	Конед дисковый шайба	2
45	DY0256212110	Плоский шайба	1
47	DY5203501400	Наклейка	1
48	DY5411312000	MUD защита	1
49	DY0180206904	Болт	1
50	DY0256206110	Плоский шайба	2
51	DY0251206001	Пружинная шайба	1
52	DY0181206110	Гайка	1
53	DY0933110474	Шайба	1
54	DY5503501500	Наклейка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TCC3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
