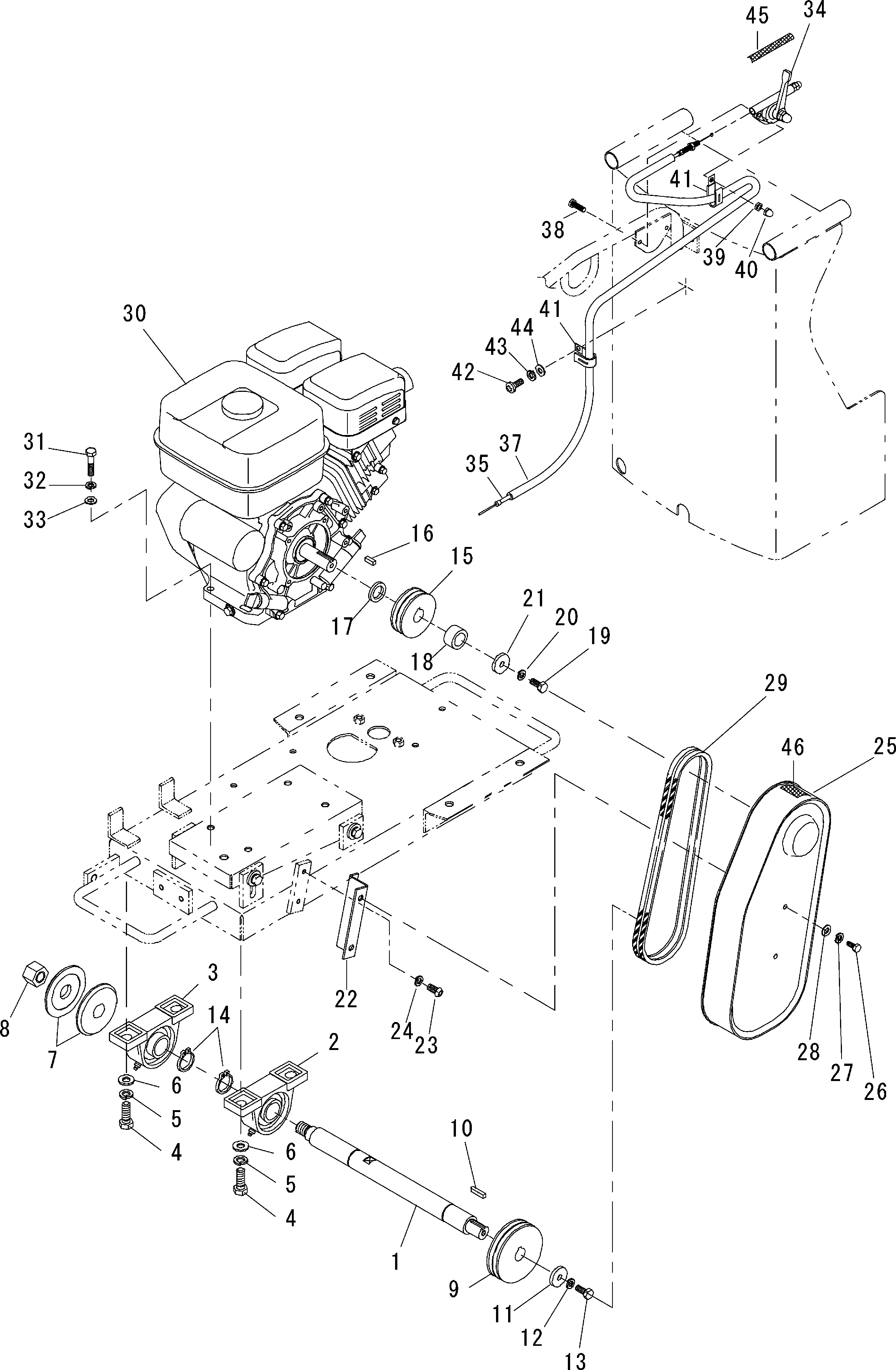

TCC181D/DS (привод блок) — HITACHI TCC181D

Заводская схема «TCC181D/DS (привод блок)» для HITACHI TCC181D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DY5232202000	Вал	1
2	DY0557152351	Подшипник блок	1
3	DY0557152352	Подшипник блок	1
4	DY0180214404	Болт	4
5	DY0251214001	Пружинная шайба	4
6	DY0256314110	Плоский шайба	4
7	DY5301104000	Отвал фиксатор	2
8	DY5301105000	Отвал фиксатор гайка	1
9	DY5362203000	Вал шкив	1
10	DY0311107330	Шпонка	1
11	DY0933110381	Шайба	1
12	DY0251210001	Пружинная шайба	1
13	DY0180210258	Болт	1
14	DY0804103500	Стопорное кольцо	2
15	DY5362204000	Двигатель шкив	1
16	DY0311007200	Шпонка	1
18	DY5362205000	Проставка	1
19	DY0180410258	Болт	1
20	DY0933110171	Шайба	1
21	DY0251210001	Пружинная шайба	1
22	DY5232206000	Кронштейн	1
23	DY0903080160	Болт	2
24	DY0251208001	Пружинная шайба	2
25	DY5742207000	Шкив крышка	1
26	DY0180208208	Болт	2
27	DY0251208001	Пружинная шайба	2
28	DY0933110221	Шайба	2
29	DY0368403750	V ремень	3
30	EH340D43240	Двигатель EH34D	1
31	DY0180210458	Болт	4
32	DY0251210001	Пружинная шайба	4
33	DY0256310110	Плоский шайба	4
34	DY0910055055	Тхроттле рычаг	1
35	DY0920508300	Тхроттле провод	1
36	DY5401814000	Обратный пружина	1
37	DY5152202000	Трубка	1
38	DY0180206204	Болт	2
39	DY0251206001	Пружинная шайба	2
40	DY0183006340	Колпачок гайка	2
41	DY092116EE4J	Провод хомут	3
42	DY0111106106	Винт	1
43	DY0251206001	Пружинная шайба	1
44	DY0256306110	Плоский шайба	1
45	DY4263504000	Наклейка	1
46	DY1353510100	Наклейка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TCC181D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
