Привод блок — HITACHI TCC16D

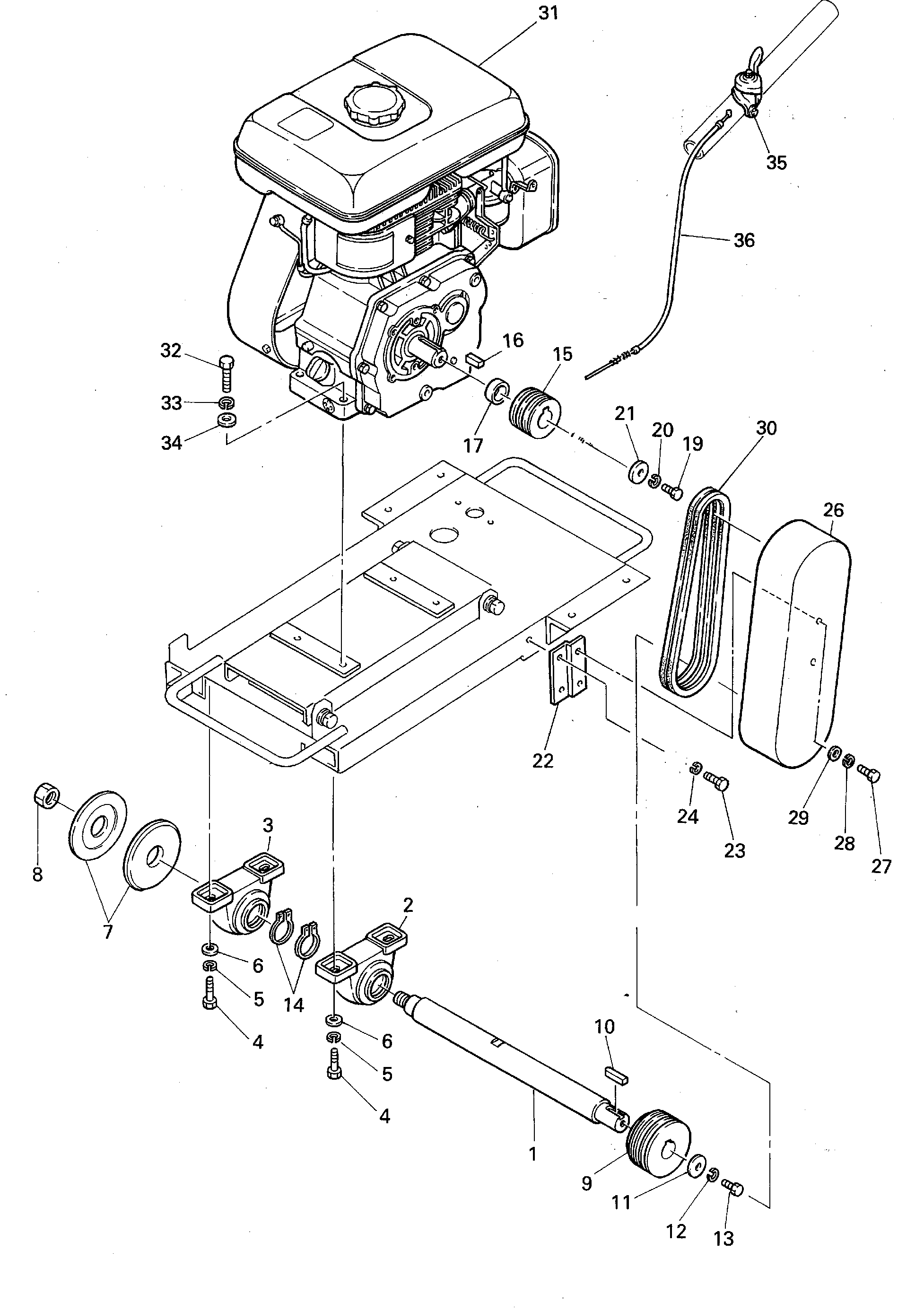

Заводская схема «Привод блок» для HITACHI TCC16D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY5232202000 | Вал | 1 |
| 2 | DY0557152351 | Подшипник блок | 1 |
| 3 | DY0557152352 | Подшипник блок | 1 |
| 4 | DY0180214404 | Болт | 4 |
| 5 | DY0251214001 | Пружинная шайба | 4 |
| 6 | DY0256214110 | Плоский шайба | 4 |
| 7 | DY5301104000 | Отвал фиксатор | 2 |
| 8 | DY5301105000 | Отвал фиксатор гайка | 1 |
| 9 | DY5232203000 | Вал шкив | 1 |
| 10 | DY0311107330 | Шпонка | 1 |
| 11 | DY0933110381 | Шайба | 1 |
| 12 | DY0251210001 | Пружинная шайба | 1 |
| 13 | DY0180210258 | Болт | 1 |
| 14 | DY0804103500 | Стопорное кольцо | 2 |
| 15 | DY5232204000 | Двигатель шкив | 1 |
| 16 | DY0311007200 | Шпонка | 1 |
| 17 | DY5232205000 | Проставка | 1 |
| 19 | DY0180208258 | Болт | 1 |
| 20 | DY0933110402 | Шайба | 1 |
| 21 | DY0251208001 | Пружинная шайба | 1 |
| 22 | DY5232206000 | Кронштейн | 1 |
| 23 | DY0903080160 | Буттон болт | 2 |
| 24 | DY0251208001 | Пружинная шайба | 2 |
| 26 | DY5232207000 | Шкив крышка | 1 |
| 27 | DY0180208208 | Болт | 2 |
| 28 | DY0251208001 | Пружинная шайба | 2 |
| 29 | DY0256208110 | Плоский шайба | 2 |
| 30 | DY0368403750 | V ремень | 2 |
| 31 | DYEX270D41000 | Двигатель | 1 |
| 32 | DY0180210458 | Болт | 4 |
| 33 | DY0251210001 | Пружинная шайба | 4 |
| 34 | DY0256210110 | Плоский шайба | 4 |
| 35 | DY0910011011 | Тхроттле рычаг | 1 |
| 36 | DY0920115060 | Тхроттле провод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TCC16D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
