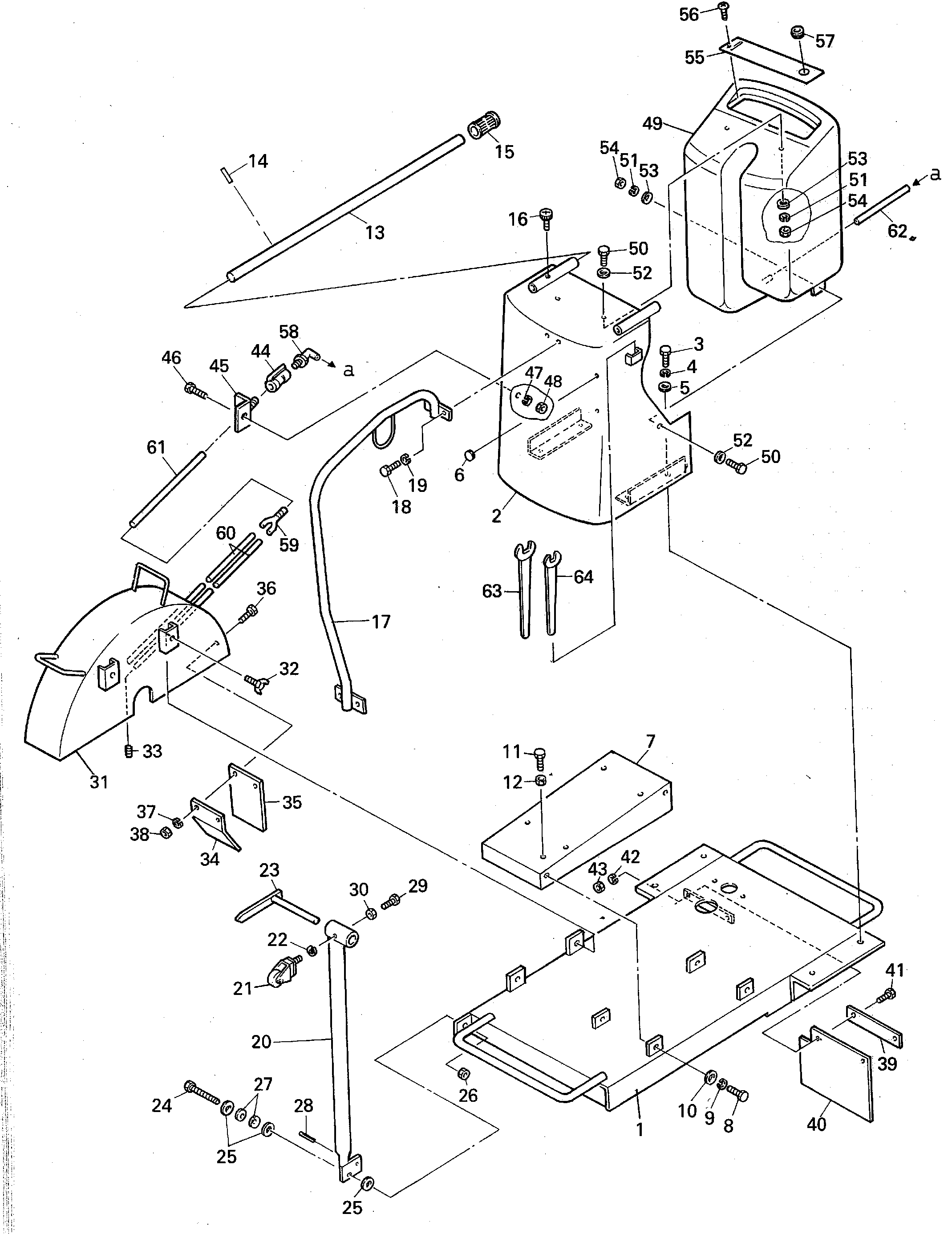

Рама блок — HITACHI TCC16D

Заводская схема «Рама блок» для HITACHI TCC16D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DY5233001000	Базовый рама	1
2	DY5233002000	Бак крышка	1
3	DY0180212304	Болт	4
4	DY0251212001	Пружинная шайба	4
5	DY0256212110	Плоский шайба	4
6	DY8201133000	Уплотнительная втулка	2
7	DY5233003001	Двигатель базовый	1
8	DY0180210408	Болт	4
9	DY0251210001	Пружинная шайба	4
10	DY0933110311	Шайба	4
11	DY0180212804	Болт	1
12	DY0181212140	Гайка	1
13	DY5233004000	Рукоятка	2
14	DY0800115035	Пружина палец	2
15	DY8201551010	Рукоятка рукоятка	2
16	DY4012505000	Грилл кноб	2
17	DY5233005000	Защита трубка	1
18	DY0180210258	Болт	4
19	DY0251210001	Пружинная шайба	4
20	DY5233006000	Пробе неедле	1
21	DY5233007000	Кастер колесо	1
22	DY0251212001	Пружинная шайба	1
23	DY5233008000	Пробе неедле	1
24	DY0180214404	Болт	1
25	DY0256214110	Плоский шайба	3
26	DY0181214140	Гайка	1
27	DY0252114002	Конед дисковый шайба	2
28	DY0800115020	Пружина палец	1
29	DY0180208258	Болт	1
30	DY0181208140	Гайка	1
31	DY5233009000	Отвал крышка	1
32	DY0184508201	Винг болт	2
33	DY0301760120	Пробка	2
34	DY5233011000	Резиновый защёлка	1
35	DY5233012000	MUD защита	1
36	DY0180208208	Болт	2
37	DY0251208001	Пружинная шайба	2
38	DY0181208140	Гайка	2
39	DY5233013000	Резиновый фиксатор	1
40	DY5233014000	MUD защита	1
41	DY0180208208	Болт	2
42	DY0251208001	Пружинная шайба	2
43	DY0181208140	Гайка	2
44	DY0916030302	Ороситель кокк	1
45	DY5233015000	Ниппель	1
46	DY0180210208	Болт	1
47	DY0251210001	Пружинная шайба	1
48	DY0181210140	Гайка	1
49	DY5233016001	Водяной бак	1
50	DY0180210308	Болт	4
51	DY0251210001	Пружинная шайба	4
52	DY0256210110	Плоский шайба	4
53	DY0933110011	Шайба	4
54	DY0181210140	Гайка	4
55	DY5233017000	Пыль экран	1
56	DY0122104067	Таппинг винт	2
57	DY0471100310	Уплотнительная втулка	1
58	DY5233018000	Разъём	1
59	DY5233019000	Разъём	1
60	DY5233020000	Ороситель шланг	2
61	DY5233021000	Ороситель шланг	1
62	DY5233022000	Ороситель шланг	1
63	DY0630130000	Гаечный ключ	1
64	DY0630135000	Гаечный ключ	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TCC16D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
