TCC161D/DS (подъём блок) — HITACHI TCC161D

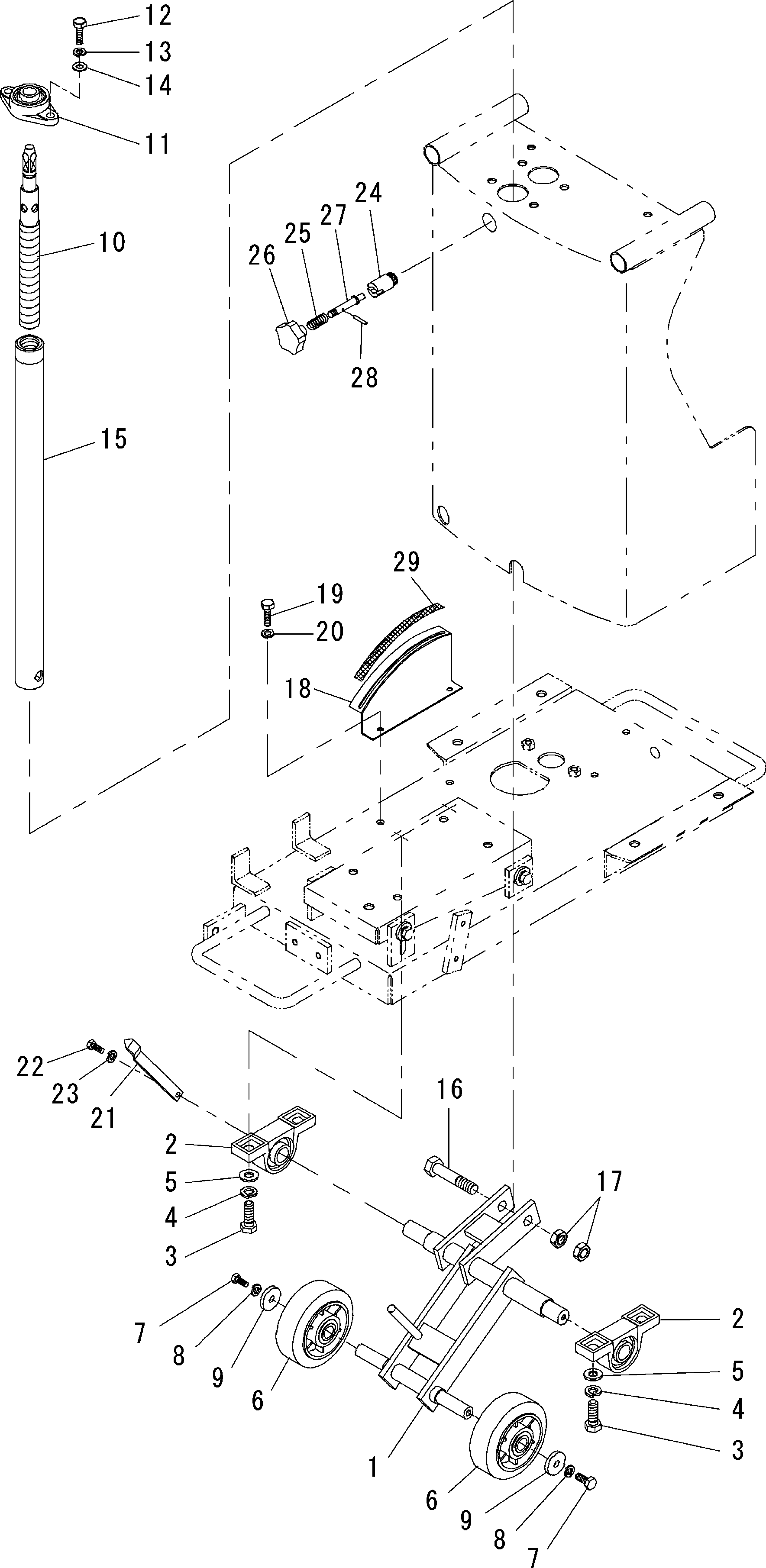

Заводская схема «TCC161D/DS (подъём блок)» для HITACHI TCC161D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY5232802000 | Ходовая часть | 1 |
| 2 | DY0557151253 | Подшипник блок | 2 |
| 3 | DY0180210358 | Болт | 4 |
| 4 | DY0251210001 | Пружинная шайба | 4 |
| 5 | DY0256310110 | Плоский шайба | 4 |
| 6 | DY5232803000 | Смалл колесо | 2 |
| 7 | DY0180210258 | Болт | 2 |
| 8 | DY0251210001 | Пружинная шайба | 2 |
| 9 | DY0933110011 | Шайба | 2 |
| 10 | DY5232805001 | Тхреадед вал | 1 |
| 11 | DY0557291201 | Фланец | 1 |
| 12 | DY0180210308 | Болт | 2 |
| 13 | DY0251210001 | Пружинная шайба | 2 |
| 14 | DY0256310110 | Плоский шайба | 2 |
| 15 | DY5232806001 | Тхреадед вал | 1 |
| 16 | DY0180216858 | Болт | 1 |
| 17 | DY0181216340 | Гайка | 2 |
| 18 | DY5232807002 | Дептх пластина | 1 |
| 19 | DY0180208208 | Болт | 2 |
| 20 | DY0251208001 | Пружинная шайба | 2 |
| 21 | DY5232808000 | Дептх указатель | 1 |
| 22 | DY0180208208 | Болт | 1 |
| 23 | DY0251208001 | Пружинная шайба | 1 |
| 24 | DY5232810000 | Втулка | 1 |
| 25 | DY5232811000 | Пружина | 1 |
| 26 | DY5232812000 | Ручка | 1 |
| 27 | DY5232813000 | Кнокк палец | 1 |
| 28 | DY0808114025 | Пружина палец | 1 |
| 29 | DY5233500500 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TCC161D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
